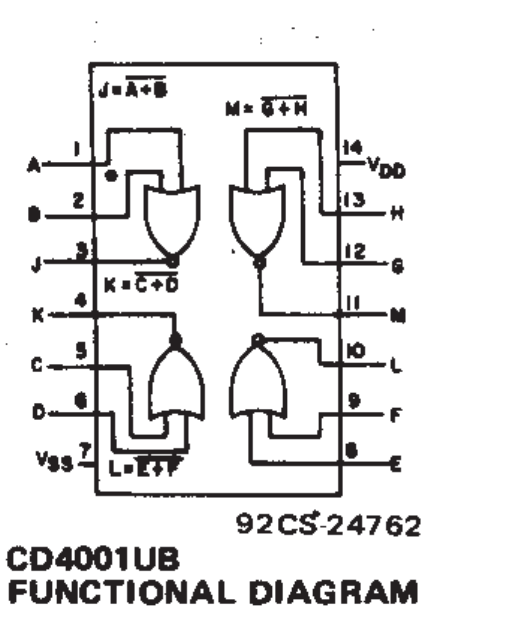

تراشه CD4001UB از خانواده CMOS سری CD4000 شرکت Texas Instruments بوده و شامل چهار گیت NOR مستقل دو ورودی است. گیت NOR یکی از گیت‌های پایه در طراحی مدارهای دیجیتال محسوب می‌شود و به کمک آن می‌توان انواع توابع منطقی و مدارهای ترکیبی و ترتیبی را پیاده‌سازی کرد. این آی‌سی با محدوده وسیع ولتاژ تغذیه 3 تا 18 ولت، مصرف توان بسیار پایین و نویزپذیری مناسب، انتخابی ایده‌آل برای تجهیزات الکترونیکی، سیستم‌های کنترلی، مدارات مبتنی بر میکروکنترلر و پروژه‌های آموزشی است.

مشخصات

• برند: Texas Instruments
• مدل: CD4001UB
• نوع قطعه: Logic Gate
• خانواده منطقی: CD4000
• عملکرد منطقی: NOR
• نوع گیت: Quad 2-Input NOR
• تعداد گیت: 4
• تعداد ورودی هر گیت: 2
• تعداد خروجی هر گیت: 1
• نوع ورودی: CMOS
• نوع خروجی: CMOS
• تعداد بیت: 4
• محدوده ولتاژ تغذیه: 3V تا 18V
• زمان انتشار (Propagation Delay): 60ns
• جریان خروجی High: حداکثر 1.5mA-
• جریان خروجی Low: حداکثر 1.5mA
• جریان بی‌باری (Quiescent Current): 20nA
• محدوده دمای کاری: -55°C تا +125°C
• نوع نصب: Through Hole (THT)
• پکیج: PDIP-14
• ارتفاع: 4.57mm
• طول: 19.3mm
• عرض: 6.35mm

کاربردهای رایج

تراشه CD4001UB برای پیاده‌سازی توابع منطقی، تولید سیگنال و طراحی مدارات دیجیتال استفاده می‌شود و به دلیل مصرف توان بسیار پایین و محدوده وسیع ولتاژ تغذیه، در بسیاری از تجهیزات الکترونیکی کاربرد دارد.

• طراحی مدارهای منطقی
• پروژه‌های دیجیتال
• ساخت نوسان‌ساز (Oscillator)
• تولید و شکل‌دهی سیگنال
• مدارات کنترلی
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
• مدارهای ترتیبی و ترکیبی
