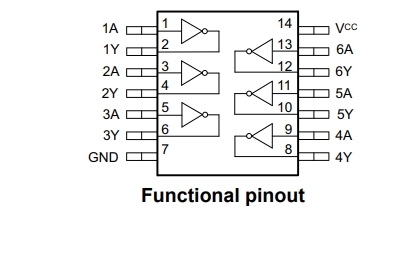

تراشه 74HC04 یک Hex Inverter یا معکوس‌کننده شش‌کاناله از خانواده منطق HC است. داخل این تراشه 6 گیت NOT مستقل قرار دارد و هر گیت دارای یک ورودی و یک خروجی است. عملکرد هر کانال ساده است؛ اگر ورودی در سطح منطقی High باشد، خروجی Low می‌شود و اگر ورودی Low باشد، خروجی در وضعیت High قرار می‌گیرد.فناوری CMOS مورد استفاده در خانواده 74HC باعث می‌شود این تراشه در مقایسه با خانواده‌های قدیمی TTL و LSTTL مصرف توان کمتری داشته باشد. محدوده ولتاژ تغذیه 2V تا 6V نیز امکان استفاده از آن را در بسیاری از مدارهای دیجیتال فراهم می‌کند.پکیج نشان‌داده‌شده در تصویر از نوع DIP-14 با 14 پایه و مناسب نصب Through-Hole است. این فرم پکیج برای آزمایش روی بردبورد، مدارهای آموزشی، بردهای سوراخ‌دار و استفاده همراه سوکت DIP کاربردی است.

مشخصات فنی

• نوع: تراشه منطقی معکوس‌کننده
• مدل: 74HC04
• نوع عملکرد: Hex Inverter
• نوع گیت منطقی: NOT
• تعداد گیت: 6
• تعداد مدار مستقل: 6
• تابع منطقی: Y = NOT A
• خانواده منطقی: HC
• فناوری: CMOS
• نوع ورودی: Standard CMOS
• نوع خروجی: CMOS Push-Pull
• پکیج: DIP-14 / PDIP-14
• نوع نصب: Through-Hole
• تعداد پایه: 14
• ولتاژ تغذیه کاری: 2V تا 6V
• ولتاژ تغذیه نامی در دیتاشیت SN74HC04: 5V
• حداکثر مطلق ولتاژ تغذیه: 7V
• محدوده دمای کاری SN74HC04: -40°C تا +85°C
• حداکثر دمای پیوند: +150°C
• محدوده دمای نگهداری: -60°C تا +150°C
• حداکثر مطلق جریان پیوسته هر خروجی: ±25mA
• حداکثر مطلق جریان عبوری از VCC یا GND: ±50mA
• جریان نشتی ورودی در VCC = 6V: حداکثر ±1µA
• جریان تغذیه در VCC = 6V: حداکثر 20µA
• ظرفیت ورودی: حداکثر 10pF
• ظرفیت اتلاف توان هر گیت: 20pF تیپیکال
• حداقل ولتاژ ورودی High در VCC = 2V: 1.5V
• حداکثر ولتاژ ورودی Low در VCC = 2V: 0.5V
• حداقل ولتاژ ورودی High در VCC = 4.5V: 3.15V
• حداکثر ولتاژ ورودی Low در VCC = 4.5V: 1.35V
• حداقل ولتاژ ورودی High در VCC = 6V: 4.2V
• حداکثر ولتاژ ورودی Low در VCC = 6V: 1.8V
• تاخیر انتشار تیپیکال در VCC = 2V و TA = 25°C: 45ns
• تاخیر انتشار تیپیکال در VCC = 4.5V و TA = 25°C: 9ns
• تاخیر انتشار تیپیکال در VCC = 6V و TA = 25°C: 8ns
• حداکثر تاخیر انتشار در VCC = 4.5V و TA = 25°C: 19ns
• حداکثر تاخیر انتشار در VCC = 6V و TA = 25°C: 16ns
• قابلیت Fan-Out: تا 10 ورودی LSTTL
• حفاظت ESD در مدل HBM: ±2000V
• ابعاد اسمی بدنه نسخه SN74HC04N PDIP: 19.30mm × 6.40mm




کاربردهای رایج

تراشه 74HC04 در مدارهای دیجیتال برای معکوس‌کردن سطح منطقی سیگنال‌ها و ایجاد خروجی مکمل استفاده می‌شود. وجود 6 گیت مستقل باعث می‌شود بتوان چند مسیر منطقی را با یک تراشه مدیریت کرد. این تراشه در مدارهای آموزشی، شمارنده‌ها، فلیپ‌فلاپ‌ها، پردازش سیگنال‌های کنترلی و بخش‌های ساده Glue Logic کاربرد دارد و پکیج DIP آن برای نمونه‌سازی نیز مناسب است.

• معکوس‌کردن سیگنال‌های دیجیتال
• تولید سیگنال منطقی مکمل
• معکوس‌کردن سیگنال کلاک
• مدارهای شمارنده و فلیپ‌فلاپ
• مدارهای Glue Logic
• مدارهای کنترلی دیجیتال
• پروژه‌های آموزشی منطق دیجیتال
• نمونه‌سازی روی بردبورد
• مدارهای مبتنی بر خانواده CMOS HC
• مدارهای واسط منطقی ساده

Specification

Product Category: Inverters
Number of Circuits: 6 Circuit
Logic Family: TTL
Logic Type: Bipolar
Supply Voltage - Max: 5.25 V
Supply Voltage - Min: 4.75 V
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Mounting Style: SMD/SMT
Package / Case: PDIP-14
Packaging: Tube
Function: Inverter
Input Type: TTL
Operating Temperature Range: 0 C to + 70 C
Output Type: CMOS
Series: SN7404 / 74LS04
Number of Output Lines: 6 Output
High Level Output Current: - 0.4 mA
Low Level Output Current: 16 mA
Operating Supply Voltage: 5 V
Product Type: Inverters
Propagation Delay Time: 22 ns
