CD4093Bیک مدار مجتمع منطقی CMOS شامل 4 گیت NAND مستقل با ورودی‌های اشمیت تریگر است. وجود ساختار اشمیت تریگر در ورودی‌ها باعث ایجاد هیسترزیس ولتاژی شده و مدار را در برابر نویز، نوسانات آهسته سیگنال و لبه‌های کند مقاوم می‌کند. این ویژگی باعث می‌شود تراشه برای تولید سیگنال مربعی از ورودی‌های آنالوگ آهسته، حذف نویز کلیدهای مکانیکی و طراحی اسیلاتورهای RC بسیار مناسب باشد. تکنولوژی CMOS مصرف توان بسیار پایین و جریان نشتی ناچیز را فراهم می‌کند، در حالی که دامنه وسیع ولتاژ تغذیه امکان استفاده در پروژه‌های 5V، 10V و حتی 15V را فراهم می‌سازد. هر گیت دارای 2 ورودی و 1 خروجی مستقل است و می‌تواند در طراحی مدارات ترکیبی، نوسان‌سازها، تایمرهای ساده و مدارات شکل‌دهی پالس مورد استفاده قرار گیرد. پکیج DIP-14 نصب آسان روی بردبرد و مدار چاپی سوراخ‌دار را ممکن می‌سازد و آن را برای پروژه‌های آموزشی و صنعتی مناسب کرده است.

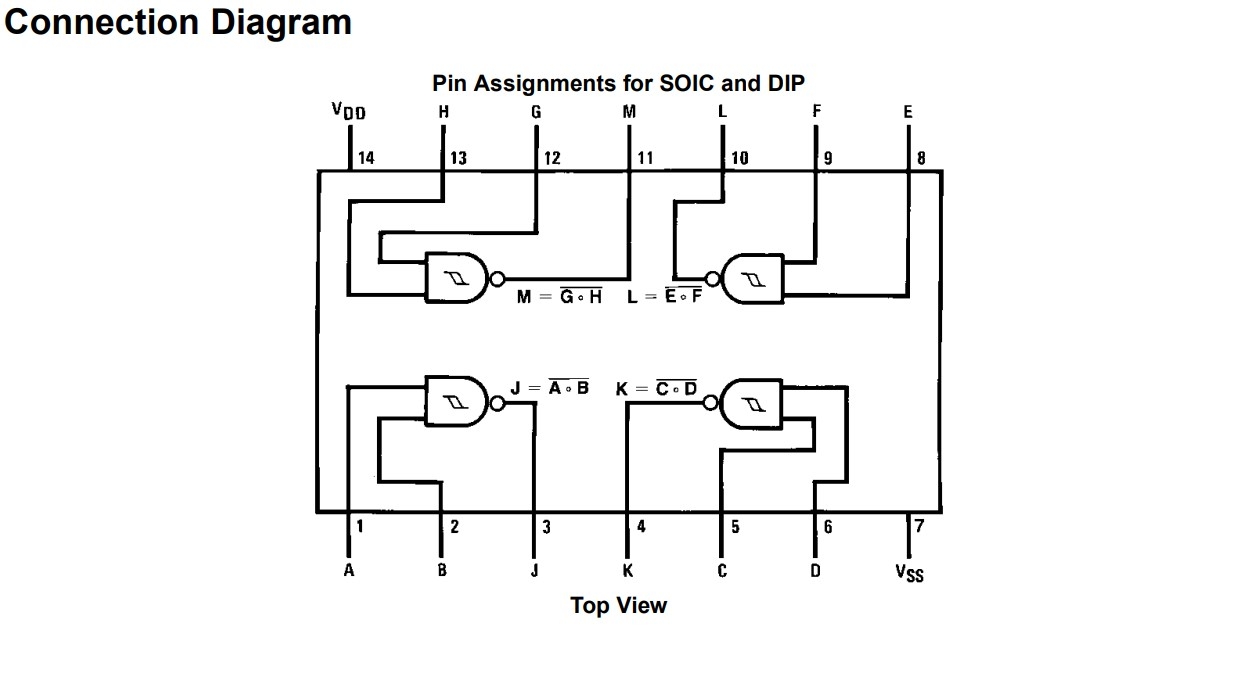

مشخصات

• ولتاژ کاری: 3V تا 18V
• ولتاژ کاری نامی تست: 10V
• تعداد گیت‌ها: 4 Gate
• تعداد ورودی هر گیت: 2 Input
• نوع منطق: CMOS
• نوع گیت منطقی: NAND
• نوع ورودی: Schmitt Trigger
• نوع خروجی: CMOS
• حداکثر جریان خروجی سطح بالا: -1.5mA
• حداکثر جریان خروجی سطح پایین: 1.5mA
• جریان مصرفی در حالت کاری: 60µA
• جریان بی‌باری: 40nA
• تاخیر انتشار: 380ns
• بازه دمای کاری: -55°C تا +125°C
• نوع نصب: Through Hole
• پکیج: PDIP-14
• سری: CD4093B

کاربردهای رایج

این آی‌سی در طراحی مدارهای دیجیتال با نیاز به حذف نویز ورودی و ایجاد لبه‌های تیز سیگنال کاربرد گسترده دارد و به دلیل بازه ولتاژ وسیع و تحمل دمای بالا در پروژه‌های صنعتی، آموزشی و مدارات کنترلی استفاده می‌شود.

• طراحی اسیلاتور RC
• دیبانس کلیدهای مکانیکی
• شکل‌دهی سیگنال‌های آنالوگ کند
• مدارات تایمر ساده
• مدارات تولید پالس
• سیستم‌های منطقی ترکیبی
• مدارات کنترل صنعتی
• پروژه‌های آموزشی الکترونیک دیجیتال
• مدارات تقسیم فرکانس
• اینورتر با هیسترزیس ورودی

Specification

Product Category: Logic Gates
Product: Single-Function Gate
Logic Function: NAND
Logic Family: CD4000
Number of Gates: 4 Gate
Number of Input Lines: 2 Input
Number of Output Lines: 1 Output
High Level Output Current: - 1.5 mA
Low Level Output Current: 1.5 mA
Propagation Delay Time: 380 ns
Supply Voltage - Max: 18 V
Supply Voltage - Min: 3 V
Minimum Operating Temperature: - 55 C
Maximum Operating Temperature: + 125 C
Mounting Style: Through Hole
Package / Case: PDIP-14
Function: NAND
Input Type: Schmitt Trigger
Operating Temperature Range: - 55 C to + 125 C
Output Type: CMOS
Quiescent Current: 40 nA
Series: CD4093B
Brand: Texas Instruments
Logic Type: CMOS
Number of Bits: 4 bit
Operating Supply Current: 60 uA
Operating Supply Voltage: 10 V
