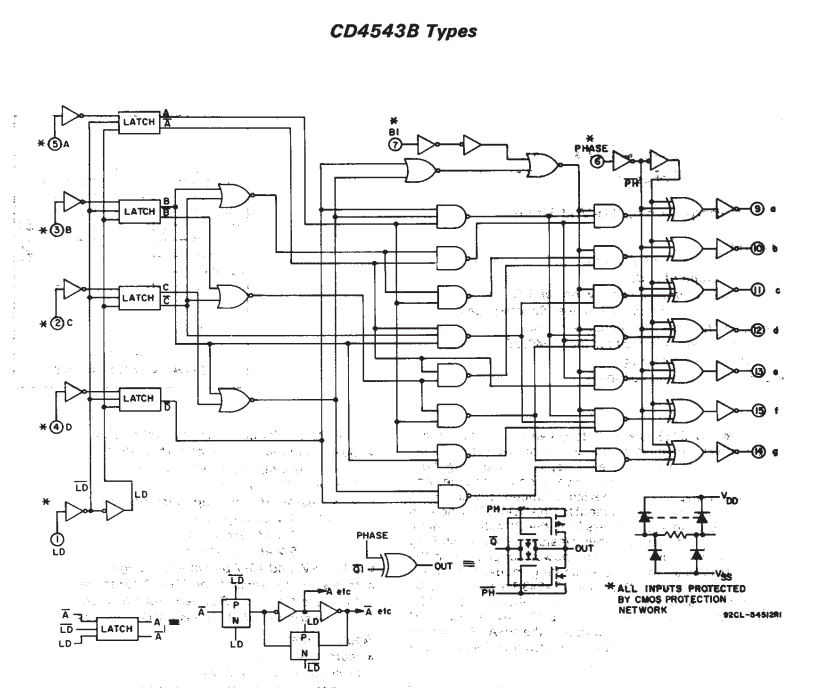

CD4543B یکی از آی‌سی‌های پرکاربرد خانواده CD4000 شرکت Texas Instruments است که وظیفه تبدیل کد BCD چهار بیتی به سیگنال‌های مورد نیاز نمایشگر هفت سگمنت را بر عهده دارد. این تراشه علاوه بر دیکود کردن داده، دارای مدار Latch داخلی بوده و امکان نگهداری اطلاعات نمایش داده شده را نیز فراهم می‌کند. برخلاف آی‌سی‌هایی مانند 74LS47 که برای نمایشگرهای LED طراحی شده‌اند، CD4543B به‌طور ویژه برای راه‌اندازی نمایشگرهای LCD هفت سگمنت (Common Backplane LCD) مناسب است و قابلیت Blank کردن نمایشگر و کنترل Latch را نیز در اختیار طراح قرار می‌دهد. به دلیل محدوده وسیع ولتاژ تغذیه، مصرف توان پایین و سازگاری با خانواده CD4000، این آی‌سی در تجهیزات اندازه‌گیری، ساعت‌های دیجیتال، نمایشگرهای صنعتی و انواع تجهیزات الکترونیکی کاربرد گسترده‌ای دارد.

مشخصات

• برند: Texas Instruments
• مدل: CD4543B
• نوع قطعه: BCD to 7-Segment Decoder / Latch / Driver
• خانواده منطقی: CD4000
• عملکرد: Decoder / Driver
• تعداد ورودی: 4 ورودی (BCD)
• تعداد خروجی: 7 خروجی
• زمان انتشار (Propagation Delay): 400ns
• محدوده ولتاژ تغذیه: 3V تا 18V
• ولتاژ کاری: 3V تا 18V
• حداکثر فرکانس کاری: 8MHz
• جریان خروجی High: -1.5mA
• جریان خروجی Low: 1.5mA
• محدوده دمای کاری: 55- تا 125+ درجه سانتی‌گراد
• نوع نصب: SMD / SMT

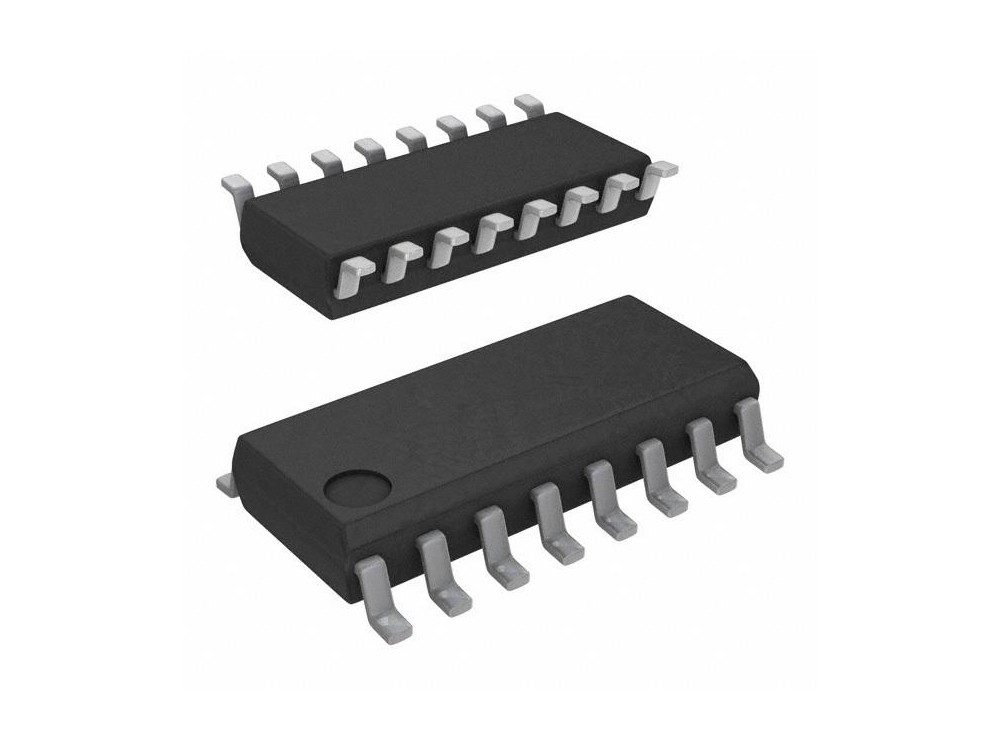

• پکیج: SO-16 (SOP-16)
• ابعاد:
  • طول: 9.9mm
  • عرض: 3.91mm
  • ارتفاع: 1.58mm

کاربردهای رایج

تراشه CD4543B برای تبدیل داده‌های BCD به سیگنال‌های قابل نمایش روی نمایشگرهای هفت سگمنت LCD طراحی شده و در انواع تجهیزات اندازه‌گیری و نمایش اطلاعات مورد استفاده قرار می‌گیرد.

• راه‌اندازی نمایشگر LCD هفت سگمنت
• ساعت‌های دیجیتال
• مولتی‌متر و تجهیزات اندازه‌گیری
• شمارنده‌های دیجیتال
• پنل‌های کنترلی
• تجهیزات صنعتی
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات نمایش اطلاعات
