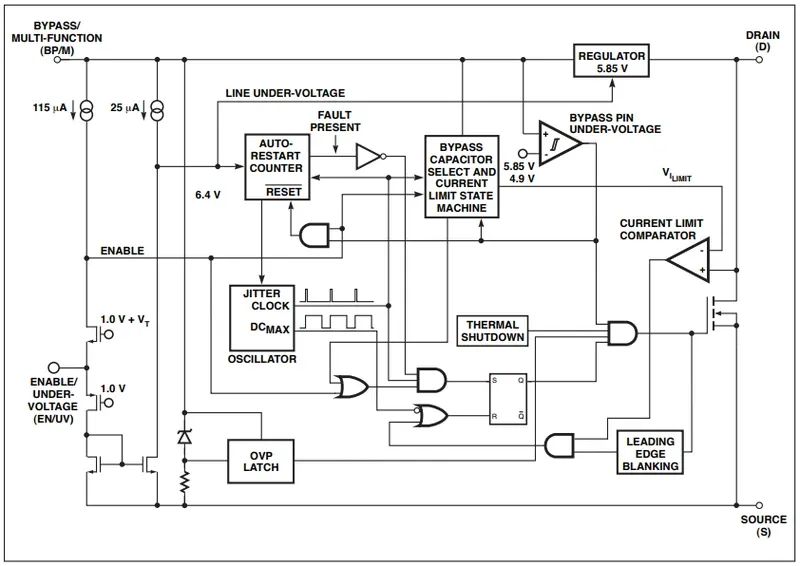

تراشه TNY266PN از خانواده TinySwitch-II شرکت Power Integrations یک تراشه سوئیچینگ ولتاژ بالا است که برای طراحی منابع تغذیه AC-DC با توان پایین و مصرف انرژی بهینه توسعه یافته است. این تراشه با ترکیب ماسفت قدرت 700V، مدار کنترل سوئیچینگ و بخش راه‌اندازی داخلی، امکان ساخت منابع تغذیه با تعداد کمتری از قطعات جانبی را فراهم می‌کند.ساختار کنترلی ON/OFF در TNY266PN با فعال و غیرفعال کردن سیکل‌های سوئیچینگ، انرژی انتقالی به خروجی را متناسب با شرایط بار تنظیم می‌کند. این روش کنترل، نیاز به مدار جبران‌سازی پیچیده حلقه فیدبک را کاهش می‌دهد و به عملکرد مناسب منبع تغذیه در بارهای سبک کمک می‌کند.تراشه از فرکانس سوئیچینگ نامی 132kHz استفاده می‌کند که امکان طراحی ترانسفورماتورهای کوچک‌تر را فراهم می‌سازد. فناوری Frequency Jittering نیز با ایجاد تغییرات کنترل‌شده در فرکانس، به کاهش تداخل الکترومغناطیسی (EMI) کمک می‌کند.یکی از ویژگی‌های TNY266PN، تغذیه داخلی مدار کنترل از طریق پایه Drain است که نیاز به سیم‌پیچ تغذیه کمکی را در بسیاری از طراحی‌ها برطرف می‌کند. همچنین قابلیت Auto-Restart در شرایط اتصال کوتاه یا اختلال در حلقه فیدبک، توان انتقالی را محدود می‌کند.

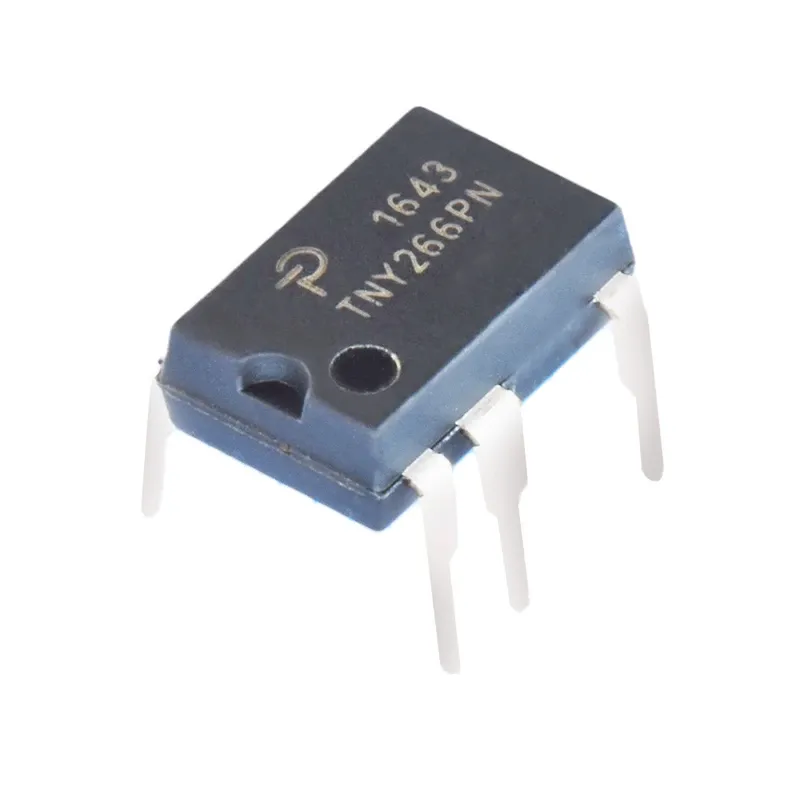

این تراشه در پکیج DIP-8B با نصب Through-Hole عرضه می‌شود و برای تعمیر یا طراحی منابع تغذیه سوئیچینگ در تجهیزات خانگی، بردهای الکترونیکی و مدارهای تغذیه آماده‌به‌کار مناسب است.

مشخصات فنی

• نوع تراشه: کنترلر منبع تغذیه سوئیچینگ AC-DC
• پارت نامبر: TNY266PN
• سازنده: Power Integrations
• خانواده: TinySwitch-II
• نوع مبدل: Offline Switcher
• توپولوژی متداول: Flyback
• روش کنترل: ON/OFF Control
• ماسفت قدرت داخلی: دارد
• ولتاژ شکست ماسفت داخلی: 700V
• محدوده ولتاژ ورودی AC در کاربردهای متداول: 85 تا 265V AC
• فرکانس سوئیچینگ نامی: 132kHz
• توان خروجی در ورودی 230V AC و محفظه بسته: 10W
• توان خروجی در ورودی 230V AC و طراحی Open Frame: برابر 15W
• توان خروجی در ورودی Universal و محفظه بسته: 6W
• توان خروجی در ورودی Universal و طراحی Open Frame: برابر 9.5W
• پکیج: DIP-8B
• نوع نصب: Through-Hole (THT)
• تعداد پایه‌های متصل به مدار: 7 پایه
• محدوده دمای کاری پیوند: ‎-40 تا ‎+150°C
• منبع جریان راه‌انداز داخلی: دارد
• تغذیه مدار کنترل از طریق پایه Drain: دارد
• قابلیت Frequency Jittering: دارد
• حفاظت اتصال کوتاه: دارد
• حفاظت خطای حلقه فیدبک: دارد
• قابلیت تشخیص افت ولتاژ ورودی: دارد، با مقاومت خارجی
• حفاظت حرارتی: دارد
• قابلیت Auto-Restart: دارد

ویژگی‌ها

• مجهز به ماسفت قدرت 700V داخلی برای کاهش تعداد اجزای مدار
• کنترل ON/OFF بدون نیاز به شبکه جبران‌سازی پیچیده
• راه‌اندازی و تأمین انرژی مدار کنترل از ولتاژ بالای ورودی
• فرکانس سوئیچینگ 132kHz برای کاهش ابعاد ترانسفورماتور
• کاهش نویز EMI با فناوری Frequency Jittering
• محدودسازی جریان داخلی برای محافظت از ماسفت
• قابلیت راه‌اندازی مجدد خودکار هنگام بروز اتصال کوتاه یا خطای فیدبک
• امکان تشخیص افت ولتاژ ورودی با استفاده از مقاومت خارجی
• کاهش نویز صوتی ترانسفورماتور با روش کنترل سوئیچینگ داخلی

کاربردها

تراشه TNY266PN برای طراحی و تعمیر منابع تغذیه سوئیچینگ با توان پایین کاربرد دارد. ساختار یکپارچه، مصرف کم و مدارهای حفاظتی داخلی، استفاده از آن را در آداپتورهای AC-DC، منابع تغذیه آماده‌به‌کار و بردهای تغذیه تجهیزات الکترونیکی امکان‌پذیر می‌کند. توان خروجی قابل دستیابی به شرایط ورودی، طراحی ترانسفورماتور، نوع محفظه و وضعیت خنک‌کاری بستگی دارد.

• طراحی منابع تغذیه سوئیچینگ AC-DC
• آداپتورهای تغذیه تجهیزات الکترونیکی
• شارژرهای کم‌توان با مدار شارژ مناسب
• منابع تغذیه Standby تلویزیون و کامپیوتر
• بردهای تغذیه دستگاه‌های DVD
• منابع تغذیه گیرنده‌های دیجیتال و Set-Top Box
• مدارهای تغذیه کمکی لوازم خانگی
• منابع تغذیه ایزوله مبتنی بر Flyback
• تعمیر منابع تغذیه دارای تراشه TNY266PN
