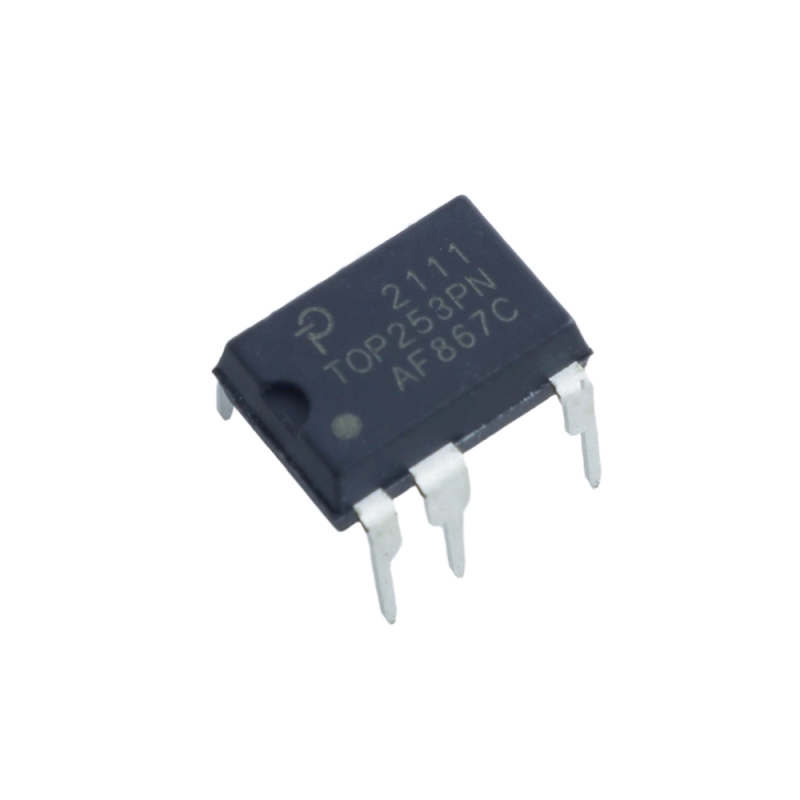

تراشه TOP253PN از خانواده TOPSwitch-GX یک مبدل AC-DC یکپارچه شامل کنترلر، MOSFET قدرت با ولتاژ 700V، مدار راه‌اندازی خودکار و محافظت‌های کامل است. این آی‌سی با حذف تعداد زیادی از قطعات جانبی، طراحی منابع تغذیه فلی‌بک را ساده کرده و در عین حال راندمان بالا، مصرف کم در حالت بی‌بار، و پایداری بسیار خوب را فراهم می‌کند. وجود ویژگی‌های نظیر Frequency Jitter برای کاهش EMI، Line Feed-Forward برای تنظیم توان خروجی پایدار، Soft-Start داخلی، Auto-Restart و Over-Temperature Shutdown باعث می‌شود TOP253PN گزینه‌ای قابل‌اعتماد برای طراحی پاورهای صنعتی، مصارف خانگی و تجهیزات الکترونیکی باشد.

مشخصات

• ولتاژ ورودی AC پشتیبانی‌شده: از 85 VAC تا 265 VAC
• حداکثر توان خروجی (براساس طراحی فلی‌بک):
  – در 230 VAC (اوپن-فریم): مقدار 15 W
  – در 85–265 VAC (اوپن-فریم): مقدار 10 W
• فرکانس سوئیچینگ: مقدار typ برابر 132 kHz (با Jitter برای کاهش EMI)
• ولتاژ MOSFET داخلی: مقدار 700 V
• جریان Drain معمولی: مقدار 0.45 A
• جریان مصرفی در حالت بی‌باری: مقدار typ کمتر از 0.5 W
• جریان راه‌اندازی (Startup Current): مقدار بسیار کم، مناسب طراحی پاور کم‌مصرف
• حفاظت‌ها:
  – اضافه‌جریان
  – قطع در دمای بالا (Thermal Shutdown)
  – Auto-Restart
  – محدودسازی توان خروجی
  – محافظت در برابر ولتاژ ورودی متغیر
• دمای کاری (T_j): از ‎−40 °C تا ‎+150 °C
• نوع پکیج: DIP-8C

کاربردهای رایج

این تراشه برای طراحی منابع تغذیه کم‌تا‌متوسط با راندمان بالا و حداقل قطعات خارجی بسیار مناسب است. در آداپتورها، تغذیه تجهیزات خانگی کوچک، پاور ابزارهای سبک، شارژرهای صنعتی و سیستم‌های الکترونیک مصرفی کاربرد گسترده دارد.

• آداپتورهای کم‌تا‌متوسط توان
• منابع تغذیه AC-DC مبتنی بر فلی‌بک
• لوازم خانگی کوچک
• پاور ماژول‌های صنعتی
• تغذیه ماژول‌های IoT و کنترلرها
• شارژرهای عمومی کم‌مصرف
• منابع تغذیه Standby
• سیستم‌های اندازه‌گیری و ابزار دقیق
• درایوهای سبک و مدارات کنترلی

Specifications

Supported AC input voltage: 85 VAC to 265 VAC
Maximum output power (based on flyback design):
– At 230 VAC (open-frame): 15 W
– At 85–265 VAC (open-frame): 10 W
Switching frequency: 132 kHz typ. (with jitter to reduce EMI)
Internal MOSFET voltage: 700 V
Typical drain current: 0.45 A
No-load current consumption: <0.5 W typ.
Startup current: Very low, suitable for low-power design
Protections:
– Overcurrent
– Thermal shutdown
– Auto-restart
– Output power limitation
– Variable input voltage protection
Operating temperature (T_j): −40 °C to +150 °C
Package Type: DIP-8C
