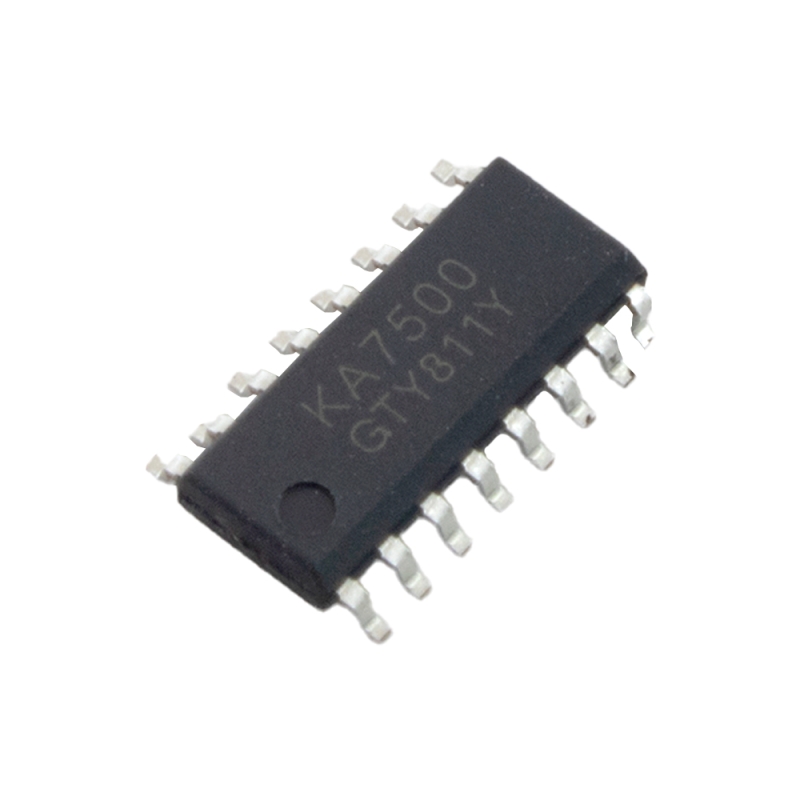

تراشه KA7500B یک کنترل‌کننده PWM پرکاربرد و سازگار با خانواده TL494 است و برای طراحی منابع تغذیه سوئیچینگ، مبدّل‌های DC-DC، UPS کوچک، اینورتر و پاورهای صنعتی استفاده می‌شود. این آی‌سی دارای دو تقویت‌کننده خطا، رفرنس داخلی دقیق 5 V، اسیلاتور داخلی با قابلیت تنظیم فرکانس توسط RT/CT، کنترل‌کننده مد جریان، محدودکننده خطا، قابلیت Soft-Start و خروجی‌های دوگانه مناسب برای درایو Push-Pull، Half-Bridge و Single-Ended است.وجود دو ترانزیستور خروجی توتم-پل با توان مناسب، امکان درایو مستقیم MOSFET یا BJT را فراهم می‌کند. ساختار این تراشه باعث ایجاد کنترل پایدار، پاسخ دینامیکی خوب و قابلیت اطمینان بالا در طراحی پاورهای سوئیچینگ می‌شود. پکیج SMD نوع SOP-16 نیز مناسب مونتاژ صنعتی، چگالی بالا و ابعاد کوچک مدار است.

مشخصات

• ولتاژ تغذیه (V_CC): مقدار 7V تا 40V
• مرجع ولتاژ داخلی (V_REF): مقدار 5.0V با دقت ±1%
• فرکانس کاری اسیلاتور: مقدار 1kHz تا 300kHz (بسته به RT و CT)
• حداکثر Duty Cycle: مقدار 45% برای هر کانال در حالت Push-Pull
• جریان خروجی (O1/O2): مقدار 200mA (sourcing و sinking)
• جریان مصرفی داخلی (I_CC): مقدار typ برابر 10mA
• ولتاژ ورودی تقویت‌کننده خطا: مقدار 0V تا 3.3V
• محدودکننده جریان (Current Limit): قابل تنظیم از طریق پایه Sense
• دمای کاری (T_opr): از ‎−25 °C تا ‎+85 °C
• نوع پکیج: SOP-16

کاربردهای رایج

KA7500B برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و سیستم‌هایی که نیاز به کنترل PWM پایدار دارند، بسیار مناسب است. این قطعه در طراحی پاورهای صنعتی، کنترل موتورهای سبک، تجهیزات الکترونیک مصرفی و مدارات تنظیم توان استفاده می‌شود.

• منابع تغذیه سوئیچینگ (SMPS)
• مبدّل‌های DC-DC (باک، بوست، فوروارد، فلی‌بک)
• پاورهای صنعتی و لوازم الکترونیک
• درایوهای سبک موتور DC
• اینورترهای کوچک و شارژرها
• UPSهای کم‌قدرت
• کنترل‌کننده فرکانس و PWM دقیق
• پاور لوازم مخابراتی
• تجهیزات اندازه‌گیری و ابزار دقیق
• طراحی و تعمیر مدارهای پاور کلاسیک (جایگزین TL494/KA7500)
