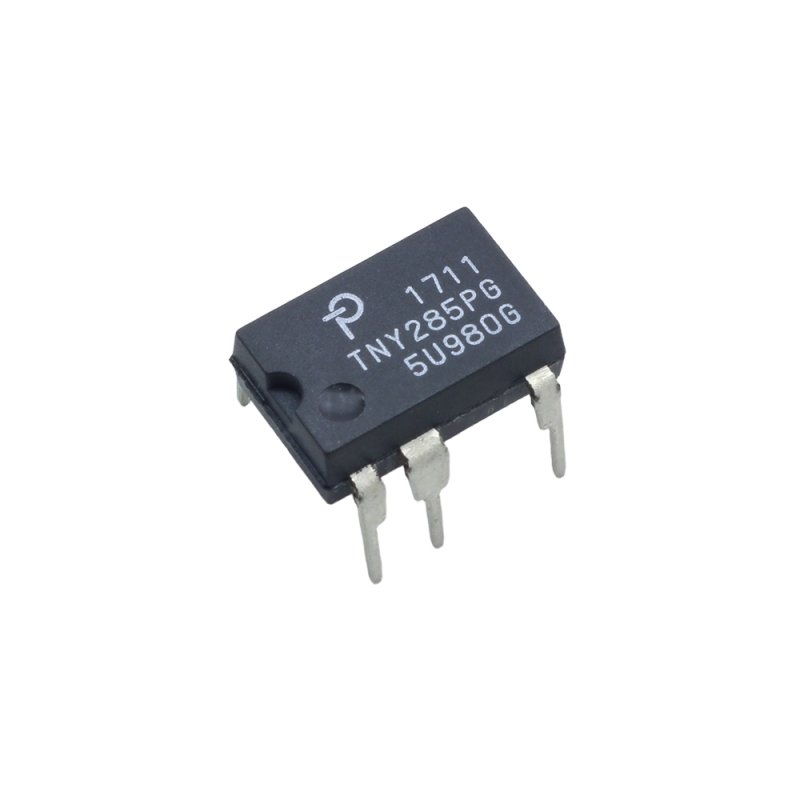

تراشه TNY285PG از خانواده TinySwitch-4 برای ساخت منابع تغذیه AC-DC کم‌حجم با راندمان بالا است. این آی‌سی با استفاده از MOSFET داخلی با ولتاژ 725V و کنترل روشن-خاموش تطبیقی، امکان طراحی پاورهای بسیار ساده و کم‌قطعه را فراهم می‌کند. وجود مکانیزم line-compensation باعث می‌شود توان خروجی در بازه وسیع ولتاژ ورودی 85 تا 265VAC ثابت و قابل‌اعتماد باقی بماند. این تراشه بدون نیاز به بایاس، از طریق پایه Drain تغذیه می‌شود و با مصرف بی‌بار بسیار پایین، امکان رعایت استانداردهای جهانی راندمان را مهیا می‌کند. حفاظت‌های کامل شامل اضافه‌حرارت، اضافه‌جریان، محدودسازی توان، خاموشی خودکار و بازیابی هوشمند باعث افزایش قابلیت اطمینان در کاربردهای صنعتی و مصرفی می‌شود. پکیج DIP-8C نیز نصب ساده و انتقال حرارتی مناسب را برای طراحی‌های آداپتوری و مدارهای استاندارد تضمین می‌کند.

مشخصات

• ولتاژ ورودی AC پشتیبانی‌شده: از 85 VAC تا 265 VAC
• توان خروجی در ورودی 230 VAC (آداپتور بسته): مقدار 8.5W
• توان خروجی در ورودی 230 VAC (اوپن‌فریم): مقدار 15W
• توان خروجی در ورودی 85-265 VAC (آداپتور بسته): مقدار 6W
• توان خروجی در ورودی 85-265 VAC (اوپن‌فریم): مقدار 11.5W
• فرکانس سوئیچینگ: مقدار typ برابر 132kHz با jitter ±8kHz
• حداکثر ولتاژ Drain: مقدار 725V
• جریان محدودکننده (ILIMIT): مقدار typ برابر 275mA
• مقاومت Drain-Source در حالت روشن (RDS(on)): مقدار typ برابر 19Ω در دمای 25°C
• جریان مصرفی در حالت سوئیچینگ: مقدار typ برابر 410 µA
• دمای کاری Junction: از ‎−40°C تا ‎+150°C
• حفاظت‌ها: اضافه‌جریان، اضافه‌حرارت (TSD=142°C)، قطع خودکار، محدودسازی توان و UV lockout
• نوع پکیج: DIP-8C

کاربردهای رایج

این تراشه برای ساخت پاورهای کم‌مصرف تا میان‌رده مناسب است و در طراحی مدارهایی که نیاز به راندمان بالا، مدار ساده و حفاظت کامل دارند کاربرد گسترده دارد. امکان استفاده در توپولوژی فلی‌بک، بی‌نیازی از بایاس و کنترل خودکار جریان آن را برای محصولات مصرفی و صنعتی ایده‌آل می‌کند.

• شارژرها و آداپتورهای کم‌تا‌میان‌قدرت
• منابع تغذیه ایزوله و غیرایزوله AC-DC
• منابع Standby در پاورهای کامپیوتری
• تغذیه پردازنده‌ها و ماژول‌های IoT
• لوازم خانگی کم‌مصرف
• پاورهای ابزارهای اندازه‌گیری
• صنایع الکترونیک مصرفی
• تغذیه بردهای کنترل و رله
• سیستم‌های کم‌مصرف آماده‌به‌کار
• شارژرهای موبایل، مودم و دوربین

Specifications

• Supported AC input voltage: 85 VAC to 265 VAC
• Output power at 230 VAC input (closed adapter): 8.5W
• Output power at 230 VAC input (open frame): 15W
• Output power at 85-265 VAC input (closed adapter): 6W
• Output power at 85-265 VAC input (open frame): 11.5W
• Switching frequency: 132kHz typ. with ±8kHz jitter
• Maximum drain voltage: 725V
• Limiting current (ILIMIT): 275mA typ.
• Drain-Source resistance in on mode (RDS(on)): 19Ω typ. at 25°C
• Switching current consumption: 410 µA typ.
• Junction operating temperature: from -40°C to +150°C
• Protections: Overcurrent, Overtemperature (TSD=142°C), Auto-shutdown, Power Limit and UV lockout
• Package Type: DIP-8C
