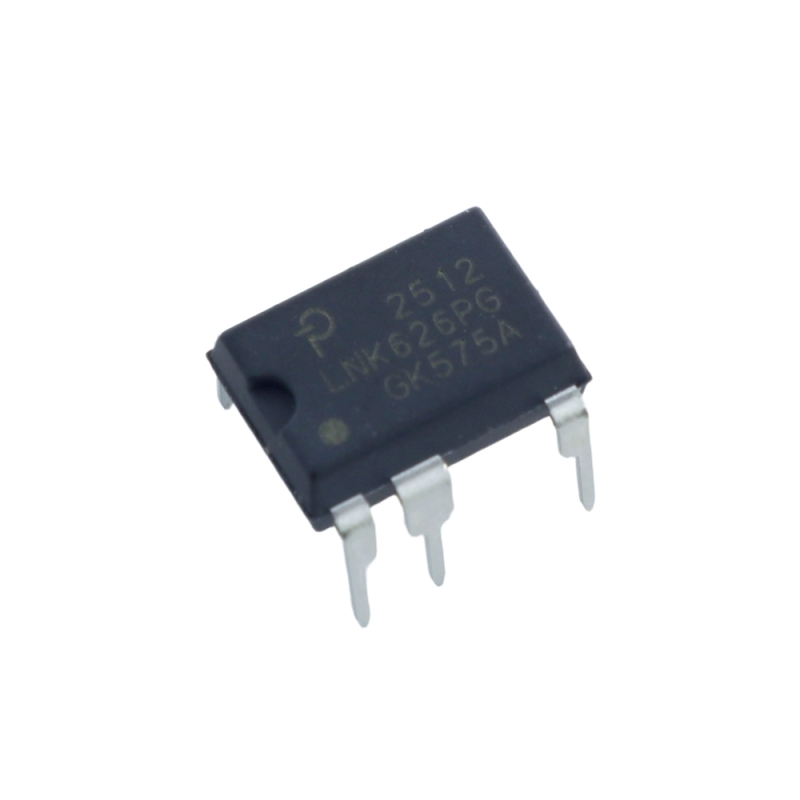

آی‌سی LNK626PG از خانواده LinkSwitch-II شرکت Power Integrations یک راه‌حل یکپارچه برای تبدیل AC به DC با حداقل قطعات جانبی است. این قطعه با داشتن ماسفت داخلی، کنترل جریان پیشرفته، محدودسازی توان، و حفاظت در برابر اضافه‌ولتاژ، اضافه‌حرارت و اضافه‌جریان، یک منبع تغذیه بسیار پایدار و کم‌هزینه را فراهم می‌کند. طراحی LinkSwitch-II امکان راه‌اندازی سریع، عملکرد بهینه در شرایط بی‌باری و کاهش چشمگیر تلفات را مهیا می‌سازد. مدل LNK626 نسبت به نسخه‌های پایین‌تر این سری، توان خروجی بالاتری ارائه می‌دهد و برای تغذیه دستگاه‌های کوچک و متوسط ایده‌آل است. پکیج DIP-8C نیز قابلیت نصب آسان، استحکام مکانیکی و مدیریت حرارتی مناسب را در طراحی‌های صنعتی و مصرفی تضمین می‌کند.

مشخصات

• ولتاژ ورودی AC پشتیبانی‌شده: از 85 VAC تا 265 VAC
• توان خروجی قابل دستیابی (بسته به طراحی): مقدار حداکثر 10.8 W
• فرکانس سوئیچینگ: مقدار typ برابر 66 kHz
• جریان کار در حالت بی‌باری: مقدار typ برابر 200 µA
• حداکثر ولتاژ درین (V_DSM): مقدار 700 V
• مقاومت درین MOSFET داخلی: مقدار typ برابر 6 Ω
• ولتاژ آستانه گیت داخلی: مقدار typ برابر 2.1 V
• توان اتلاف درونی: مقدار typ برابر 0.35 W
• دمای کاری (T_j): از ‎−40 °C تا ‎+150 °C
• حفاظت‌ها: محدودسازی توان، حفاظت اضافه‌حرارت، حفاظت اضافه‌جریان، ری‌استارت خودکار
• نوع پکیج: DIP-8C

کاربردهای رایج

این آی‌سی برای انواع منابع تغذیه کم‌مصرف تا متوسط، سیستم‌های هوشمند، تجهیزات خانگی، ابزارهای صنعتی سبک و سوئیچینگ ایزوله و غیرایزوله بسیار مناسب است. مصرف کم، توان خروجی بالا و حفاظت کامل آن را به گزینه‌ای ایده‌آل در طراحی پاورهای مدرن تبدیل کرده است.

• منابع تغذیه AC-DC توان متوسط
• آداپتورها و شارژرهای میان‌رده
• سیستم‌های هوشمند و IoT
• ابزارهای اندازه‌گیری و کنترلی
• بردهای الکترونیکی کم‌مصرف
• درایوهای سبک و تجهیزات خانگی کوچک
• منابع تغذیه ایزوله فلی‌بک
• مدارهای آماده‌به‌کار (standby)
• تغذیه سنسورهای صنعتی
• تجهیزات مصرفی با توان متوسط

Specifications

• Supported AC input voltage: 85 VAC to 265 VAC
• Achievable output power (depending on design): 10.8 W maximum
• Switching frequency: 66 kHz typical
• No-load operating current: 200 µA typical
• Maximum drain voltage (V_DSM): 700 V
• Internal MOSFET drain resistance: 6 Ω typical
• Internal gate threshold voltage: 2.1 V typical
• Internal power dissipation: 0.35 W typical
• Operating temperature (T_j): −40 °C to +150 °C
• Protections: Power limiting, overtemperature protection, overcurrent protection, auto restart
• Package type: DIP-8C
