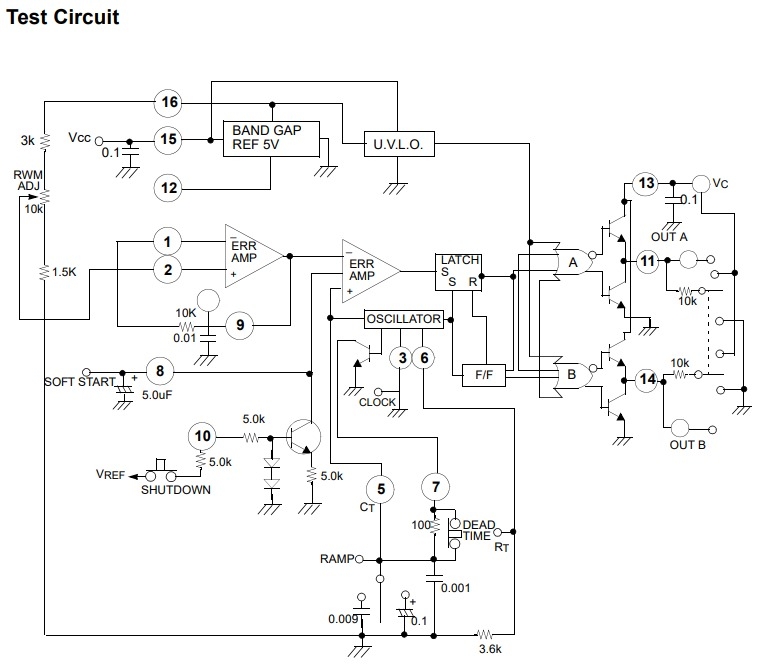

تراشه KA3525A یک مدار مجتمع یکپارچه است که کلیه اجزای مورد نیاز برای طراحی یک تنظیم‌کننده سوئیچینگ بر اساس PWM را در خود جای داده است. این اجزا شامل مرجع ولتاژ داخلی، تقویت‌کننده خطا، نوسانساز (آس oscillator)، مدار تأخیر مرده (deadtime)، مدار راه‌اندازی نرم (soft start) و قفل زیرولتاژ (undervoltage lockout) می‌شوند. این تراشه دو خروجی تقویت‌شده‌ی PWM را ارائه می‌دهد که می‌توانند در راه‌اندازی کُلیدرهای قدرت (مثل MOSFET یا BJT) استفاده شوند. با استفاده از اجزای داخلی و کنترل فیدبک، می‌توان نسبتِ زمان روشن به خاموش (duty cycle) را بسته به اختلاف سیگنال کنترل و مرجع تغییر داد.

مشخصات

• مدل: KA3525A
• ولتاژ کاری: 40 ولت (حداکثر)
• فرکانس نوسانگر: 60 هرتز تا 430  کیلوهرتز
• جریان خروجی (Sink یا Source): حداکثر 500  میلی‌آمپر
• ولتاژ مرجع داخلی: 5  ± 0.1 ولت
• ولتاژ کاری خروجی‌ها: حداکثر 40 ولت
• توان تلفاتی: حداکثر 100  میلی‌وات
• دمای کاری: 0 تا 70 درجه سانتی‌گراد

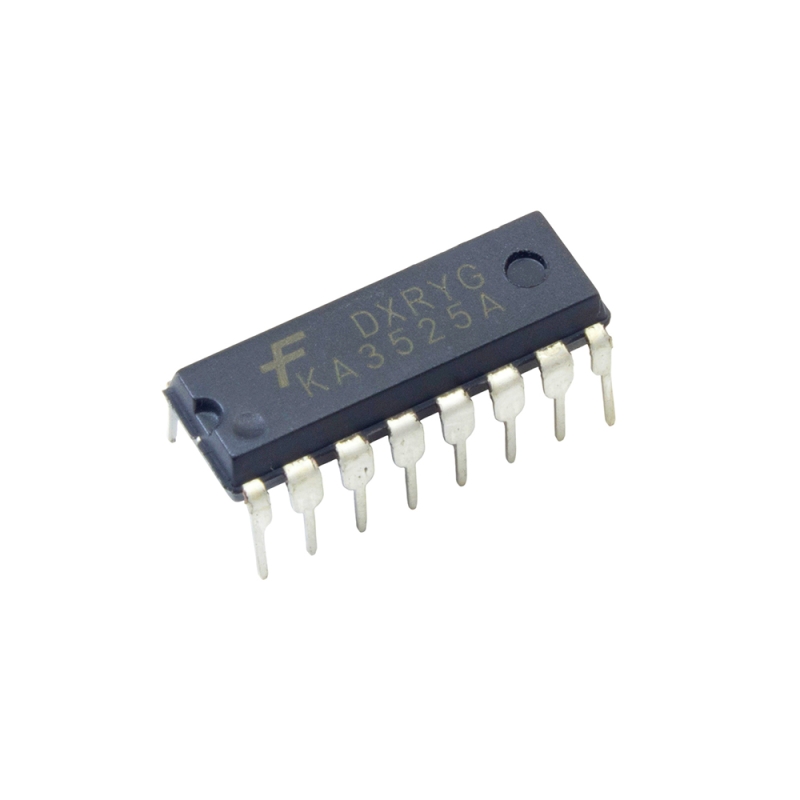

• پکیج: DIP-16
• حداکثر duty cycle: حدود 49٪ برای دو خروجی مکمل

کاربردهای رایج

این تراشه در طراحی منابع تغذیه سوئیچینگ، مبدل‌های DC به DC، درایور موتور، مدارهای راه‌انداز ترانسفورماتور، اینورترها و UPS کاربرد گسترده دارد. از جمله کاربردهای دقیق‌تر می‌توان به موارد زیر اشاره کرد:

• کنترل منابع تغذیه سوئیچینگ
• طراحی مبدل‌های پل کامل و نیم‌پل
• درایورهای موتورهای DC و براشلس
• طراحی اینورترهای موج مربعی و شبه‌سینوسی
• سیستم‌های UPS و تغذیه اضطراری
• مدارات شارژ سریع باتری
• تجهیزات صنعتی با نیاز به کنترل دقیق توان
• ماژول‌های تقویت توان در صوت و تصویر
• سیستم‌های خورشیدی و انرژی تجدیدپذیر
• بردهای آزمایشگاهی و آموزشی در حوزه الکترونیک قدرت
