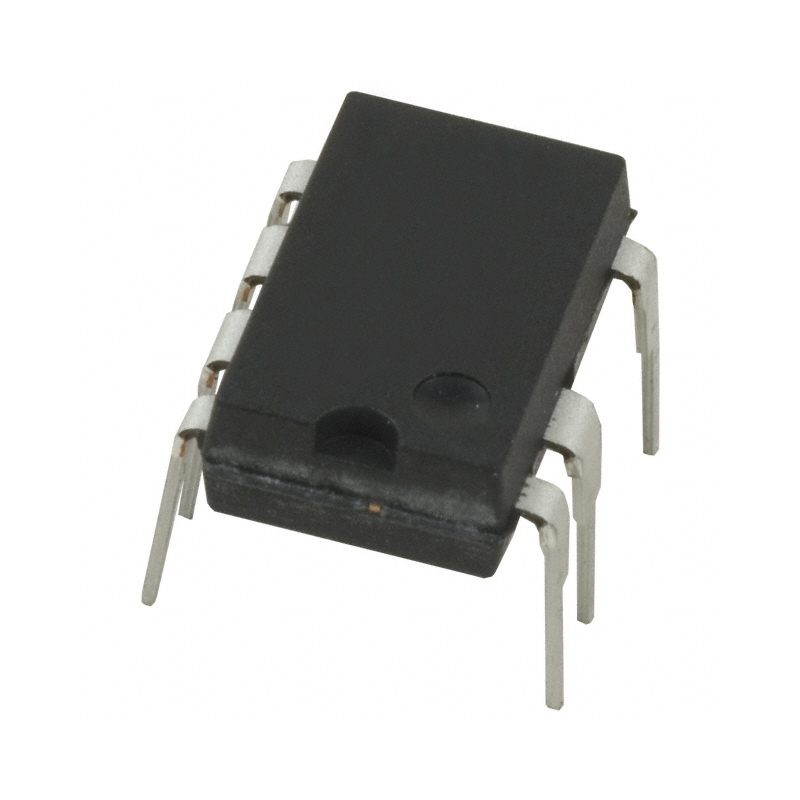

تراشه TNY274PN یک کنترلر سوئیچینگ مجتمع با ترانزیستور قدرت داخلی است که برای طراحی منابع تغذیه سوئیچینگ AC-DC با توان پایین بهینه شده است. این آی‌سی با استفاده از فناوری پیشرفته PI، امکان طراحی منبع تغذیه ایزوله یا غیرایزوله، با حداقل قطعات جانبی، راندمان بالا و حفاظت کامل در برابر شرایط خطا را فراهم می‌سازد. TNY274PN در پکیج DIP-7 ارائه می‌شود و می‌تواند توان خروجی تا حدود 10 وات را در حالت بدون خنک‌کننده فراهم کند. این تراشه دارای ویژگی‌هایی مانند راه‌اندازی نرم، محدودکننده جریان، محافظت حرارتی، تنظیم فرکانس و کاهش EMI داخلی است. به‌لطف فرکانس کاری 132kHz، ابعاد ترانسفورمر و فیلترهای EMI کوچک‌تر شده و کارایی کلی مدار افزایش می‌یابد.

مشخصات

• مدل: TNY274PN
• پکیج: DIP-7
• نوع: کنترلر سوئیچینگ AC-DC با ترانزیستور داخلی
• ولتاژ کاری: 85V تا 265V AC
• حداکثر ولتاژ Drain: 700V
• حداکثر جریان Drain پیوسته: 265mA
• فرکانس کلیدزنی: 132kHz
• توان خروجی معمول بدون خنک‌کننده:
  10W در ورودی 230V AC
  6.5W در ورودی 85–265V AC
• توان خروجی با خنک‌کاری مناسب:
  تا 16.5W در ورودی 230V AC
  تا 11W در ورودی 85–265V AC
• حفاظت‌ها: محدودکننده جریان، محافظت در برابر گرمای بیش از حد، اتصال کوتاه، و راه‌اندازی مجدد خودکار
• توان مصرفی در حالت بی‌باری: بسیار پایین (قابل استفاده در طراحی‌های با مصرف آماده‌به‌کار بسیار کم)
• قابلیت کنترل مستقیم خروجی: با استفاده از اپتوکوپلر یا شبکه مقاومتی ساده
• دمای کاری: 40- تا 150+ درجه سانتی‌گراد (TJ)

کاربردهای رایج

تراشه TNY274PN انتخابی عالی برای منابع تغذیه کم‌مصرف در تجهیزات خانگی، صنعتی و الکترونیکی است. این آی‌سی در طراحی شارژرها، آداپتورها، سیستم‌های آماده‌به‌کار و تغذیه بردهای هوشمند کاربرد وسیعی دارد.

• منبع تغذیه سوئیچینگ ایزوله (Flyback)
• آداپتورهای USB و شارژرهای گوشی
• تغذیه سیستم‌های STB و مودم
• بردهای هوشمند با مصرف کم در حالت آماده‌به‌کار
• کنترلر منابع تغذیه لوازم خانگی (ماشین لباسشویی، یخچال و ...)
• چراغ‌های LED و درایورهای روشنایی
• سیستم‌های تهویه مطبوع با کنترل دیجیتال
• تجهیزات صنعتی با تغذیه داخلی ایزوله
• مدارهای تغذیه در تجهیزات پزشکی سطح پایین
• طراحی منابع تغذیه قابل اطمینان با اجزای کم
•
  Specification

Manufacturer: Power Integrations
Product Category: AC/DC Converters
RoHS: Details
Mounting Style: Through Hole
Package / Case: DIP-7
Output Voltage: 12 V
Output Power: 8.5 W
Input / Supply Voltage - Min: 85 VAC
Input / Supply Voltage - Max: 265 VAC
Switching Frequency: 132 kHz
Duty Cycle - Max: 65 %
Operating Supply Current: 275 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 150 C
Series: TNY274
Packaging: Tube
Number of Outputs: 1 Output
Type: Off Line Converter
Brand: Power Integrations
Product Type: AC/DC Converters
