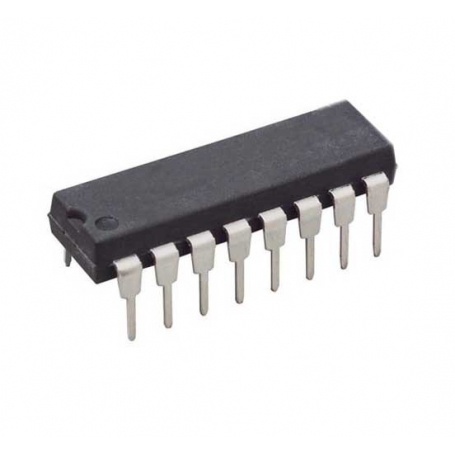

تراشه درایور ULN2004AN پکیج DIP
تراشه ULN2004AN یک درایور جریان 7 کاناله شامل 7 زوج ترانزیستور دارلینگتون NPN است که برای راهاندازی بارهای الکتریکی مانند رله، موتور پلهای و لامپ کاربرد دارد. این تراشه با تحمل ولتاژ خروجی 50V و جریان 500mA در هر کانال، برای مدارهای کنترل و سوئیچینگ مناسب است.
| تعداد | درصد | قیمت با تخفیف |
|---|---|---|
| 100 | 2% | 28,910 تومان |
| 500 | 3% | 28,615 تومان |
| 1000 | 4% | 28,320 تومان |
تراشه ULN2004AN یک درایور جریان با ساختار آرایه دارلینگتون (Darlington Array) است که برای کنترل بارهای الکتریکی با استفاده از سیگنالهای منطقی طراحی شده است. این تراشه شامل 7 زوج ترانزیستور دارلینگتون NPN مستقل است که امکان کنترل چندین بار الکتریکی را از طریق یک مدار فرمان فراهم میکنند.هر کانال ULN2004AN مانند یک کلید الکترونیکی عمل میکند و با دریافت سیگنال ورودی مناسب، مسیر عبور جریان بار به زمین را برقرار میسازد. خروجیها از نوع کلکتور باز (Open Collector) هستند و برای سوئیچ کردن بارهایی مانند رله، سیمپیچ موتور، لامپ و سایر تجهیزات الکتریکی کاربرد دارند.یکی از ویژگیهای مهم این تراشه، وجود دیودهای محافظ داخلی برای کنترل ولتاژهای القایی ناشی از قطع جریان بارهای سلفی است. این قابلیت باعث سادهتر شدن طراحی مدارهای راهانداز رله و موتور میشود.ورودیهای ULN2004AN برای ارتباط با مدارهای منطقی CMOS با سطح ولتاژ 6V تا 15V طراحی شدهاند. همچنین مقاومتهای ورودی داخلی، نیاز به استفاده از مقاومت محدودکننده جریان مجزا را در بسیاری از کاربردها کاهش میدهند.پکیج DIP-16 با پایههای نصب در سوراخ، استفاده از این تراشه را در بردهای سوراخدار، بردبورد و مدارهای الکترونیکی قابل مونتاژ آسان میکند.
مشخصات فنی
- نوع: تراشه درایور آرایه دارلینگتون
- مدل: ULN2004AN
- ساختار ترانزیستورها: دارلینگتون NPN
- تعداد کانال خروجی: 7
- تعداد زوج ترانزیستور دارلینگتون: 7
- نوع خروجی: کلکتور باز (Open Collector)
- حداکثر ولتاژ خروجی: 50V
- حداکثر جریان کلکتور هر کانال: 500mA
- مقاومت ورودی داخلی هر کانال: 10.5kΩ
- سازگاری ورودی: منطق CMOS با سطح ولتاژ 6V تا 15V
- دیود محافظ داخلی: دارد، برای بارهای القایی
- پکیج: PDIP-16
- تعداد پایه: 16
- نوع نصب: پایهدار، نصب در سوراخ (Through Hole)
- فاصله ردیف پایهها: 7.62mm
- گام پایهها: 2.54mm
ویژگیها
- امکان کنترل مستقل 7 بار الکتریکی از طریق یک تراشه
- استفاده از ساختار دارلینگتون برای افزایش توانایی راهاندازی بارهای جریانبر
- کاهش نیاز به ترانزیستورهای مجزا در مدارهای چندکاناله
- مجهز به دیودهای محافظ داخلی برای بارهای سلفی
- امکان اتصال موازی خروجیها با رعایت محدودیتهای جریان و توان
- دارای مقاومتهای داخلی در مسیر ورودیها
- مناسب برای اتصال مدارهای منطقی CMOS به بارهای الکتریکی
- آرایش ورودی و خروجی روبهروی یکدیگر برای سادهتر شدن طراحی مسیرهای PCB
- قابلیت استفاده در مدارهای سوئیچینگ چندکاناله
کاربردها
تراشه ULN2004AN در مدارهایی استفاده میشود که سیگنالهای کنترلی جریان کافی برای راهاندازی مستقیم بارهای الکتریکی ندارند. این تراشه امکان کنترل همزمان چند خروجی را فراهم میکند و در طراحی مدارهای فرمان، تجهیزات اتوماسیون، راهاندازهای موتور و بردهای کنترل کاربرد دارد. وجود دیودهای محافظ داخلی، استفاده از آن را برای کنترل بارهای القایی مانند رله و سیمپیچ موتور مناسب میسازد. همچنین ساختار چندکاناله آن به کاهش تعداد ترانزیستورهای موردنیاز در مدار کمک میکند.
- راهاندازی موتورهای پلهای یکقطبی (Unipolar Stepper Motor)
- کنترل رلههای الکترومکانیکی
- راهاندازی سلونوئیدها و عملگرهای الکترومغناطیسی
- کنترل لامپها و نشانگرهای نوری
- راهاندازی نمایشگرهای LED
- طراحی بافرهای جریان برای مدارهای منطقی
- سوئیچینگ بارهای DC در مدارهای کنترلی
- استفاده در مدارهای کنترل موتورهای DC با جریان سازگار
- طراحی مدارهای خروجی چندکاناله

-
امیر حسین شهبازی | 10 ماه پیش سلام این ای سی فرقش با uln2003
بغیر ولتاژ و جریان در چی هست
چون دیپ uln2003 رو ندارید مجبوری
میخوام از این ای سی استفاده کنم-
پشتیبانی | 10 ماه پیش سلام برای بررسی این موضوع می توانید دیتاشیت هر دو قطعه را مطالعه نمایید .
-
-
محمد هادی فتوحی بافقی | 3 سال پیش سلام smd 2004 رو موجود میکنین؟ -
ایمان جابری | 5 سال پیش سلام این آی سی با 2003 چه تفاوتی داره؟-
پشتیبانی | 5 سال پیش سلام، 2003 با منطق TTL سازگار بوده و 2004 با CMOS نیز سازگار می باشد
لطفا دیتاشیت مطالعه شود
-
-
محمد مهدی قربانی | 6 سال پیش خریدار لطفا لینک دیتاشیت مجددا چک بشه.-
پشتیبانی | 6 سال پیش لینک بررسی و اصلاح گردید. با تشکر از حسن توجه شما.
-
