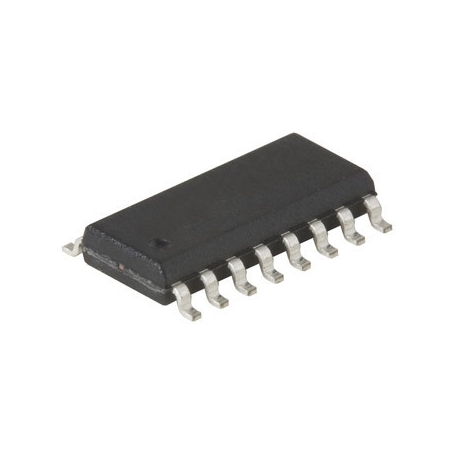

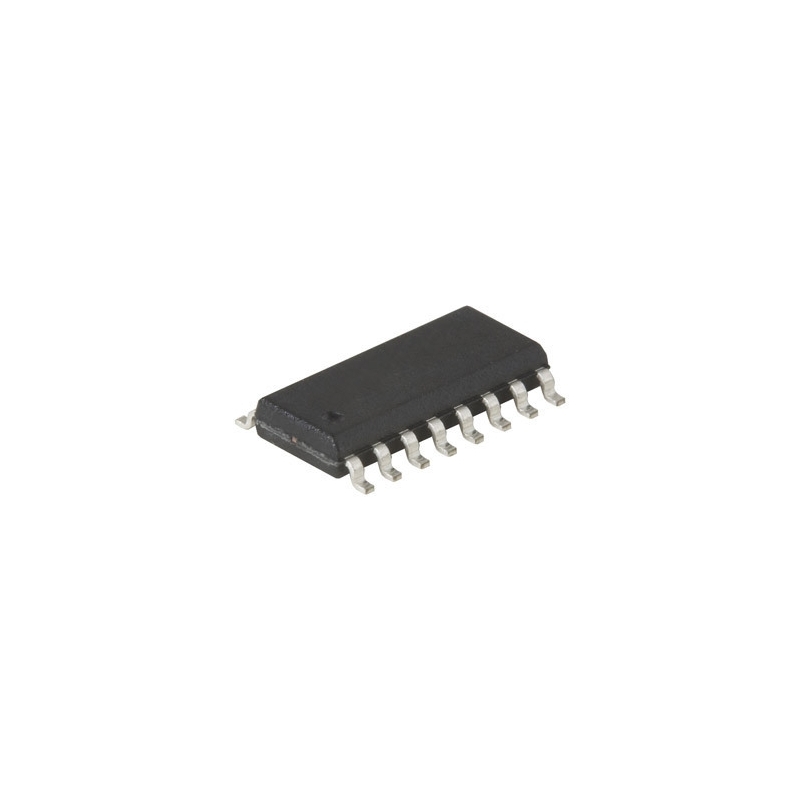

تراشه FD650B-S برای کنترل نمایشگرهای سون‌سگمنت و خواندن کلیدهای یک پنل الکترونیکی طراحی شده است. این تراشه مدارهای رابط دیجیتال، نگهداری داده نمایش، درایو مالتی‌پلکس LED، اسکن صفحه‌کلید و تنظیم روشنایی را در یک پکیج 16 پایه ادغام می‌کند.ارتباط با میکروکنترلر از طریق خطوط CLK و DAT انجام می‌شود؛ بنابراین برای کنترل هم‌زمان نمایشگر و کلیدها به تعداد کمی از پایه‌های ورودی و خروجی نیاز است. خروجی‌های DIG وظیفه انتخاب رقم و پایه‌های A تا G به‌همراه DP وظیفه کنترل سگمنت‌ها را بر عهده دارند.وجود نوسان‌ساز داخلی و مدار ریست هنگام وصل تغذیه، نیاز به مدارهای جانبی را کاهش می‌دهد. این ساختار FD650B-S را برای طراحی پنل‌های چهاررقمی، تعمیر بردهای نمایشگر و جایگزینی تراشه هم‌مدل در تجهیزات دارای سون‌سگمنت کاتد مشترک مناسب می‌کند.

مشخصات

• نوع: تراشه کنترل درایو نمایشگر LED و اسکن صفحه‌کلید
• مدل: FD650B-S
• فناوری ساخت: CMOS
• پکیج: SO-16
• روش نصب: SMD/SMT
• تعداد پایه: 16
• گام پایه: 1.27 mm
• ولتاژ تغذیه: 2.7 تا 5.5 V
• حالت نمایش: 4 رقم × 8 سگمنت
• حداکثر ولتاژ ورودی 5.5 ولت
• فرکانس 4 مگا هرتز
• تعداد کانال 12 کانال
• نوع نمایشگر در مدار مرجع: سون‌سگمنت کاتد مشترک
• خروجی‌های سگمنت: A تا G و DP
• خروجی‌های انتخاب رقم: DIG1 تا DIG4
• جریان درایو سگمنت: حداقل 13 mA
• جریان درایو رقم: حداقل 150 mA
• کنترل روشنایی: 8 سطح
• اسکن صفحه‌کلید: ماتریس 4×7
• حداکثر تعداد کلید قابل اسکن: 28 کلید
• رابط ارتباطی: سریال دو سیمه CLK و DAT

کاربردهای رایج

این تراشه برای طراحی یا تعمیر پنل‌هایی مناسب است که به نمایش عددی و دریافت فرمان از چند کلید نیاز دارند. ترکیب درایو سون‌سگمنت، مالتی‌پلکس ارقام و اسکن ماتریسی کلیدها، سیم‌کشی و تعداد پایه‌های درگیر میکروکنترلر را کاهش می‌دهد. استفاده از آن در پنل گیرنده‌های دیجیتال، لوازم خانگی، تایمرها، شمارنده‌ها و کنترلرهای دارای نمایشگر چهاررقمی امکان‌پذیر است.

• پنل جلوی گیرنده‌های دیجیتال و ست‌تاپ‌باکس
• برد نمایشگر لوازم خانگی
• ساعت و تایمر دیجیتال
• شمارنده و نمایشگر پارامتر
• ترموستات و کنترلر دما
• پنل‌های دارای سون‌سگمنت و کلیدهای کنترلی
• پروژه‌های میکروکنترلری نمایش و ورودی صفحه‌کلید
• تعمیر و جایگزینی تراشه هم‌مدل روی بردهای نمایشگر
