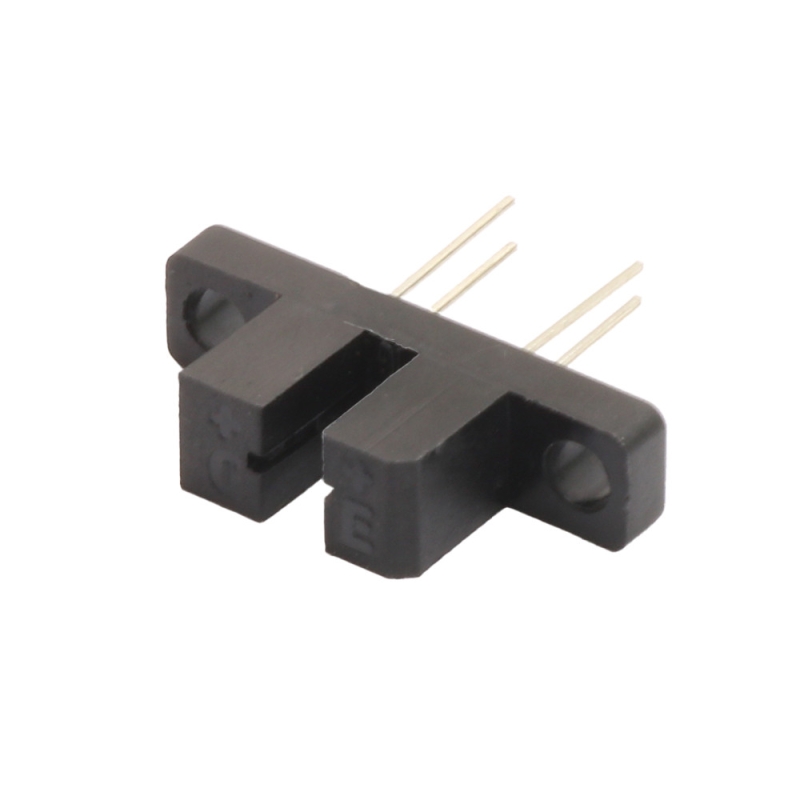

اپتوکانتر H21A1 از ترکیب یک دیود مادون قرمز گالیم-آرسناید به‌عنوان فرستنده و یک فتوترانزیستور سیلیکونی به‌عنوان گیرنده بهره می‌برد که هر دو درون یک محفظه پلاستیکی سیاه‌رنگ و شیار‌دار قرار گرفته‌اند. در حالت عادی، نور مادون قرمز از دیود به ترانزیستور می‌تابد و جریان خروجی وجود دارد. با ورود یک جسم کدر به داخل شیار، مسیر نور قطع شده و جریان خروجی قطع یا کاهش می‌یابد. این رفتار به‌عنوان یک کلید نوری قابل استفاده است. این قطعه با سرعت سوئیچینگ مناسب، مقاومت در برابر نور محیط و ابعاد فشرده، انتخابی ایده‌آل برای شمارش دور موتور، موقعیت‌یابی مکانیکی، یا کاربردهای کنترل صنعتی است. طراحی مکانیکی دقیق آن امکان نصب ساده و قابل اطمینان در فضاهای کوچک را نیز فراهم کرده است.

مشخصات

• نوع خروجی: فتوترانزیستور (Phototransistor Output)
• جنس بدنه: پلاستیک مات برای حذف نویز نوری محیط
• ولتاژ کلکتور-امیتر: تا 30V
• جریان کلکتور: تا 20mA
• ولتاژ معکوس ورودی: تا 6V
• جریان مستقیم LED: تا 50mA
• توان مصرفی فرستنده: 100mW
• توان مصرفی گیرنده: 150mW
• فاصله بین فرستنده و گیرنده: تقریباً 3.2mm
• ابعاد کلی: 24.7mm × 19.2mm × 6.35mm
• زمان پاسخ‌دهی (روشن شدن): حدود 8μs
• زمان پاسخ‌دهی (خاموش شدن): حدود 50μs
• ترتیب پایه‌ها:
  PIN1: آند
  PIN2: کاتد
  PIN3: کلکتور
  PIN4: امیتر

کاربردهای رایج

اپتوکانتر H21A1 در صنایع الکترونیک و اتوماسیون برای تشخیص حرکت، شمارش، موقعیت‌یابی یا کنترل دقیق مکانیکی مورد استفاده قرار می‌گیرد. این قطعه به‌ویژه در کاربردهایی با فضای محدود و نیاز به سرعت بالا بسیار مؤثر عمل می‌کند.

• شمارنده دور موتور در دستگاه‌های صنعتی
• حسگر موقعیت خطی یا زاویه‌ای
• شناسایی عبور اجسام در نوار نقاله
• کنترل درب‌های خودکار
• سیستم‌های شمارشگر ورودی/خروجی
• پروژه‌های رباتیک تعقیب خط
• تشخیص حرکت در چاپگرها یا اسکنرها
• ماشین‌های بسته‌بندی خودکار
• سیستم‌های فیدبک برای سروو موتورها
• حسگرهای توقف در دستگاه‌های CNC

Specification

INPUT (EMITTER)
Continuous Forward Current (IF): 50 mA
Reverse Voltage (VR): 6 V
Power Dissipation (1) (PD): 100 mW
OUTPUT (SENSOR)
Collector to Emitter Voltage (VCEO): 30 V
Emitter to Collector Voltage (VECO): 4.5 V
Collector Current (IC): 20 mA
Power Dissipation (TC = 25°C)(1) (PD) 150 mW
