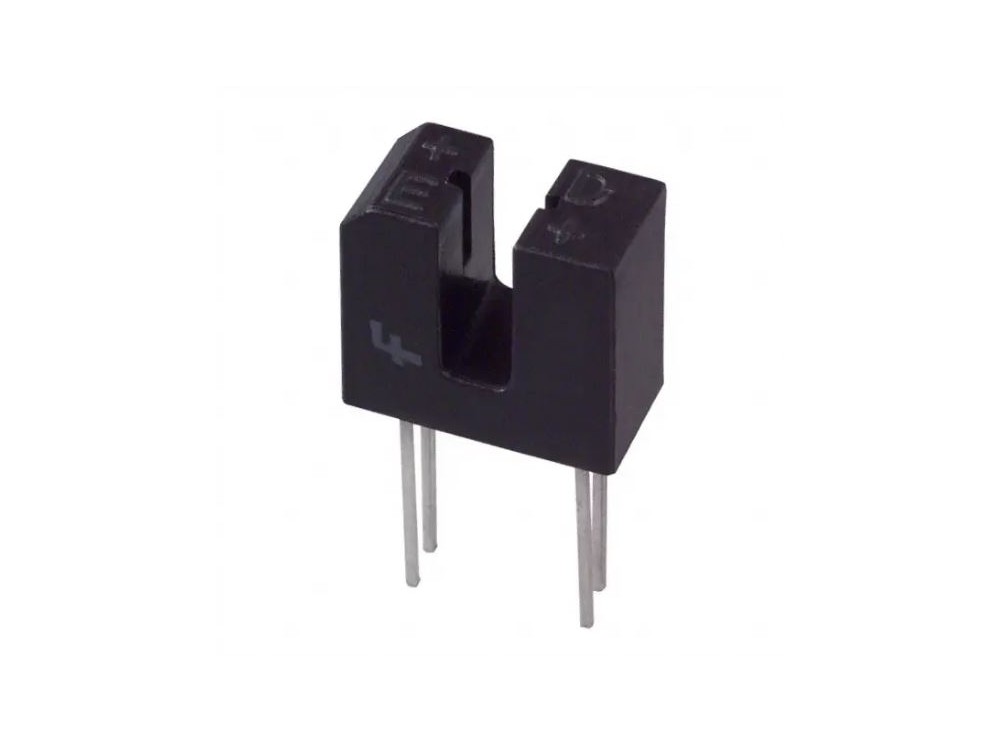

اپتوکانتر H22A1 یک سنسور نوری نوری U شکل (Slot-Type) است که از یک دیود مادون قرمز (GaAs IR LED) و یک فوتوترانزیستور NPN تشکیل شده است. این سنسور با فاصله 3 میلی‌متر بین فرستنده و گیرنده، بر اساس قطع پرتو مادون قرمز توسط یک جسم، وضعیت خروجی را تغییر می‌دهد. طراحی مکانیکی خاص آن باعث بهبود دقت نوری، کاهش حساسیت به نور محیط و افزایش پایداری عملکرد در محیط‌های صنعتی می‌شود. این قطعه در محفظه‌ی پلی‌کربنات مقاوم ارائه شده و برای نصب روی PCB طراحی شده است. سری H22Ax برای استفاده در مدارهایی همچون شمارنده‌ها، رمزگذارها (Encoder)، پرینتر، فکس و رباتیک ایده‌آل است.

مشخصات

• نوع قطعه: اپتوکانتر نوری U شکل
• نوع خروجی: ترانزیستور نوع NPN
• عرض شیار اپتیکی: 3 میلی‌متر
• نوع فرستنده نوری: دیود مادون قرمز GaAs
• ولتاژ مستقیم دیود نوری: 1.2 تا 1.6 ولت در جریان 20 میلی‌آمپر
• حداکثر جریان دیود نوری: 50 میلی‌آمپر
• توان مصرفی دیود نوری: حداکثر 75 میلی‌وات
• جریان نشتی معکوس دیود نوری: حداکثر 100 میکروآمپر در 5 ولت معکوس
• ولتاژ کلکتور به امیتر خروجی: حداکثر 30 ولت
• جریان خروجی کلکتور: حداکثر 20 میلی‌آمپر
• ولتاژ اشباع کلکتور به امیتر: حداکثر 0.4 ولت در جریان 0.25 میلی‌آمپر و جریان LED برابر 20 میلی‌آمپر
• جریان خروجی در حالت روشن:
  حداقل 1.0 میلی‌آمپر در 20 میلی‌آمپر جریان LED
  تا 1.9 میلی‌آمپر در 30 میلی‌آمپر جریان LED
• زمان پاسخ‌دهی (تأخیر سوئیچینگ):
  زمان افزایش (روشن شدن): 3 تا 15 میکروثانیه
  زمان کاهش (خاموش شدن): 4 تا 20 میکروثانیه
• محدوده دمای کاری: 25- تا 85+ درجه سانتی‌گراد
• محدوده دمای نگهداری: 55- تا 100+ درجه سانتی‌گراد
• نوع نصب: نصب از طریق سوراخ (PCB Mount)
• جنس بدنه: پلی‌کربنات مقاوم در برابر نور محیط و ضربه

کاربردهای رایج

H22A1 برای کاربردهایی طراحی شده که نیاز به سنجش موقعیت یا شمارش در فضای فشرده دارند:

• شمارنده و انکودرهای نوری
• سیستم تشخیص چرخش یا موقعیت محور
• چاپگرها، فکس‌ها و اسکنرهای صنعتی
• سیستم‌های مکانیکی دارای قطعات دوار
• کنترل سرعت یا موقعیت در ربات‌های کوچک
• موقعیت‌یاب قرقره یا غلطک در دستگاه‌های خودکار
• تشخیص عبور اشیاء در خط تولید
• تجهیزات صوتی و تصویری مکانیکی (مثل Deck و Player)
• سنسور موقعیت در پروژه‌های DIY و Arduino

Specification

Manufacturer Isocom Components 2004 LTD
Part Status Active
Sensing Distance 0.118" (3mm)
Sensing Method Transmissive
Output Configuration Phototransistor
Current - DC Forward (If) (Max) 60mA
Current - Collector (Ic) (Max) 3mA
Voltage - Collector Emitter Breakdown (Max) 30V
Response Time 8µs, 50µs
Operating Temperature -25°C ~ 85°C
Mounting Type Through Hole, Flange
Package / Case Slotted, PC Pins
Type Unamplified
