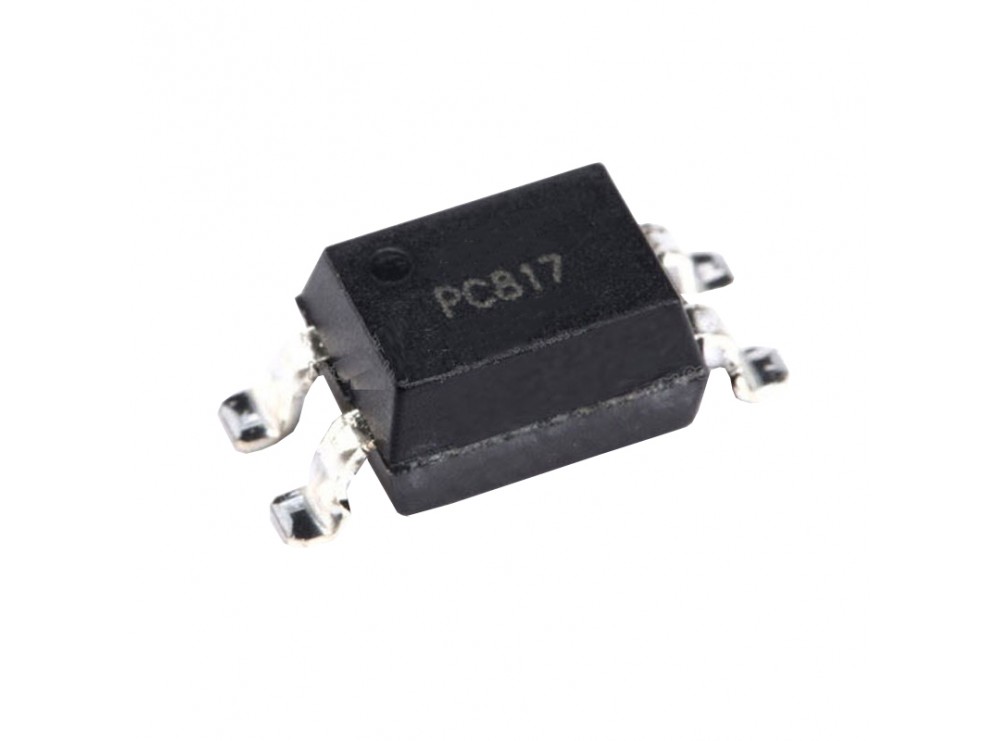

اپتوکوپلر مدل PC817 که توسط شرکت Sharp Microelectronics تولید شده، یک قطعه الکترونیکی با عملکرد ایزولاسیون نوری بین دو بخش متفاوت از مدار است. این مدل در بسته‌بندی SMD طراحی شده و از یک LED داخلی مادون قرمز و یک فتوترازیستور در خروجی بهره می‌برد. با عبور جریان از LED، نور مادون قرمز به فتوترازیستور برخورد کرده و موجب هدایت جریان در خروجی می‌شود، بدون آنکه اتصال الکتریکی مستقیم میان ورودی و خروجی وجود داشته باشد. این ویژگی باعث افزایش ایمنی در سیستم‌ها، کاهش نویز، و جلوگیری از تداخل الکترومغناطیسی می‌شود. ولتاژ ایزولاسیون 5000Vrms آن امکان استفاده در سیستم‌های صنعتی و تجهیزات با سطح نویز بالا را فراهم می‌کند. زمان‌های صعود و نزول مناسب نیز این قطعه را برای سوئیچینگ با سرعت متوسط مناسب می‌سازد.

مشخصات

• نوع خروجی: فتوترازیستور
• تعداد کانال: 1 کانال
• ولتاژ کلکتور-امیتر: 80V
• جریان کلکتور: 50mA
• ولتاژ ایزولاسیون: 5000Vrms
• ولتاژ فوروارد (Vf): 1.2V
• جریان فوروارد (If): 20mA
• ولتاژ معکوس (Vr): 6V
• توان مصرفی (Pd): 200mW
• حداقل دمای کاری: 30- درجه سانتی‌گراد
• حداکثر دمای کاری: 100+ درجه سانتی‌گراد
• زمان صعود (Rise Time): 4µs
• زمان نزول (Fall Time): 3µs
• حداکثر ولتاژ اشباع کلکتور-امیتر: 0.2V
• برند: Sharp Microelectronics
• پکیج: SMD با 4 پایه

کاربردهای رایج

اپتوکوپلر PC817 با توانایی ایزولاسیون بالا و طراحی SMD، گزینه‌ای ایده‌آل برای استفاده در مدارهای کنترلی، تغذیه سوئیچینگ، رابط‌های دیجیتال به آنالوگ، و درایورهای صنعتی است. این تراشه در محیط‌هایی که تفکیک الکتریکی و کاهش نویز اهمیت دارد بسیار مؤثر عمل می‌کند.

• کنترل درایورهای ترانزیستوری در منابع تغذیه
• ایزولاسیون سیگنال در ورودی میکروکنترلر
• واسط‌های نوری در تجهیزات صنعتی
• ایزولاسیون سیگنال در PLC
• تجهیزات اندازه‌گیری با نویز بالا
• ایزولاسیون در بردهای کنترل لوازم خانگی
• مدارهای ارتباطی در سیستم‌های امنیتی
• ایزولاسیون فرمان در اینورترها و سافت‌استارترها
• مدارهای تشخیص سطح ولتاژ
• واسط‌های داده RS232 یا RS485 با ایزولاسیون نوری

Specification

PC817 / EL817 4 PIN Phototransistor Photocoupler
Product Category: Transistor Output Optocouplers
RoHS: Details
PARTNUM: EL/PC817
Package / Case: SMD
Output Type: Phototransistor
Number of Channels: 1 Channel
If - Forward Current: 20 mA
Maximum Collector Emitter Voltage: 80 V
Maximum Collector Current: 50 mA
Isolation Voltage: 5000 Vrms
Maximum Collector Emitter Saturation Voltage: 0.2 V
Vf - Forward Voltage: 1.2 V
Vr - Reverse Voltage: 6 V
Pd - Power Dissipation: 200 mW
Minimum Operating Temperature: - 30 C
Maximum Operating Temperature: + 100 C
Configuration: 1 Channel
Brand: Sharp Microelectronics
Current Transfer Ratio: -
Fall Time: 3 us
Product Type: Transistor Output Optocouplers
Rise Time: 4 us
