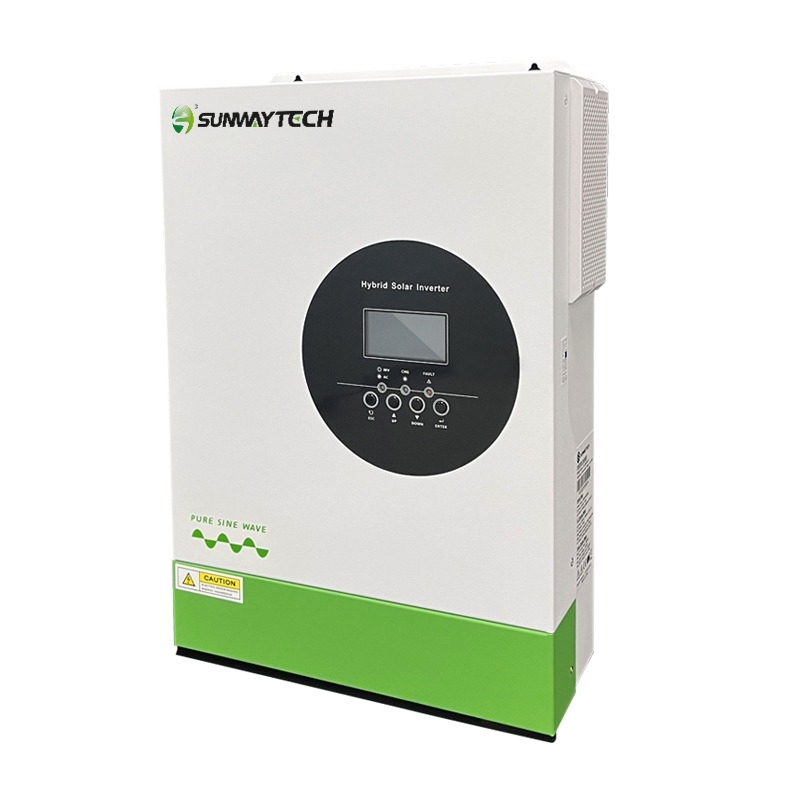

اینورتر خورشیدی SUNWAY 3.5KW OFF GRID SOLAR INVERTER مدل SK‑3500S‑24 یک راهکار قدرتمند و پایدار برای سیستم‌های خورشیدی مستقل از شبکه برق شهری (Off-Grid) محسوب می‌شود. این دستگاه با تولید برق سینوسی خالص (Pure Sine Wave)، امکان راه‌اندازی ایمن انواع لوازم خانگی، تجهیزات الکترونیکی حساس و بارهای القایی را فراهم می‌کند و کیفیت خروجی آن کاملاً مشابه برق شهری است.

این اینورتر به کنترلر شارژ MPPT داخلی مجهز شده که باعث افزایش راندمان دریافت انرژی از پنل‌های خورشیدی و بهینه‌سازی شارژ باتری می‌شود. پشتیبانی از باتری 24 ولت (Lead Acid)، زمان انتقال بسیار سریع بین منابع تغذیه و راندمان بالا، این محصول را به گزینه‌ای مناسب برای ویلاها، باغ‌ها، سیستم‌های برق اضطراری و پروژه‌های خورشیدی کوچک تبدیل کرده است.طراحی، وزن مناسب و قابلیت کار در شرایط دمایی مختلف، نصب و نگهداری این دستگاه را بسیار آسان کرده است. همچنین وجود حفاظت‌های کامل در برابر اضافه‌بار، ولتاژ بالا و شرایط نامناسب شبکه، امنیت تجهیزات متصل را تضمین می‌کند.

مشخصات فنی

این اینورتر با توان خروجی 3500VA / 3500W و ولتاژ خروجی 230 ولت تک‌فاز طراحی شده و از باتری 24 ولت پشتیبانی می‌کند. کنترلر MPPT داخلی آن امکان اتصال پنل خورشیدی تا توان 4000 وات را فراهم کرده و با بازدهی بالا، شارژ بهینه باتری‌ها را تضمین می‌کند. زمان سوییچ بسیار کوتاه، راندمان بالا و خروجی موج سینوسی خالص از مهم‌ترین ویژگی‌های این مدل است.

مشخصات ورودی پنل خورشیدی (PV)

• حداکثر توان قابل اتصال پنل خورشیدی: 4000 وات
• حداکثر ولتاژ مدار باز پنل (Voc): 500 ولت DC
• بازه ولتاژ عملکرد MPPT: 120 تا 450 ولت DC
• ولتاژ شروع به کار سیستم خورشیدی: حدود 120 ولت DC
• حداکثر جریان ورودی پنل خورشیدی: 15 آمپر
• حداکثر جریان شارژ خورشیدی: 100 آمپر
• نوع کنترلر شارژ خورشیدی: MPPT با راندمان بالا
• تعداد MPPT / تعداد استرینگ: 1 MPPT / 1 استرینگ

مشخصات اتصال باتری

• ولتاژ نامی باتری: 24 ولت DC
• نوع باتری قابل پشتیبانی: سرب‑اسید (AGM، GEL، Flooded)
• روش شارژ باتری: CC / CV هوشمند
• حداکثر جریان شارژ باتری (خورشیدی و AC): 100 آمپر
• حداکثر جریان شارژ از برق شهر (AC): 60 آمپر
• سیستم مدیریت شارژ: قابل تنظیم و محافظت‌شده

مشخصات اتصال AC (ورودی و خروجی)

• نوع سیستم برق: تک‌فاز (Single Phase)
• ولتاژ نامی ورودی AC: 230 ولت AC
• بازه ولتاژ قابل قبول ورودی:
  • 170 تا 280 ولت (برای تجهیزات حساس)
  • 90 تا 280 ولت (برای لوازم خانگی)
• فرکانس ورودی: 50 / 60 هرتز (تشخیص خودکار)
• ولتاژ خروجی AC: 220 / 230 ولت ±5٪
• فرکانس خروجی: 50 / 60 هرتز
• نوع موج خروجی: سینوسی خالص (Pure Sine Wave)
• حداکثر توان خروجی پیوسته: 3500 وات / 3500VA
• توان لحظه‌ای (Surge): 7000VA
• ضریب توان قابل پشتیبانی: 0.6 تا 1 (بارهای القایی و خازنی)
• زمان انتقال (Transfer Time):
• 10 میلی‌ثانیه برای تجهیزات حساس
• 20 میلی‌ثانیه برای لوازم خانگی

راندمان و عملکرد

• حداکثر راندمان تبدیل انرژی از پنل به AC: تا 96٪
• راندمان تبدیل انرژی باتری به AC: حدود 83٪
• فاکتور Crest: 2:1
• عملکرد پایدار در بارهای سنگین و مصرف مداوم

مشخصات فیزیکی و عمومی

• ابعاد دستگاه (طول × عرض × ارتفاع): 448 × 295 × 129 میلی‌متر
• وزن: حدود 9 کیلوگرم
• نوع نصب: دیواری
• رابط‌های ارتباطی: USB / Dry Contact
• سیستم خنک‌کننده: فن هوشمند با کنترل دما

شرایط محیطی کاری

• بازه دمای کاری: منفی 10 تا مثبت 55 درجه سانتی‌گراد
• دمای نگهداری: منفی 15 تا مثبت 50 درجه سانتی‌گراد
• محدوده رطوبت مجاز: 5٪ تا 95٪ (بدون میعان)

ایمنی و حفاظت‌ها

• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• حفاظت اضافه‌ولتاژ و افت ولتاژ
• حفاظت دمای بالا
• سیستم محافظت هوشمند باتری
• افزایش طول عمر باتری و تجهیزات متصل

اینورتر آفگرید تک‌فاز (Single Phase Off‑Grid Inverter) چیست ؟

اینورتر آفگرید تک‌فاز (Single Phase Off‑Grid Inverter) دستگاهی است که انرژی تولیدشده توسط پنل‌های خورشیدی و باتری‌ها را بدون نیاز به اتصال به شبکه برق سراسری، به برق متناوب تک‌فاز 220 ولت AC تبدیل می‌کند. این نوع اینورتر به‌صورت کاملاً مستقل عمل می‌کند و برق پایدار و با کیفیت (موج سینوسی خالص) را برای مصرف‌کننده فراهم می‌سازد، به همین دلیل گزینه‌ای ایده‌آل برای مکان‌هایی مانند ویلاها، مناطق دورافتاده، خانه‌های روستایی و سیستم‌های برق اضطراری است. اینورتر آفگرید تک‌فاز معمولاً دارای شارژکنترلر خورشیدی داخلی، سیستم مدیریت باتری و مدارهای حفاظتی کامل بوده و در زمان قطع برق یا نبود شبکه، وظیفه تأمین مداوم انرژی الکتریکی تجهیزات را بر عهده دارد.

نمایشگر LCD اینورتر

اینورتر خورشیدی SUNWAY مدل SK‑3500S‑24 به یک نمایشگر LCD کاربردی و شفاف مجهز شده است که امکان مشاهده وضعیت عملکرد دستگاه، منبع تغذیه فعال، حالت کاری اینورتر و فرآیند شارژ باتری را به‌صورت لحظه‌ای فراهم می‌کند. این نمایشگر به کاربر کمک می‌کند تا بدون نیاز به تجهیزات جانبی، وضعیت سیستم خورشیدی را کنترل کرده و تنظیمات موردنظر را به‌راحتی مدیریت کند. طراحی ساده و دکمه‌های کنترلی مجزا باعث شده کار با دستگاه حتی برای کاربران غیرحرفه‌ای نیز آسان باشد.

بخش‌های مختلف LCD

1. صفحه‌نمایش LCD (LCD Display) : بخش اصلی نمایش اطلاعات که پارامترهایی مانند ولتاژ، وضعیت باتری، منبع ورودی فعال و پیام‌های سیستمی را نمایش می‌دهد.
2. نشانگر حالت AC (AC Mode Indicator) : نمایش‌دهنده فعال بودن برق شهر یا ژنراتور به‌عنوان منبع تغذیه ورودی دستگاه.
3. نشانگر حالت اینورتر (Invert Mode Indicator) : زمانی روشن می‌شود که دستگاه در حال تبدیل انرژی DC باتری یا پنل خورشیدی به برق AC باشد.
4. نشانگر شارژ (Charging Indicator) :وضعیت شارژ باتری را نشان می‌دهد و فعال بودن شارژ از طریق پنل خورشیدی یا برق شهر را مشخص می‌کند.
5. نشانگر هشدار (Alarming Indicator) : در صورت بروز خطا، اضافه‌بار، افزایش دما یا شرایط غیرعادی سیستم فعال می‌شود و کاربر را مطلع می‌کند.
6. دکمه ESC : برای خروج از منوها یا بازگشت به صفحه قبلی استفاده می‌شود.
7. دکمه UP :جهت حرکت به سمت بالا در منوها یا افزایش مقادیر تنظیمات کاربرد دارد.
8. دکمه DOWN :برای حرکت به سمت پایین در منوها یا کاهش مقادیر تنظیمات استفاده می‌شود.
9. دکمه ENTER :جهت تأیید انتخاب‌ها و ورود به بخش تنظیمات به کار می‌رود.

پنل پشتی (Back Panel) اینورتر خورشیدی

پنل پشتی اینورتر خورشیدی SUNWAY مدل SK‑3500S‑24 به‌گونه‌ای طراحی شده که تمامی اتصالات اصلی برق AC، باتری، پنل خورشیدی و پورت‌های ارتباطی به‌صورت منظم، ایمن و در دسترس قرار بگیرند. این چیدمان استاندارد باعث سهولت در نصب، کاهش خطای سیم‌کشی و افزایش ایمنی در بهره‌برداری می‌شود. وجود درگاه‌های ارتباطی متنوع، کلید پاور، فن خنک‌کننده و ترمینال‌های مجزا برای هر بخش، این اینورتر را به گزینه‌ای کاربردی برای سیستم‌های خورشیدی خانگی و نیمه‌صنعتی تبدیل کرده است.

اجزای پنل پشتی

1. کلید محافظ ورودی (Input Breaker)برای محافظت از مدار ورودی در برابر اضافه‌جریان و افزایش ایمنی سیستم استفاده می‌شود.
2. خروجی AC (AC Output) محل اتصال برق خروجی اینورتر به مصرف‌کننده‌ها یا تابلو برق، با ولتاژ 220/230 ولت AC.
3. ورودی AC (AC Input) جهت اتصال برق شهر یا ژنراتور به اینورتر برای تأمین انرژی یا شارژ باتری.
4. پورت ارتباطی RS232 / RS485 (CAN) برای مانیتورینگ، تنظیمات پیشرفته و ارتباط با تجهیزات کنترلی یا باتری‌های هوشمند (در مدل‌های پشتیبانی‌شده).
5. پورت ارتباطی USB مورد استفاده برای اتصال به کامپیوتر، نرم‌افزار مانیتورینگ یا ماژول‌های جانبی.
6. ورودی باتری (Battery Input) ترمینال اتصال باتری 24 ولت DC جهت ذخیره‌سازی انرژی و تأمین برق در زمان قطع ورودی AC یا نبود تابش خورشید.
7. کلید روشن/خاموش (Power ON/OFF Switch) برای روشن یا خاموش کردن کامل دستگاه به‌صورت دستی.
8. ورودی پنل خورشیدی (PV Input) محل اتصال پنل‌های خورشیدی به اینورتر، متصل به کنترلر شارژ MPPT داخلی.
9. فن خنک‌کننده (FAN) وظیفه دفع حرارت داخلی دستگاه و حفظ عملکرد پایدار در بارهای سنگین و دمای بالا.
10. ترمینال مثبت باتری (BAT+) قطب مثبت اتصال باتری 24 ولت DC.
11. ترمینال منفی باتری (BAT−) قطب منفی اتصال باتری، طراحی‌شده برای اتصال ایمن و مطمئن.
12. ورودی پنل خورشیدی DC (Solar Panel Input) ترمینال اختصاصی اتصال مثبت و منفی پنل خورشیدی.
13. پورت اتصال موازی (Parallel Interface) برای ارتباط بین چند اینورتر در مدل‌هایی که قابلیت کار موازی دارند (در این مدل غیرفعال).
14. پورت ارتباطی Wi‑Fi امکان اتصال ماژول Wi‑Fi جهت مانیتورینگ آنلاین و مشاهده اطلاعات سیستم از راه دور (در صورت پشتیبانی).
15. رابط Dry Contact برای ارسال سیگنال کنترلی به تجهیزات جانبی مانند ژنراتور یا سیستم‌های هشدار.

اتصال پنل خورشیدی (PV Connection)

اتصال صحیح پنل‌های خورشیدی به اینورتر نقش بسیار مهمی در ایمنی، راندمان و طول عمر سیستم خورشیدی دارد. اینورتر SUNWAY مدل SK‑3500S‑24 از ورودی PV با کنترلر شارژ MPPT بهره می‌برد که نیازمند رعایت دقیق ولتاژ، جریان، سایز کابل و قطبیت صحیح سیم‌ها است. اجرای اصولی مراحل اتصال، استفاده از کابل استاندارد و نصب کلید محافظ DC بین پنل و اینورتر، از بروز آسیب‌های احتمالی و افت عملکرد سیستم جلوگیری می‌کند.

مراحل و نکات اتصال پنل خورشیدی

• آماده‌سازی کابل پنل خورشیدی: روکش عایق سیم‌های مثبت (+) و منفی (−) پنل خورشیدی را به اندازه 10 میلی‌متر جدا کنید تا هادی مسی برای اتصال آماده شود.
• استفاده از سرسیم (Ferrule): توصیه می‌شود در انتهای سیم‌های مثبت و منفی از سرسیم بوت‌لیس (Ferrule) استفاده شود و با ابزار پرس مناسب محکم گردد تا اتصال ایمن و بدون افت جریان برقرار شود.
• تثبیت کابل روی اینورتر: پس از آماده‌سازی سیم‌ها، پوشش نگهدارنده کابل را مطابق تصویر با پیچ‌های همراه دستگاه روی بدنه اینورتر محکم کنید تا از کشیدگی یا لق شدن سیم‌ها جلوگیری شود.
• بررسی قطبیت و اتصال نهایی: قبل از اتصال، حتماً قطبیت سیم‌ها را بررسی کنید:
  • • سیم مثبت (+) پنل به ترمینال PV+
    • سیم منفی (−) پنل به ترمینال PV−

هشدارها و نکات ایمنی مهم

• قبل از اتصال پنل خورشیدی، حتماً یک کلید محافظ DC (DC Circuit Breaker) به‌صورت جداگانه بین پنل‌ها و اینورتر نصب شود.
• تمامی سیم‌کشی‌ها باید توسط افراد متخصص و واجد صلاحیت انجام شود.
• استفاده از کابل با سایز نامناسب می‌تواند باعث افزایش دما، کاهش راندمان و خطرات ایمنی شود.
• در مدل 3kVA / 2.4kW، ورودی PV فقط باید به پنل خورشیدی متصل شود و اتصال هر منبع DC دیگر باعث آسیب جدی به دستگاه خواهد شد.

انتخاب پنل خورشیدی مناسب (PV Module Selection)

برای انتخاب پنل خورشیدی مناسب باید موارد زیر رعایت شود:

• ولتاژ مدار باز پنل‌ها (Voc) نباید از حداکثر ولتاژ ورودی PV اینورتر بیشتر شود.
• ولتاژ کاری پنل‌ها باید تا حد امکان به بازه بهینه MPPT اینورتر نزدیک باشد.
• در صورت کافی نبودن ولتاژ یک پنل، باید چند پنل به‌صورت سری به یکدیگر متصل شوند.

این موارد باعث می‌شود کنترلر MPPT با بیشترین راندمان عمل کرده و انرژی خورشیدی به بهترین شکل به باتری و بار مصرفی منتقل شود.

ویژگی ها

اینورتر خورشیدی SUNWAY SK‑3500S‑24 یک اینورتر آفگرید تک‌فاز با توان واقعی 3.5 کیلووات است که برای سیستم‌های خورشیدی خانگی و نیمه‌صنعتی طراحی شده است. این دستگاه با بهره‌گیری از کنترلر شارژ MPPT داخلی، امکان دریافت حداکثری انرژی از پنل‌های خورشیدی را فراهم می‌کند و با تولید برق موج سینوسی خالص (Pure Sine Wave)، سازگاری کامل با انواع لوازم برقی حساس و الکترونیکی دارد. پشتیبانی از باتری 24 ولت سرب-اسیدی، راندمان بالا، زمان سوییچ بسیار سریع و امکانات حفاظتی کامل، این اینورتر را به گزینه‌ای مطمئن برای تأمین برق مستقل از شبکه در شرایط مختلف تبدیل کرده است.

• توان خروجی 3500VA / 3500W مناسب مصارف خانگی و نیمه‌صنعتی
• تولید برق با موج سینوسی خالص (Pure Sine Wave)
• مجهز به کنترلر شارژ MPPT با راندمان بالا
• حداکثر توان ورودی پنل خورشیدی 4000 وات
• بازه ولتاژ ورودی پنل خورشیدی 120 تا 450 ولت DC
• حداکثر ولتاژ مدار باز پنل‌ها (Voc) برابر با 500VDC
• حداکثر جریان شارژ خورشیدی 100 آمپر
• پشتیبانی از باتری 24 ولت DC (سرب-اسیدی)
• جریان شارژ AC حداکثر 60 آمپر
• حداکثر جریان شارژ کلی (PV + AC) 100 آمپر
• راندمان بالا در تبدیل انرژی خورشیدی به AC تا 96٪
• زمان انتقال سریع بین حالت‌ها (10ms / 20ms)
• صفحه‌نمایش LCD برای نمایش وضعیت سیستم، شارژ، خطاها و حالت کاری
• پشتیبانی از پورت‌های ارتباطی USB / RS232 / RS485 / Wi‑Fi (اختیاری)
• دارای سیستم‌های حفاظتی کامل (اضافه‌بار، اتصال کوتاه، دمای بالا، اضافه ولتاژ)
• طراحی جمع‌وجور با ابعاد 448×295×129 میلی‌متر
• وزن سبک حدود 9 کیلوگرم برای نصب آسان
• مجهز به فن خنک‌کننده هوشمند جهت افزایش طول عمر دستگاه

کاربردهای رایج

اینورتر SK‑3500S‑24 به‌دلیل توان 3.5 کیلووات، موج سینوسی خالص، کنترلر MPPT قدرتمند و پشتیبانی از باتری 24 ولت، گزینه‌ای بسیار مناسب برای تأمین برق در محیط‌هایی است که دسترسی به شبکه برق محدود، ناپایدار یا کاملاً قطع است. این دستگاه می‌تواند به‌صورت مستقل از شبکه (Off‑Grid) انرژی خورشیدی را ذخیره و به برق AC پایدار تبدیل کند و به همین دلیل در مصارف خانگی، تجاری کوچک، کشاورزی و پروژه‌های برق اضطراری کاربرد گسترده‌ای دارد.

• تأمین برق خانه‌های مسکونی بدون دسترسی به شبکه برق
• استفاده در ویلاها و باغ‌ها به‌عنوان سیستم برق مستقل
• مناسب برای مناطق روستایی و دورافتاده
• تأمین برق برق اضطراری (Backup Power) در زمان قطع برق
• استفاده در دفاتر کار کوچک و فروشگاه‌ها
• راه‌اندازی و پشتیبانی از سیستم روشنایی، تلویزیون، یخچال، کولر آبی، پمپ آب سبک
• کاربرد در سیستم‌های خورشیدی خانگی (Residential Solar Systems)
• استفاده در کانکس‌ها، خانه‌های پیش‌ساخته و کارگاه‌های موقت
• مناسب برای سیستم‌های نظارتی، دوربین مداربسته و تجهیزات مخابراتی
• کاربرد در مراکز کشاورزی کوچک (پمپ آب کم‌مصرف، روشنایی، تجهیزات کنترلی)
• استفاده در سیستم‌های برق پشتیبان مراکز آموزشی و درمانی کوچک
• مناسب برای پروژه‌های Solar Backup و Off‑Grid Solar Power Systems
