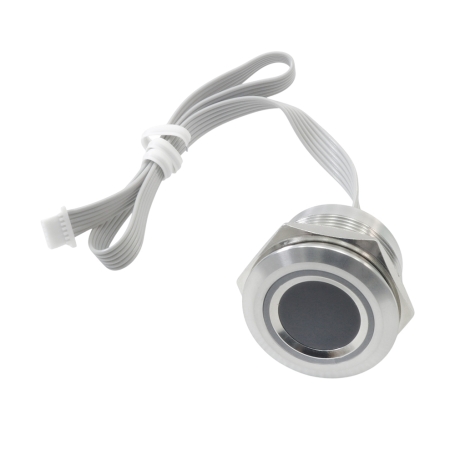

ماژول اثر انگشت R503-S یک سنسور خازنی شناسایی اثر انگشت با بدنه فلزی رزوه‌ای ضدزنگ و مقاوم است که برای نصب آسان در پنل‌ها و تجهیزات امنیتی طراحی شده است. این ماژول نسخه‌ای بهینه‌شده از سری R503 بوده و با بهره‌گیری از الگوریتم داخلی تشخیص اثر انگشت، عملکرد دقیقی در جمع‌آوری، پردازش، مقایسه و ذخیره‌سازی الگوها ارائه می‌دهد. کیفیت تصویر 160×160 پیکسل با دقت 508dpi باعث می‌شود کوچک‌ترین جزئیات اثر انگشت شناسایی شود. پشتیبانی از پروتکل ارتباطی UART (سطح TTL 3.3V) همراه با سرعت پیش‌فرض 57600bps، امکان اتصال سریع و مطمئن به میکروکنترلرها و سیستم‌های تعبیه‌شده را فراهم می‌سازد. این ماژول دارای قابلیت تشخیص کم‌مصرف (low-power detect) بوده و می‌تواند در حالت آماده‌به‌کار مصرف بسیار پایینی داشته باشد. بدنه استیل ضدزنگ با قطر نصب 22 یا 25 میلی‌متر و طراحی ضدآب، آن را برای کاربرد در محیط‌های صنعتی و فضای باز مناسب می‌سازد.

مشخصات

• ولتاژ کاری: 3.3 ولت DC
• جریان آماده‌به‌کار: 2µA (حالت کم‌مصرف)
• جریان کاری (جمع‌آوری اثر انگشت): حدود 20mA
• زمان راه‌اندازی: ≤50ms
• اندازه تصویر: 160×160 پیکسل
• قطر سطح جمع‌آوری: 13.6mm
• رزولوشن تصویر: 508dpi
• حجم الگو: 2KB
• زمان تولید ویژگی: ≤500ms
• سرعت تطبیق: ≤10ms (نسبت 1:N)
• ظرفیت ذخیره‌سازی: 150 الگو
• نرخ خطای پذیرش (FAR): ≤0.001%
• نرخ خطای رد (FRR): ≤1%
• رابط ارتباطی: UART (سطح 3.3V TTL)، پیش‌فرض 57600bps
• دمای کاری: -20℃ تا +60℃
• دمای ذخیره‌سازی: -40℃ تا +75℃
• رطوبت کاری: 10% تا 85% (بدون میعان)
• ابعاد بیرونی: قطر 28mm، طول بدنه 25mm، عمق نصب 19mm
• جنس بدنه: استیل ضدزنگ رزوه‌ای

نحوه استفاده

• اتصال سخت‌افزاری:

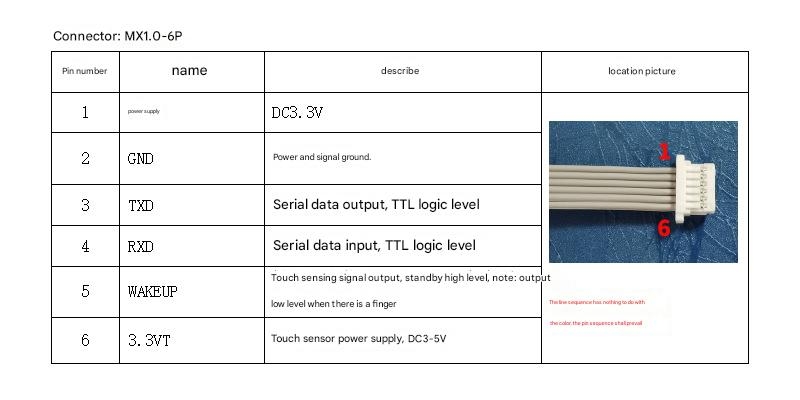

  • • ماژول را از طریق رابط UART (TX/RX) به میکروکنترلر یا برد توسعه مانند Arduino یا ESP32 متصل کنید. سطح منطقی ارتباط 3.3V است. برای اتصال مستقیم به بردهایی که خروجی 5V دارند، از مبدل سطح ولتاژ استفاده کنید.
• تغذیه ماژول:
  • • ولتاژ کاری ماژول 3.3V است. حتماً از منبع تغذیه پایدار استفاده کنید تا در زمان اسکن اثر انگشت نویز ایجاد نشود.
• راه‌اندازی اولیه:
  • • پس از اتصال، در نرم‌افزار برنامه‌نویسی (Arduino IDE یا هر محیط سازگار دیگر) سرعت ارتباط سریال (Baud Rate) را روی مقدار پیش‌فرض 57600 تنظیم کنید.
• ثبت اثر انگشت :
  • • با ارسال دستورات پروتکل داخلی (از طریق UART)، ابتدا اثر انگشت کاربر را اسکن کنید. ماژول تصویر را پردازش کرده و ویژگی‌های منحصربه‌فرد را به یک قالب (Template) تبدیل می‌کند. سپس می‌توان آن را در حافظه داخلی ذخیره کرد (ظرفیت 150 قالب).
• تطبیق و شناسایی:
  • • در هنگام استفاده، کاربر انگشت خود را روی سنسور قرار می‌دهد. ماژول تصویر را گرفته و با قالب‌های ذخیره‌شده مقایسه می‌کند. اگر تطابق برقرار شود، خروجی تأیید ارسال می‌شود.
• حالت کم‌مصرف:
  • • برای پروژه‌های باتری‌خور، می‌توانید ماژول را به حالت آماده‌به‌کار (Idle) ببرید که مصرف جریان در این حالت به حدود 2µA کاهش پیدا می‌کند.

کاربردهای رایج

ماژول اثر انگشت R503-S به دلیل طراحی مقاوم و ضدآب، برای پروژه‌های امنیتی و کنترل دسترسی گزینه‌ای ایده‌آل است. این سنسور می‌تواند در محیط‌های داخلی و خارجی نصب شود و در سیستم‌هایی که نیازمند امنیت بالا هستند، عملکرد مطمئنی ارائه می‌دهد.

• سیستم‌های کنترل دسترسی (Access Control)
• قفل‌های هوشمند و الکترونیکی
• سیستم‌های حضور و غیاب
• خودپردازها و تجهیزات بانکی
• ترمینال‌های صنعتی و کیوسک‌های هوشمند
• دستگاه‌های خانگی هوشمند (Smart Home)
• پروژه‌های IoT با امنیت بالا
• رباتیک و اتوماسیون صنعتی

The R503-S fingerprint module is a capacitive fingerprint recognition sensor with a stainless steel threaded body, designed for easy installation in panels and security equipment. This module is an optimized version of the R503 series and uses the internal fingerprint recognition algorithm to provide accurate performance in collecting, processing, comparing and storing patterns. The image quality of 160×160 pixels with a resolution of 508dpi allows the smallest details of fingerprints to be recognized. Support for UART communication protocol (TTL level 3.3V) with a default speed of 57600bps allows for fast and reliable connection to microcontrollers and embedded systems. This module has low-power detection capability and can have very low power consumption in standby mode. The stainless steel body with a mounting diameter of 22 or 25 mm and a waterproof design make it suitable for use in industrial and outdoor environments.

Specifications

Working voltage: 3.3V DC
Standby current: 2µA (low power mode)
Working current (fingerprint collection): about 20mA
Start-up time: ≤50ms
Image size: 160×160 pixels
Collection surface diameter: 13.6mm
Image resolution: 508dpi
Pattern size: 2KB
Feature generation time: ≤500ms
Matching speed: ≤10ms (1:N ratio)
Storage capacity: 150 patterns
Acceptance error rate (FAR): ≤0.001%
Rejection error rate (FRR): ≤1%
Communication interface: UART (3.3V TTL level), default 57600bps
Operating temperature: -20℃ to +60℃
Storage temperature: -40℃ to +75℃
Operating humidity: 10% to 85% (non-condensing)
External dimensions: diameter 28mm, body length 25mm, installation depth 19mm
Body material: threaded stainless steel
