برد Arduino Nano CH340 نسخه‌ای از آردوینو نانو V3.0 است که به‌جای مبدل USB به سریال FT232، از تراشه‌ی محبوب و مقرون‌به‌صرفه‌ی CH340G استفاده می‌کند. این تغییر هیچ‌گونه تأثیری در عملکرد میکروکنترلر اصلی یعنی ATmega328P ندارد، و تنها تفاوت آن نیاز به نصب دستی درایور CH340 در برخی سیستم‌عامل‌ها (به‌ویژه ویندوز) است.

با وجود این تفاوت جزئی، Arduino Nano CH340 تمامی امکانات مدل‌های رسمی آردوینو را دارد: پشتیبانی از ارتباط سریال، آنالوگ و دیجیتال، برنامه‌نویسی ساده از طریق Arduino IDE، سازگاری کامل با برد بورد و استفاده آسان در پروژه‌های کوچک. این برد انتخابی هوشمندانه برای دانشجویان، سازندگان و علاقمندان به اینترنت اشیاء است که به دنبال کیفیت قابل قبول با هزینه کمتر هستند.

در صورت بروز خطا در آپلود کد روی Arduino Nano CH340، در Arduino IDE گزینه Processor → ATmega328P (Old Bootloader) را انتخاب کنید.

مشخصات

برد Arduino Nano CH340 مجهز به میکروکنترلر ATmega328P با فرکانس کاری 16 مگاهرتز است و با بهره‌گیری از تراشه CH340G برای ارتباط USB به سریال، جایگزینی اقتصادی برای نسخه‌های دارای FT232 محسوب می‌شود. این برد دارای 14 پین ورودی/خروجی دیجیتال است که 6 عدد از آن‌ها قابلیت PWM دارند، به‌همراه 8 ورودی آنالوگ (A0 تا A7)، 3 پین GND، و پین‌های تغذیه شامل VIN، 5V و 3.3V. حافظه فلش آن 32 کیلوبایت (با 2KB رزرو برای بوت‌لودر)، حافظه SRAM برابر 2KB و EEPROM به اندازه 1KB است. تغذیه برد می‌تواند از طریق پورت mini USB یا پین VIN (با ولتاژ 6 تا 12 ولت) تأمین شود. این برد با ابعاد حدودی 45 در 18 میلی‌متر، برای نصب مستقیم روی برد بورد طراحی شده و از ارتباط‌های UART، I2C و SPI پشتیبانی می‌کند.

• ولتاژ کاری منطقی: 5V
• ولتاژ ورودی توصیه‌شده (VIN): 7V تا 12V
• ولتاژ ورودی مجاز: 6V تا 20V
• میکروکنترلر: ATmega328P
• تراشه مبدل USB به سریال: CH340G
• فرکانس کاری: 16MHz
• تعداد پین دیجیتال I/O: 14 عدد
• تعداد پین PWM: 6 عدد (D3, D5, D6, D9, D10, D11)
• تعداد ورودی آنالوگ: 8 عدد (A0 تا A7)
• حافظه Flash برابر  32KB (2KB رزرو برای بوت‌لودر)
• حافظه SRAM برابر 2KB
• حافظه EEPROM برابر  1KB
• پورت USB از نوع mini USB
• سطح منطق پین‌ها: 5V (سازگار با 3.3V با مقاومت پول‌داون)
• پورت‌های ارتباطی: UART، I2C، SPI
• پین ریست سخت‌افزاری: دارد
• ابعاد برد: حدود 45 × 18 میلی‌متر
• سازگاری با بردبورد: بله (Breadboard Friendly)

کاربردهای رایج

برد Arduino Nano CH340 به‌دلیل طراحی فشرده، مصرف انرژی پایین و پشتیبانی کامل از قابلیت‌های ارتباطی و پردازشی، در طیف گسترده‌ای از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. این برد به‌خصوص در فضاهایی که محدودیت ابعاد وجود دارد، مانند دستگاه‌های پوشیدنی، سیستم‌های توکار، پروژه‌های اینترنت اشیاء و رباتیک‌های سبک بسیار محبوب است. قابلیت نصب مستقیم روی برد بورد، سازگاری با ماژول‌های رایج، قیمت اقتصادی و سهولت برنامه‌نویسی، آن را به انتخابی ایده‌آل برای دانشجویان، سازندگان و طراحان مدارهای کاربردی تبدیل کرده است.

• پروژه‌های پوشیدنی (Wearables) مانند دستبند هوشمند یا حسگر ضربان قلب
• پروژه‌های اینترنت اشیاء (IoT) با ماژول‌های وای‌فای یا بلوتوث
• رباتیک سبک، کنترل موتورهای سروو و استپر
• کنترل نور و RGB LED در نورپردازی دکوراتیو یا افکت‌های نوری
• دیتالاگر محیطی برای ثبت دما، رطوبت، گاز و نور
• سیستم‌های هشدار و امنیتی (مانند دزدگیر یا هشدار دود)
• پروژه‌های آموزشی و دانشگاهی برای یادگیری برنامه‌نویسی و الکترونیک
• کنترلر صنعتی یا خانگی کوچک مانند تایمر، ترموستات، یا سیستم آبیاری
• ماژول‌های USB HID مانند شبیه‌ساز کیبورد یا موس
• نمونه‌سازی سریع مدارهای توکار و توسعه‌ی اولیه سخت‌افزار

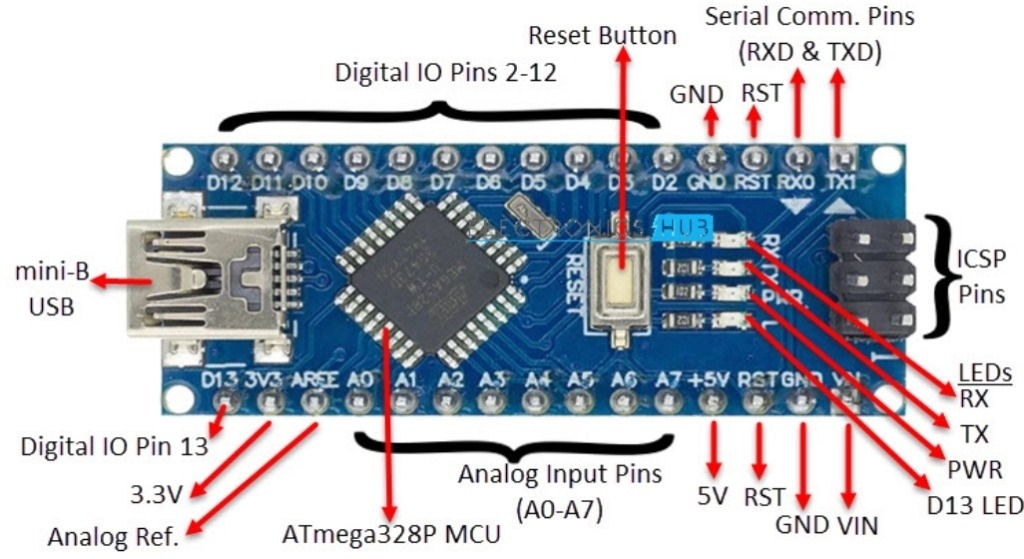

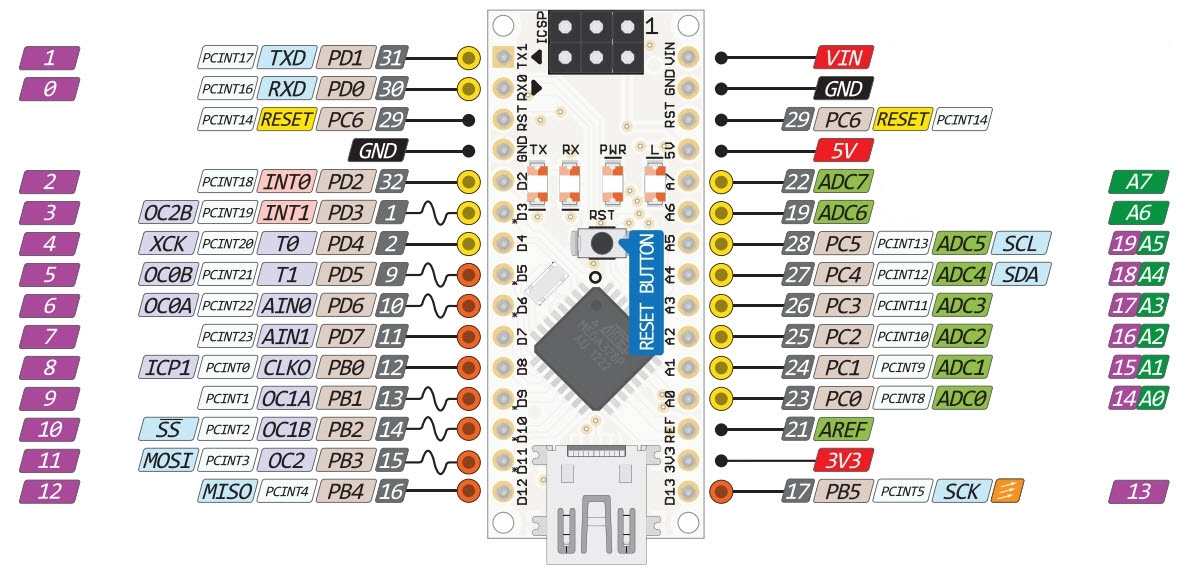

پین اوت

برد Arduino Nano V3.0 با وجود ابعاد کوچک خود، پین‌های متنوع و کاملی را برای ارتباط با ماژول‌ها، سنسورها و سایر تجهیزات الکترونیکی ارائه می‌دهد. این پین‌ها شامل ورودی/خروجی دیجیتال، ورودی آنالوگ، تغذیه، و پین‌های ارتباطی مانند UART، SPI و I2C هستند. چینش پین‌ها به‌گونه‌ای است که برد به‌راحتی روی بردبورد قرار می‌گیرد و بدون نیاز به سیم‌کشی پیچیده می‌توان مدارهای نمونه‌سازی شده را تست کرد.

تغذیه:

VIN: ورودی تغذیه (6 تا 12 ولت)
5V: خروجی 5 ولت تثبیت‌شده
3.3V: خروجی 3.3 ولت (حداکثر جریان کم)
GND: زمین یا منفی مدار (3 عدد)
RESET: ریست کردن دستی میکروکنترلر

دیجیتال:

D0 تا D13: ورودی/خروجی دیجیتال
D3, D5, D6, D9, D10, D11: خروجی PWM

آنالوگ:

A0 تا A7: ورودی آنالوگ (A6 و A7 فقط ورودی هستند)

پورت‌های ارتباطی:

UART: D0 (RX) و D1 (TX)
SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK)
I2C: A4 (SDA) و A5 (SCL)

مزایا Arduino Nano CH340

برد Arduino Nano CH340 به‌عنوان نسخه‌ای اقتصادی و بهینه‌شده از نانو، مزایای متعددی را برای کاربران فراهم می‌کند. ابعاد کوچک، قیمت مناسب، سازگاری کامل با Arduino IDE و دسترسی به پین‌های متنوع باعث شده این برد به انتخاب اول بسیاری از علاقه‌مندان، سازندگان و دانشجویان تبدیل شود. با وجود مبدل CH340 که هزینه کلی را کاهش می‌دهد، عملکرد برد کاملاً مشابه نسخه‌های رسمی است و در تمامی پروژه‌های کاربردی به‌خوبی پاسخ‌گو خواهد بود. قابلیت نصب مستقیم روی بردبورد، مصرف توان پایین، و منابع آموزشی فراوان از دیگر نقاط قوت این برد به‌شمار می‌رود.

• قیمت بسیار اقتصادی نسبت به نسخه‌های دارای FT232
• ابعاد کوچک و جمع‌وجور برای استفاده در پروژه‌های فشرده
• سازگار با Breadboard و مناسب برای نمونه‌سازی سریع
• مصرف توان پایین، مناسب برای پروژه‌های باتری‌خور
• قابلیت برنامه‌نویسی آسان از طریق Arduino IDE
• پشتیبانی کامل از پروتکل‌های ارتباطی UART, I2C, SPI
• دارای پین‌های متعدد ورودی/خروجی آنالوگ و دیجیتال
• مناسب برای پروژه‌های IoT، رباتیک، نورپردازی و اتوماسیون
• قابلیت کار با ولتاژ 5V و تغذیه انعطاف‌پذیر از طریق USB یا VI
• وجود منابع آموزشی و پروژه‌های آماده‌ی فراوان در اینترنت

راه‌اندازی اولیه برد Arduino Nano CH340

برد Arduino Nano CH340 به‌سادگی و تنها با چند گام قابل راه‌اندازی است. تنها تفاوت آن با نسخه‌های رسمی آردوینو در استفاده از تراشه‌ی CH340G به‌عنوان مبدل USB به سریال است که ممکن است نیاز به نصب دستی درایور داشته باشد. پس از نصب درایور، این برد مانند سایر مدل‌های آردوینو با محیط Arduino IDE برنامه‌ریزی می‌شود.

مراحل راه‌اندازی:

1- نصب Arduino IDE

• نرم‌افزار Arduino IDE را دانلود و نصب کنید.

2- نصب درایور CH340

• پس از اتصال برد، اگر در Device Manager به‌درستی شناسایی نشد، درایور CH340 را از منابع معتبر دانلود و نصب کنید.

3- اتصال برد به کامپیوتر

• از یک کابل mini USB استفاده کرده و برد را به پورت USB رایانه وصل کنید.

4- تنظیمات IDE:

• در نرم‌افزار Arduino IDE مراحل زیر را انجام دهید:
• از منوی Tools > Board گزینه‌ی Arduino Nano را انتخاب کنید.
• از منوی Tools > Processor گزینه‌ی ATmega328P (Old Bootloader) را انتخاب کنید (در بیشتر بردهای CH340 لازم است).
• از Tools > Port پورتی که برد در آن شناسایی شده (مثلاً COM3) را انتخاب کنید.

5- تست عملکرد با کد Blink

• از مسیر File > Examples > 01.Basics > Blink برنامه‌ی چشمک‌زن را باز کنید.
• روی دکمه Upload کلیک کنید.
• اگر LED داخلی روی پین D13 شروع به چشمک‌زدن کرد، همه‌چیز درست کار می‌کند.

شروع پروژه‌های واقعی

• حالا می‌تونید سنسورها، نمایشگرها، ماژول‌ها یا موتورهای مورد نظر رو متصل کرده و وارد دنیای ساخت و توسعه شوید.

سوالات متداول (FAQ)

1. آیا Arduino Nano CH340 با مدل‌های رسمی Arduino تفاوت عملکردی دارد؟

• خیر. تنها تفاوت در استفاده از مبدل USB به سریال CH340 به‌جای FT232 یا ATmega16U2 است. عملکرد میکروکنترلر ATmega328P کاملاً مشابه سایر مدل‌هاست.

2. چرا کامپیوتر برد را نمی‌شناسد یا پورت COM نمایش داده نمی‌شود؟

• احتمالاً درایور CH340 نصب نشده است. می‌توانید با جستجوی “CH340 driver” برای سیستم‌عامل خود، درایور را دانلود و نصب کنید.

3. گزینه‌ی Processor در Arduino IDE روی کدام حالت تنظیم شود؟

• برای اکثر بردهای CH340 باید از گزینه‌ی "ATmega328P (Old Bootloader)" در بخش Tools > Processor استفاده کنید.

4. آیا می‌توان Arduino Nano CH340 را با باتری یا منبع خارجی تغذیه کرد؟

• بله. از طریق پین VIN (با ولتاژ 7 تا 12 ولت) یا مستقیماً با 5V تثبیت‌شده می‌توان برد را تغذیه کرد.

5. پین A6 و A7 چه تفاوتی با بقیه دارند؟

• پین‌های A6 و A7 فقط ورودی آنالوگ هستند و نمی‌توان از آن‌ها به‌عنوان دیجیتال I/O استفاده کرد.

6. آیا این برد برای پروژه‌های نهایی و دائمی مناسب است؟

• بله، به‌شرط رعایت ملاحظات تغذیه و محافظت از پین‌ها، Arduino Nano CH340 می‌تواند در محصولات نهایی، سیستم‌های توکار و کاربردهای واقعی مورد استفاده قرار گیرد.

جمع‌بندی نهایی

برد Arduino Nano CH340 یکی از بهترین گزینه‌ها برای شروع و توسعه پروژه‌های الکترونیکی کوچک، آموزشی و حرفه‌ای است. این برد با وجود ابعاد کوچک، عملکرد کامل میکروکنترلر ATmega328P را در اختیار شما قرار می‌دهد و به‌واسطه‌ی استفاده از مبدل CH340G، قیمت نهایی آن بسیار اقتصادی‌تر از مدل‌های رسمی است. Nano CH340 با دارا بودن پین‌های متنوع دیجیتال و آنالوگ، پشتیبانی از ارتباط‌های UART، SPI و I2C، و برنامه‌نویسی آسان از طریق Arduino IDE، به ابزاری قابل اعتماد در طراحی سیستم‌های توکار، اینترنت اشیاء، رباتیک و نورپردازی تبدیل شده است.

با منابع آموزشی فراوان، نصب ساده، و سازگاری کامل با بردبورد، این برد هم برای مبتدیان مناسب است و هم برای طراحان حرفه‌ای که به دنبال ساخت نمونه‌های سریع، کاربردی و مقرون‌به‌صرفه هستند. اگر به دنبال بردی همه‌فن‌حریف با قیمت پایین و عملکرد بالا هستید، Arduino Nano CH340 یک انتخاب هوشمندانه است.

آشنایی و نحوه نصب و راه اندازی پکیج های LGT8F328 در نرم افزار و برد های آردوینو

Introduction

The Arduino Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one. In the design of this series of Arduino Nano, IC CH340 is used instead of FT232, and in order to communicate with the board, the CH340 driver must be installed on the system.

Specification

Microcontroller: ATmega168 or ATmega328
Using IC CH340 instead of FT232
Operating Voltage (logic level): 5 V
Input Voltage (recommended): 5 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
DC Current per I/O Pin: 40 mA
Flash Memory: 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
SRAM: 1 KB (ATmega168) or 2 KB (ATmega328)
EEPROM: 512 bytes (ATmega168) or 1 KB (ATmega328)
Clock Speed: 16 MHz
Dimensions: 45 x 18 mm
Weigth: 5 g
