پک باتری خورشیدی 51.2V 100Ah LiFePO4 با بهره‌گیری از فناوری لیتیوم آهن فسفات و سیستم مدیریت هوشمند باتری (BMS)، عملکردی پایدار، ایمن و طولانی‌مدت را برای انواع سیستم‌های ذخیره انرژی فراهم می‌کند. این باتری با ولتاژ استاندارد 51.2 ولت، سازگاری بالایی با اکثر اینورترهای خورشیدی داشته و گزینه‌ای مناسب برای مصارف خانگی، تجاری و صنعتی محسوب می‌شود.

همچنین این باتری با عمر بالا و دشارژ 90٪، گزینه‌ای اقتصادی برای استفاده بلندمدت به شمار می‌آید قابلیت اتصال موازی برای افزایش ظرفیت، ایمنی بالا در برابر اضافه‌شارژ و دشارژ، و طراحی ماژولار رک‌مونت، این باتری را به انتخابی ایده‌آل برای سیستم‌های خورشیدی آفگرید و هیبرید تبدیل کرده است. همچنین عدم وجود اثر حافظه و پایداری عملکرد در شرایط دمایی مختلف، بهره‌وری و اطمینان در استفاده بلندمدت را تضمین می‌کند.

مشخصات فنی

پک باتری لیتیوم آهن فسفات 51.2 ولت 100 آمپرساعت با تمرکز بر عملکرد پایدار، ایمنی بالا و طول عمر طولانی طراحی شده است. این باتری با بهره‌گیری از سلول‌های LiFePO4 و سیستم مدیریت هوشمند (BMS)، پارامترهای الکتریکی و محیطی را به‌صورت دقیق کنترل کرده و امکان استفاده مطمئن در سیستم‌های خورشیدی، ذخیره‌ساز انرژی و برق پشتیبان را فراهم می‌کند. مشخصات فنی این محصول به‌گونه‌ای تعریف شده‌اند که بالاترین بازدهی، سازگاری با اینورترهای متداول و قابلیت توسعه در پروژه‌های مختلف را تضمین نمایند.

مشخصات الکتریکی

• مدل: SW51200TW2
• مارک: SUNWAYTECH
• نوع باتری: لیتیوم آهن فسفات (LiFePO4)
• ولتاژ نامی: 51.2 ولت DC
• ظرفیت نامی: 100 آمپر ساعت
• انرژی نامی: 10.24 کیلووات‌ساعت
• ظرفیت قابل استفاده: حدود 9.2 کیلووات‌ساعت
• ولتاژ شارژ: 56.8 ولت
• ولتاژ دشارژ: 45.6 ولت
• جریان شارژ / دشارژ پیشنهادی: 50 آمپر
• حداکثر جریان شارژ / دشارژ: 100 آمپر (حداکثر تا 3 ثانیه)
• عمق دشارژ (DOD): تا 90٪

مشخصات عملکردی و طول عمر

• عمر چرخه‌ای: بیش از 60000 سیکل در 90٪ DOD و دمای 25±5°C
• طول عمر طراحی: بیش از 10 سال
• خوددشارژی: بسیار کم (قابل نگهداری تا 10 ماه بدون شارژ مجدد)
• اثر حافظه: ندارد

سیستم مدیریت باتری (BMS)

• محافظت در برابر اضافه‌شارژ
• محافظت در برابر اضافه‌دشارژ
• محافظت در برابر جریان بیش‌ازحد
• محافظت در برابر اتصال کوتاه
• محافظت در برابر افزایش یا کاهش غیرعادی دما
• بالانس خودکار سلول‌ها
• پایش هوشمند وضعیت باتری

شرایط محیطی

دمای کاری: 0 تا 40 درجه سانتی‌گراد
دمای نگهداری: 20- تا 70+ درجه سانتی‌گراد
رطوبت مجاز: 10٪ تا 80٪ (بدون میعان و تشکیل قطره)

ارتباطات و سازگاری

• پروتکل‌های ارتباطی: RS485 / CAN / Bluetooth
• سازگار با: اکثر اینورترهای خورشیدی و سیستم‌های ذخیره انرژی
• قابلیت اتصال موازی: دارد (برای افزایش ظرفیت و بیش‌ازحد
• محافظت در برابر اتصال کوتاه
• محافظت در برابر افزایش یا کاهش غیرعادی دما
• بالانس خودکار سلول‌ها
• پایش هوشمند وضعیت باتری

شرایط محیطی

• دمای کاری: 0 تا 40 درجه سانتی‌گراد
• دمای نگهداری: 20- تا 70+ درجه سانتی‌گراد
• رطوبت مجاز: 10٪ تا 80٪ (بدون میعان)

مشخصات فیزیکی

نوع نصب: رک‌مونت 19 اینچ
ابعاد (میلی‌متر): 520 × 520 × 180
وزن: حدود 110 کیلوگرم

استانداردها و گواهینامه‌ها

• CE
• IEC
• UN38.3
• MSDS

رابط‌ها و اتصالات دستگاه

در این بخش، اجزا و رابط‌های موجود در پنل جلویی و پشتی پک باتری لیتیوم آهن فسفات 51.2V 100Ah می باشد. این رابط‌ها برای کنترل، مانیتورینگ، ارتباط با اینورتر و اتصال ایمن باتری به سیستم طراحی شده‌اند و نقش مهمی در عملکرد صحیح، ایمنی و مدیریت هوشمند باتری ایفا می‌کنند.

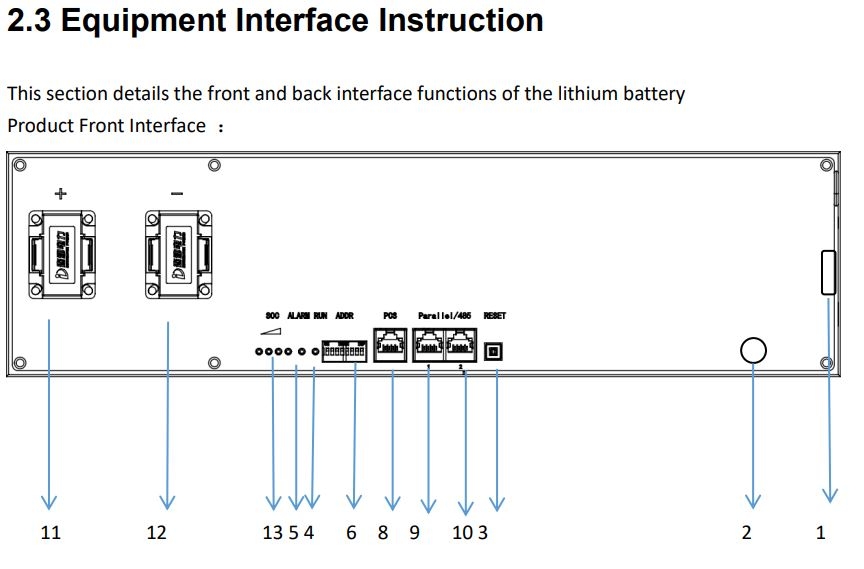

رابط‌های پنل جلویی باتری

پنل جلویی باتری شامل ترمینال‌های قدرت، پورت‌های ارتباطی، کلیدها و نشانگرهای وضعیت است که امکان اتصال الکتریکی، پایش عملکرد و تنظیمات سیستم را فراهم می‌سازد.

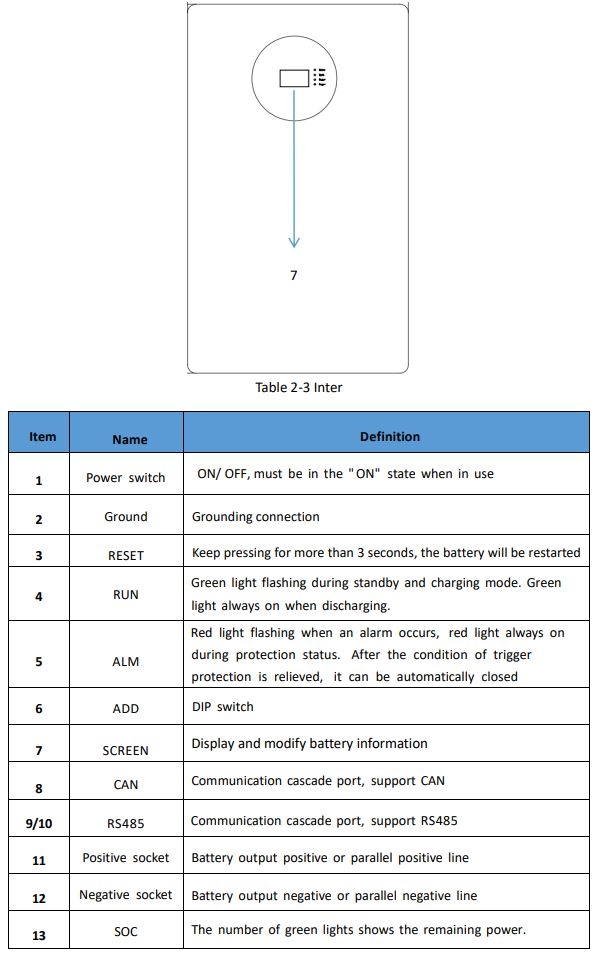

اجزای پنل جلویی

1. کلید روشن/خاموش (Power Switch)

• این کلید برای روشن یا خاموش کردن باتری استفاده می‌شود. در زمان بهره‌برداری، کلید باید حتماً در وضعیت ON قرار داشته باشد.

2. اتصال زمین (Ground)

• ترمینال مخصوص اتصال ارت جهت افزایش ایمنی و جلوگیری از خطرات الکتریکی.

3. دکمه ریست (RESET)

• با نگه‌داشتن این دکمه به مدت بیش از 3 ثانیه، باتری ری‌استارت می‌شود. این قابلیت معمولاً پس از بروز خطا یا آلارم استفاده می‌گردد.

4. نشانگر RUN (وضعیت عملکرد)

• چراغ سبز چشمک‌زن: باتری در حالت آماده‌به‌کار یا در حال شارژ
• چراغ سبز ثابت: باتری در حال دشارژ و تأمین انرژی

5. نشانگر ALM (آلارم)

• چراغ قرمز چشمک‌زن: بروز هشدار یا خطا
• چراغ قرمز ثابت: فعال شدن حالت حفاظتی
• پس از رفع شرایط خطا، آلارم به‌صورت خودکار غیرفعال می‌شود.

6. کلید ADD (DIP Switch)

• برای تنظیم آدرس باتری در سیستم‌های دارای چند باتری موازی استفاده می‌شود.

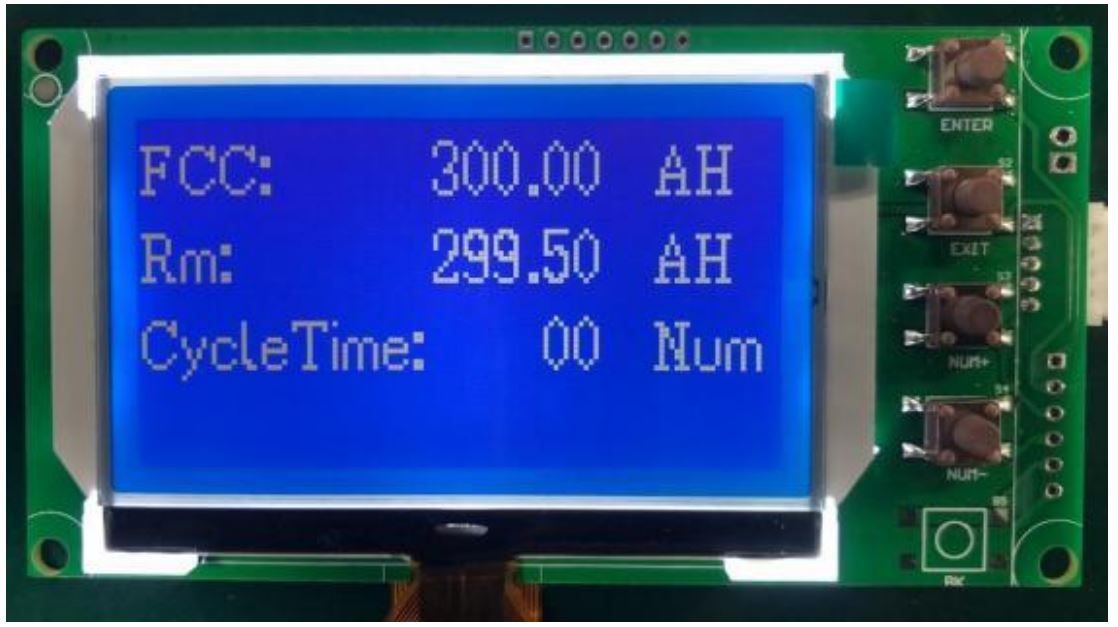

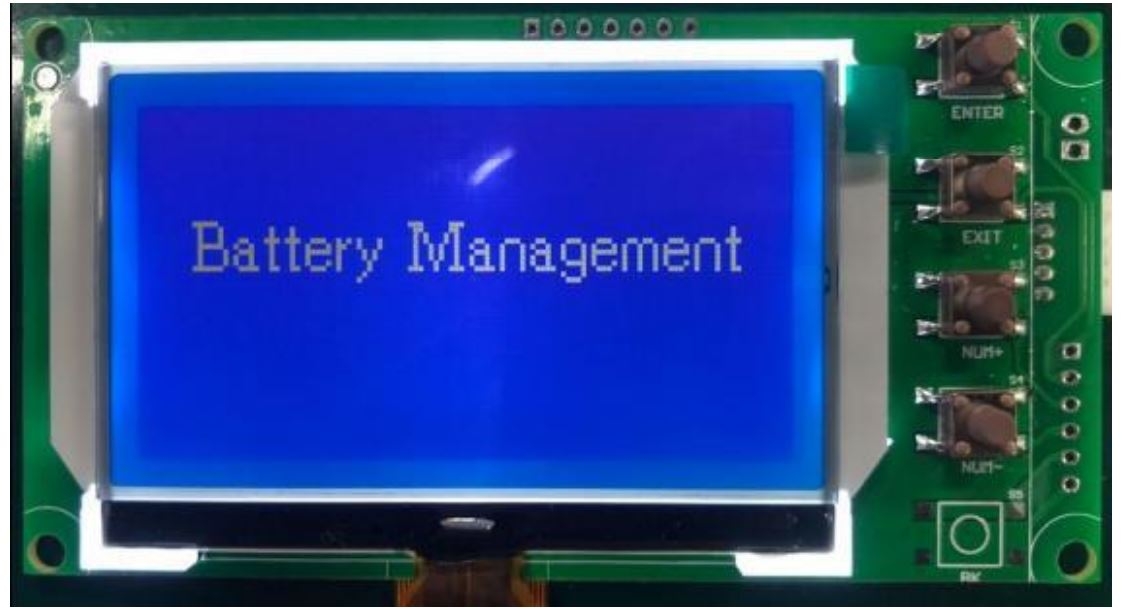

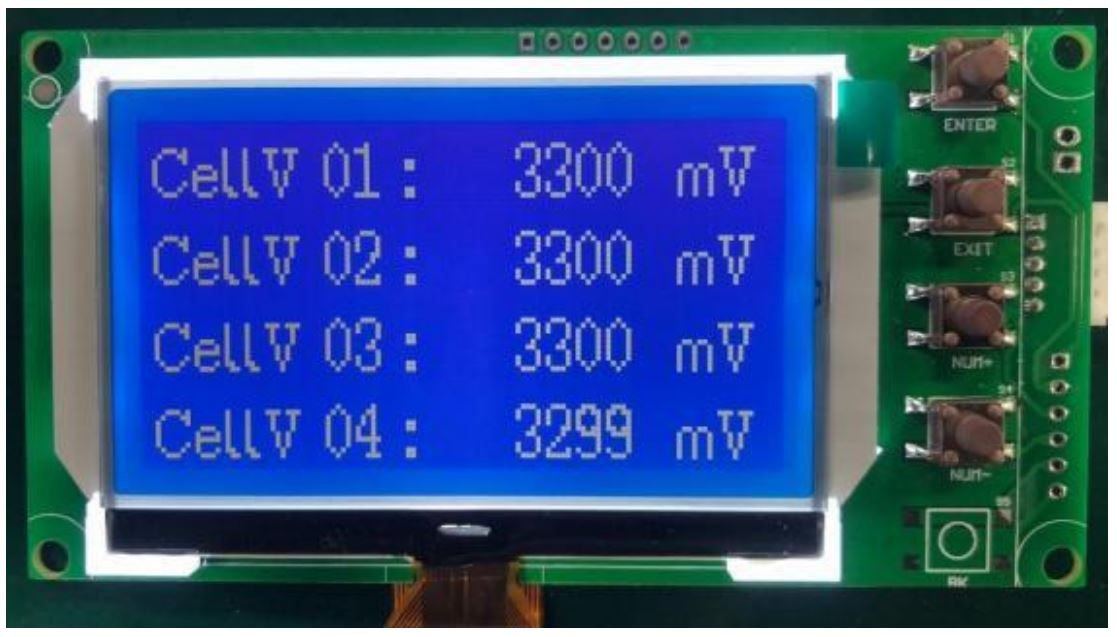

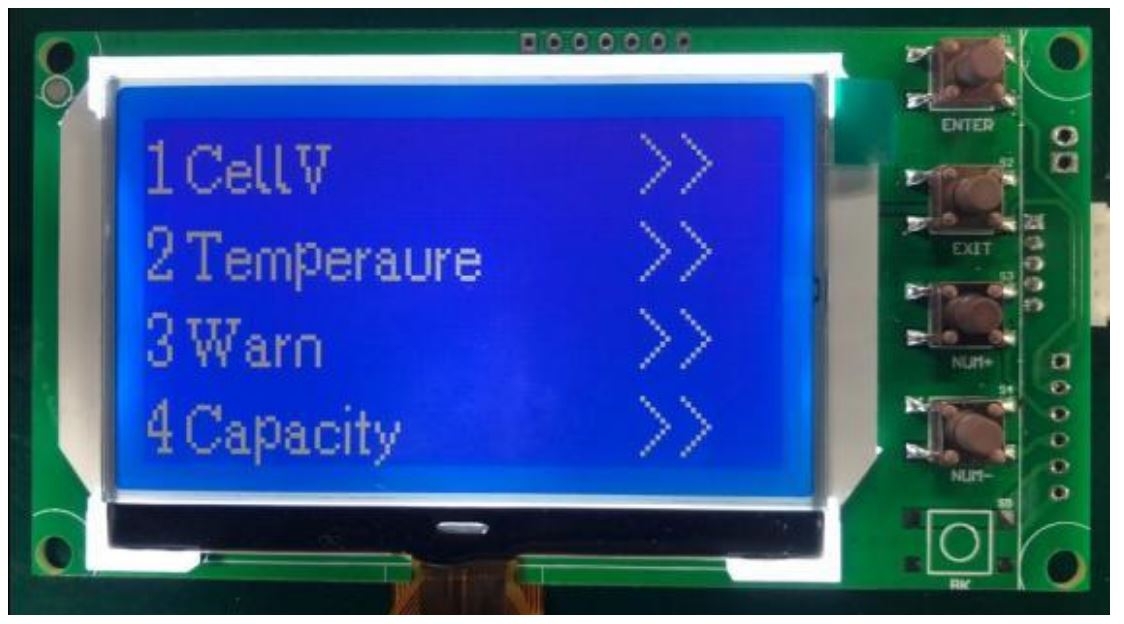

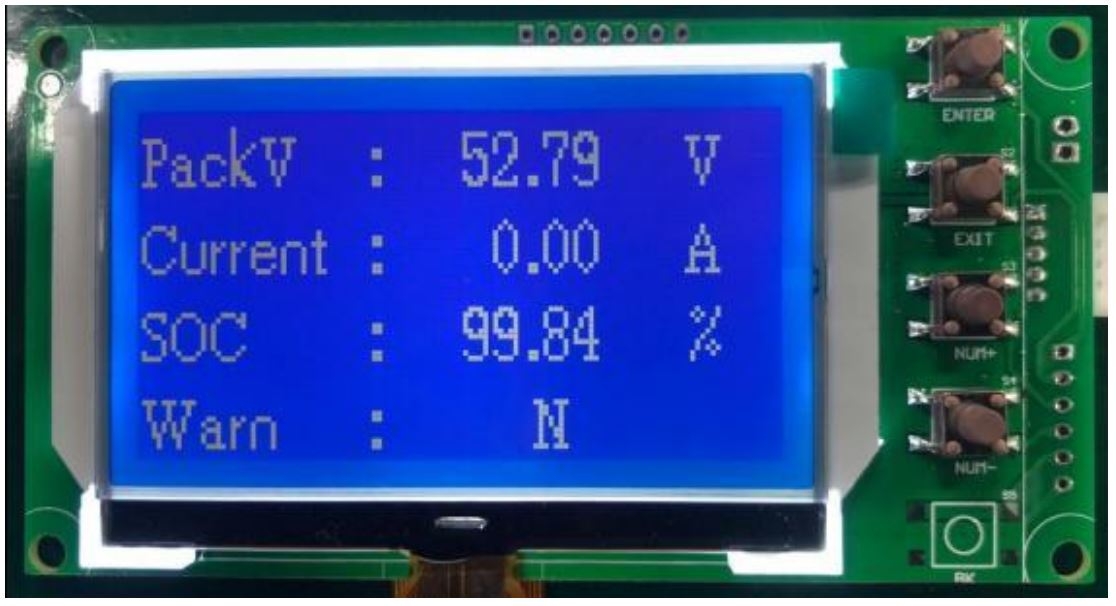

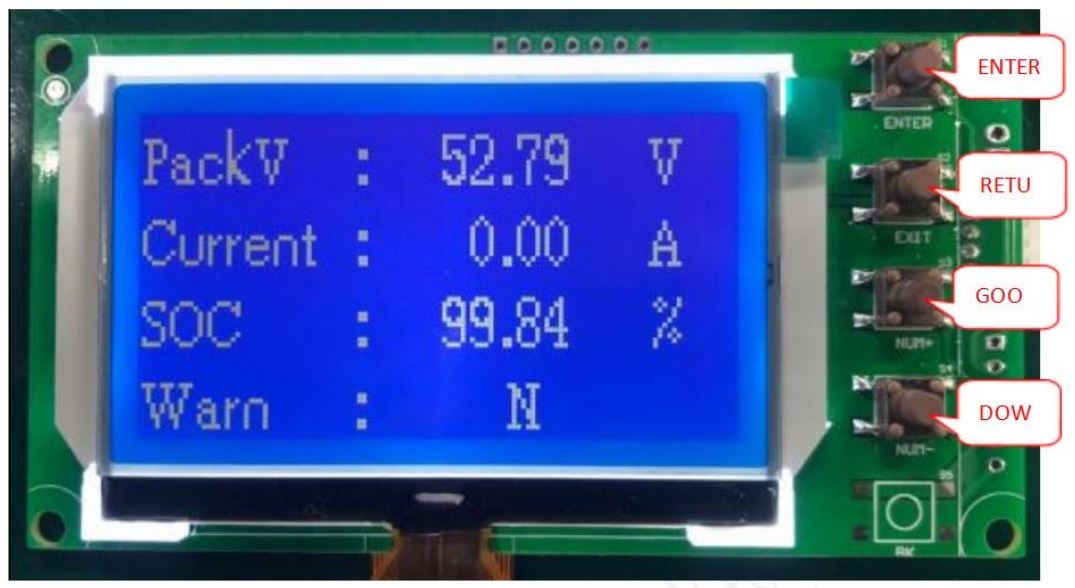

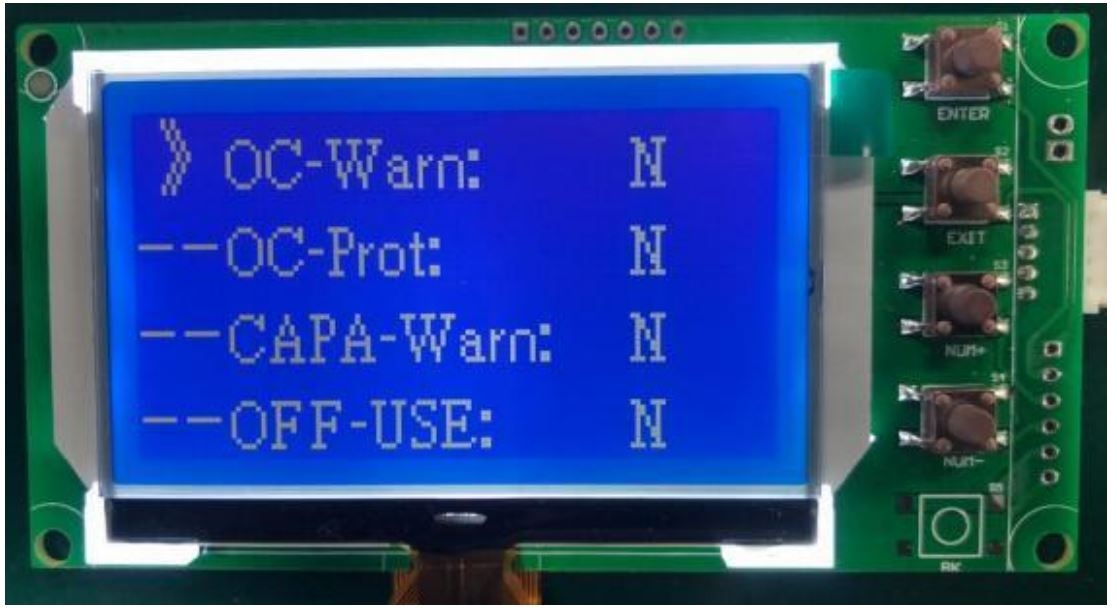

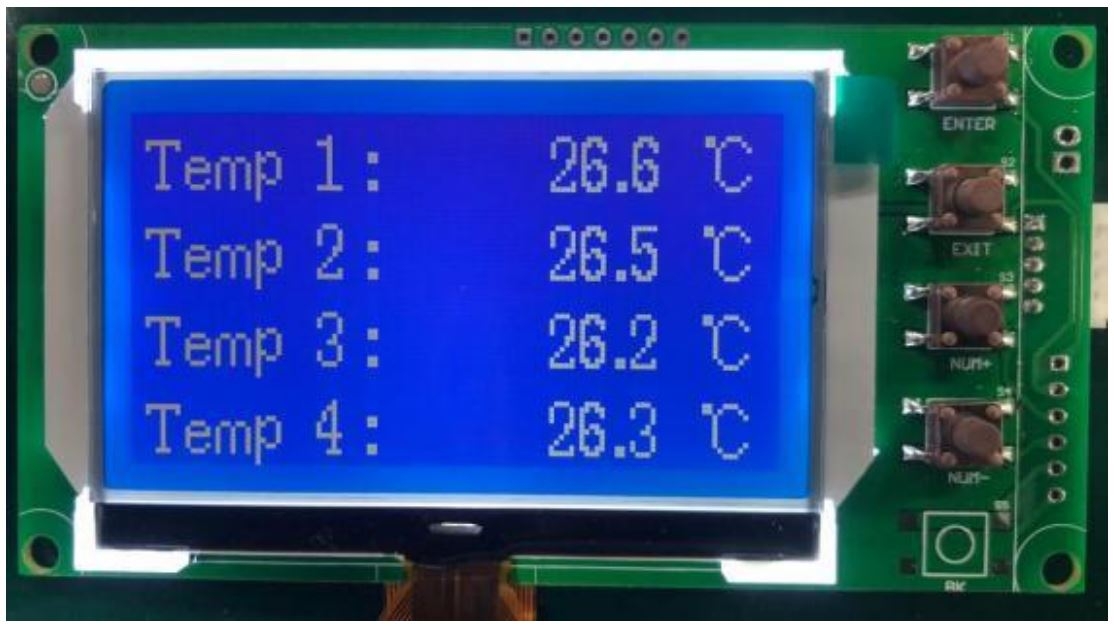

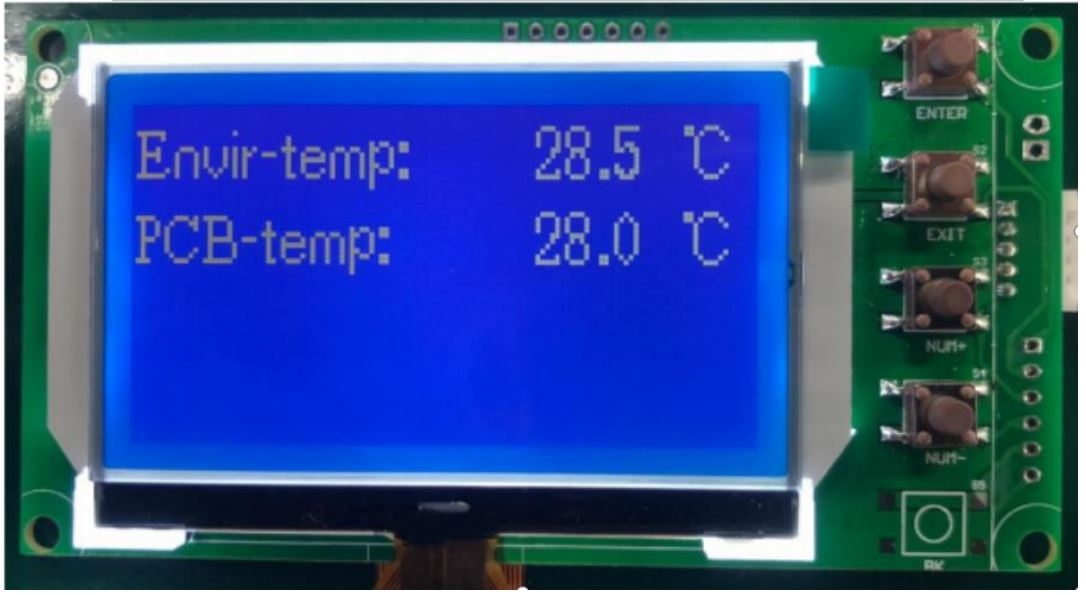

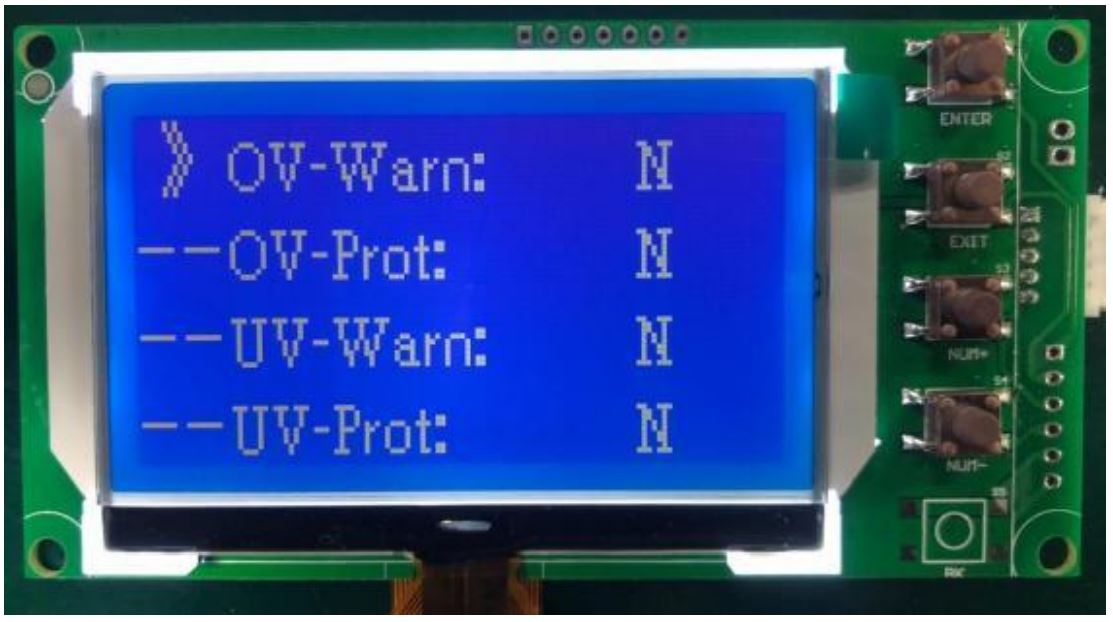

7. صفحه‌نمایش (Screen)

• نمایش اطلاعات مهم باتری از جمله ولتاژ، ظرفیت، وضعیت شارژ (SOC)، آلارم‌ها و امکان تنظیم برخی پارامترها.

8. پورت ارتباطی CAN

• پورت ارتباطی برای اتصال باتری به اینورتر یا سایر باتری‌ها از طریق پروتکل CAN.

9 و 10. پورت‌های RS485

ترمینال‌های قدرت باتری

11. ترمینال مثبت (Positive Socket)

خروجی قطب مثبت باتری یا اتصال مثبت در حالت اتصال موازی.

12. ترمینال منفی (Negative Socket)

خروجی قطب منفی باتری یا اتصال منفی در حالت اتصال موازی.

نشانگر سطح شارژ

13. نشانگر SOC

تعداد چراغ‌های سبز روشن، میزان شارژ باقی‌مانده باتری (State of Charge) را نمایش می‌دهد و به کاربر امکان پایش سریع وضعیت انرژی را می‌دهد.

طراحی رابط‌ها و اتصالات این پک باتری به‌گونه‌ای انجام شده که نصب آسان، ایمنی بالا، ارتباط پایدار با اینورتر و مدیریت هوشمند سیستم را تضمین کند. وجود پورت‌های CAN و RS485، نمایشگر داخلی و نشانگرهای LED، این باتری را برای استفاده در سیستم‌های خورشیدی حرفه‌ای و مقیاس‌پذیر کاملاً مناسب کرده است.

عملکرد کلیدهای DIP Switch

کلید ADD یا DIP Switch یکی از اجزای اصلی سیستم مدیریت ارتباطی باتری است که در زمان استفاده از چند پک باتری به‌صورت موازی، وظیفه تنظیم شناسه سخت‌افزاری (Hardware Address) هر ماژول را بر عهده دارد. این کلید کمک می‌کند تا هر باتری در شبکه موازی، دارای آدرس منحصر‌به‌فرد مشخصی باشد و بتوان داده‌ها و فرمان‌ها را میان آن‌ها بدون تداخل منتقل کرد.

عملکرد کلید ADD (DIP Switch)

در هنگام اتصال چند باتری به‌صورت موازی، ارتباط بین باتری‌ها از طریق پورت‌های ارتباطی (RS485/CAN) برقرار می‌شود. به منظور تشخیص هر ماژول در این شبکه، از کلید ADD روی برد استفاده می‌گردد تا آدرس سخت‌افزاری هر دستگاه تعیین شود.

کلید DIP شامل هشت بیت (bit1 تا bit8) است که هر بیت می‌تواند در وضعیت “0” یا “1” قرار گیرد.

عملکرد این بیت‌ها به‌صورت زیر تعریف شده است:

• bit1 تا bit4 ➤ برای تعیین آدرس میزبان (Host Address)
• bit5 تا bit8 ➤ برای تعیین تعداد باتری‌های زیرمجموعه (Slave Number)

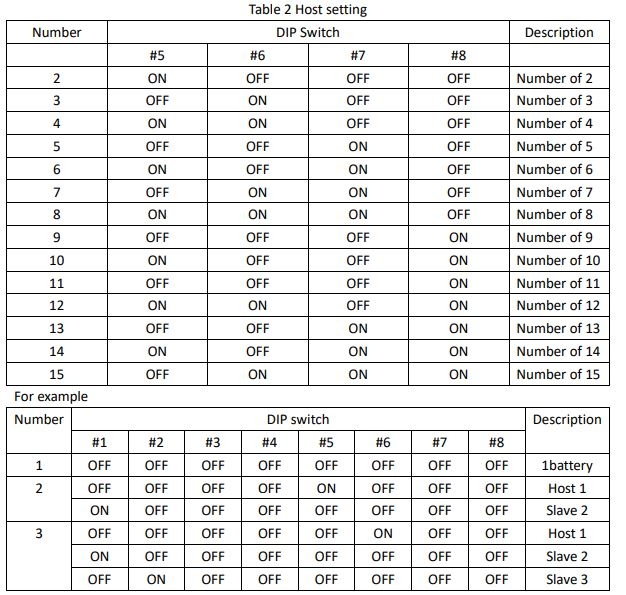

تنظیمات میزبان (Host Settings)

برای پکی که نقش میزبان (Master) را در ارتباط دارد:

• بیت‌های 1 تا 4 روی 0 تنظیم شود➤ برای تعیین تعداد باتری‌های زیرمجموعه (Slave Number)

تنظیمات میزبان (Host Settings)

برای پکی که نقش میزبان (Master) را در ارتباط دارد:

• بیت‌های 1 تا 4 روی 0 تنظیم می‌شوند (آدرس میزبان ثابت و برابر با 0 است).
• بیت‌های 5 تا 8 بر اساس تعداد باتری‌های Slave تنظیم می‌شوند. به‌طور مثال:

  • • 1 باتری Slave → 0001
    • 2 باتری Slave → 0010
    • 3 باتری Slave → 0011
      و به همین ترتیب.

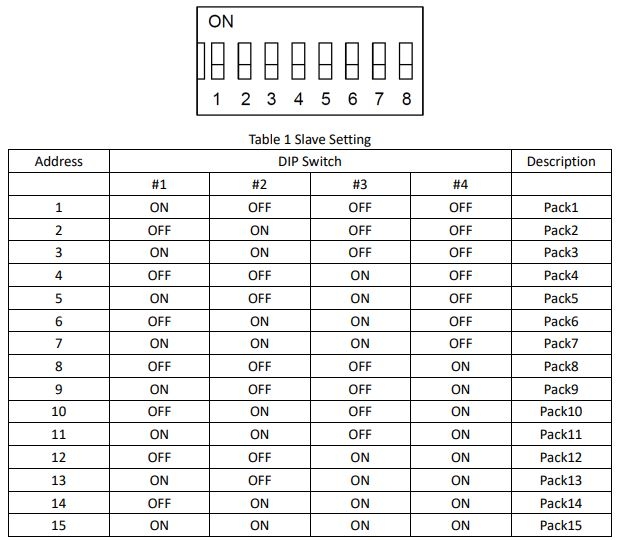

تنظیمات زیرمجموعه یا Slave

برای هر باتری که در سیستم به‌صورت زیرمجموعه (Slave) عمل می‌کند:

• بیت‌های 1 تا 4 بر اساس شماره ترتیب دستگاه تنظیم می‌شوند (محدوده آدرس از 1 تا 15).
• بیت‌های 5 تا 8 در حالت ثابت 0 قرار می‌گیرند.

به این ترتیب، هر باتری Slave آدرس اختصاصی خود را دریافت کرده و امکان برقراری ارتباط صحیح در شبکه موازی ایجاد می‌شود.

نکات مهم هنگام تنظیم DIP Switch

1. پیش از انجام تنظیمات، باتری را خاموش کنید تا تغییر آدرس به‌درستی اعمال گردد.
2. پس از تنظیم، باتری را ریست یا روشن کنید تا تنظیمات جدید فعال شوند.
3. در یک سیستم موازی، همیشه یک باتری باید به‌عنوان میزبان (Host) مشخص گردد.
4. نباید دو باتری دارای آدرس یکسان باشند، زیرا موجب اختلال در ارتباط شبکه می‌شود.

هدف استفاده از DIP Switch

این سیستم طراحی شده تا در صورت افزایش تعداد باتری‌ها در پروژه‌های بزرگ، ارتباط و پایش بین ماژول‌ها ساده و استاندارد انجام گیرد. DIP Switch نقش کلیدی در: تعیین شناسه هر باتری، مدیریت ارتباط انبوه، و هماهنگی اطلاعات بین ماژول‌های مختلف را برعهده دارد.

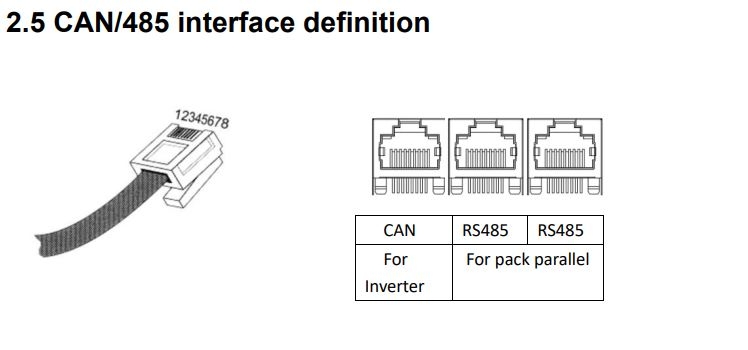

رابط CAN / RS485

پک باتری لیتیوم آهن فسفات 51.2V 200Ah به رابط‌های ارتباطی CAN و RS485 مجهز شده است تا امکان ارتباط پایدار با اینورتر و همچنین اتصال موازی چند پک باتری فراهم گردد. این رابط‌ها نقش کلیدی در تبادل اطلاعات، مانیتورینگ وضعیت باتری و هماهنگی بین ماژول‌ها ایفا می‌کنند.

در پنل جلویی دستگاه، سه پورت RJ45 تعبیه شده است:

• پورت CAN: مخصوص ارتباط باتری با اینورتر
• دو پورت RS485: مخصوص ارتباط بین باتری‌ها در حالت اتصال موازی (Pack Parallel)

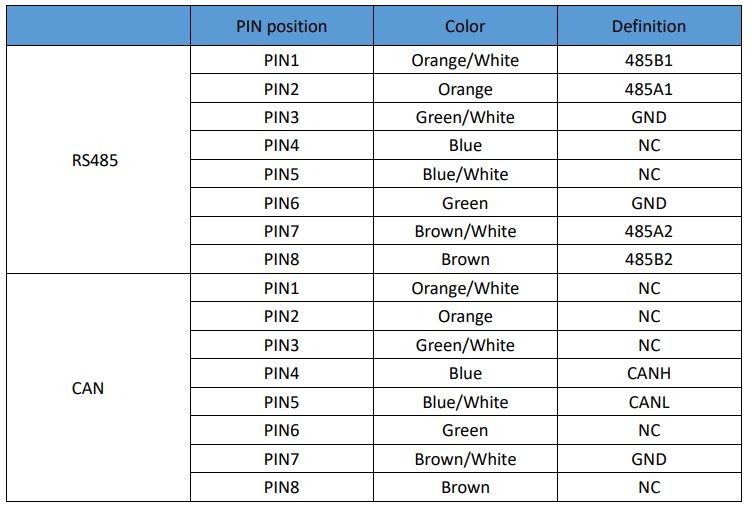

تعریف پین‌های رابط RS485

رابط RS485 برای ارتباط بین پک‌های باتری در سیستم‌های موازی استفاده می‌شود. تعریف پین‌های این رابط به شرح جدول زیر است:

توضیح:

• A و B خطوط ارتباطی RS485 هستند.
• GND برای مرجع زمین ارتباط استفاده می‌شود.
• NC به معنی بدون اتصال (No Connection) است.

تعریف پین‌های رابط CAN

رابط CAN جهت ارتباط مستقیم باتری با اینورتر و تبادل داده‌های BMS مورد استفاده قرار می‌گیرد.

توضیح:

• CANH و CANL خطوط اصلی ارتباط CAN هستند.
• GND مرجع زمین ارتباطی را فراهم می‌کند.

توضیح کاربرد پورت‌ها

CAN (For Inverter)

• این پورت برای ارتباط مستقیم باتری با اینورتر استفاده می‌شود و اطلاعاتی مانند ولتاژ، جریان، دما، وضعیت شارژ (SOC)، آلارم‌ها و فرمان‌های حفاظتی BMS از طریق آن منتقل می‌گردد.

RS485 (For Pack Parallel)

• این پورت‌ها برای اتصال چند پک باتری به‌صورت موازی به کار می‌روند و امکان هماهنگی و مدیریت مرکزی باتری‌ها را فراهم می‌کنند.

نکات مهم نصب و ارتباط

• هنگام استفاده از ارتباط CAN با اینورتر، از کابل و پین‌بندی مطابق جدول استفاده شود.
• در اتصال موازی باتری‌ها، تنظیم صحیح کلید ADD (DIP Switch) برای هر ماژول الزامی است.
• پیش از اتصال یا جداسازی کابل‌های ارتباطی، باتری‌ها را خاموش کنید.
• استفاده از کابل استاندارد RJ45 توصیه می‌شود تا کیفیت و پایداری ارتباط تضمین گردد.

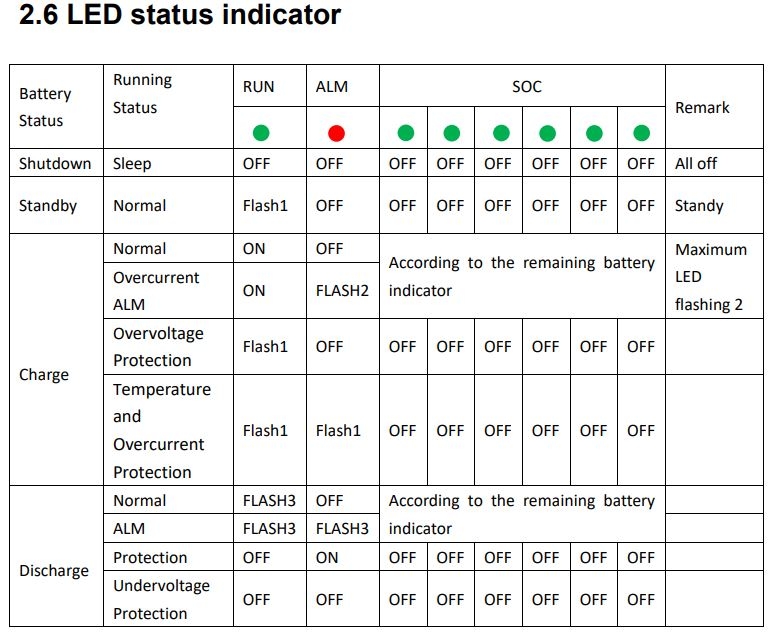

نشانگر وضعیت LED

پک باتری لیتیوم آهن فسفات 51.2V 200Ah مجهز به نشانگرهای LED وضعیت است که به کاربر امکان می‌دهد تنها با مشاهده چراغ‌ها، از وضعیت عملکرد، شارژ، دشارژ و هشدارهای حفاظتی باتری مطلع شود. این نشانگرها شامل چراغ‌های RUN، ALM و SOC هستند.

معرفی چراغ‌ها

• RUN (سبز): نمایش وضعیت عملکرد باتری
• ALM (قرمز): نمایش وضعیت هشدار یا فعال شدن حفاظت‌های BMS
• SOC (سبز): نمایش میزان شارژ باقی‌مانده باتری

توضیح الگوی چشمک‌زدن (Flash Mode)

• Flash 1: چشمک آهسته – وضعیت آماده‌به‌کار یا حفاظت
• Flash 2: چشمک متوسط – هشدار اضافه‌جریان
• Flash 3: چشمک سریع – حالت دشارژ یا هشدار در دشارژ

توضیح نشانگر SOC

چراغ‌های SOC میزان شارژ باقی‌مانده باتری را نمایش می‌دهند. هر چراغ سبز نشان‌دهنده بخشی از ظرفیت باتری است و با افزایش یا کاهش شارژ، تعداد چراغ‌های روشن تغییر می‌کند.

نکات مهم

• در صورت روشن شدن چراغ ALM، وضعیت باتری و شرایط کاری بررسی شود.
• برخی هشدارها پس از رفع شرایط به‌صورت خودکار پاک می‌شوند.
• در صورت فعال شدن حفاظت، ممکن است نیاز به ریست باتری باشد.

اتصال موازی باتری‌ها (Battery Paralleling)

پک باتری لیتیوم آهن فسفات 51.2V 200Ah از قابلیت اتصال موازی چند ماژول پشتیبانی می‌کند تا ظرفیت کلی سیستم (Ah و kWh) متناسب با نیاز پروژه افزایش یابد. ارتباط بین باتری‌ها به‌صورت اتوماتیک از طریق BMS و رابط RS485 انجام می‌شود.

اصل عملکرد اتصال موازی

در سیستم موازی:

• ولتاژ نامی سیستم ثابت (51.2V) باقی می‌ماند
• ظرفیت کل باتری (Ah) با افزایش تعداد ماژول‌ها افزایش می‌یابد
• BMS هر ماژول از طریق ارتباط RS485 با سایر باتری‌ها همگام می‌شود

هر باتری دارای شناسه BMS (BMS ID) مستقل است که از طریق کلید ADD (DIP Switch) تنظیم می‌گردد.

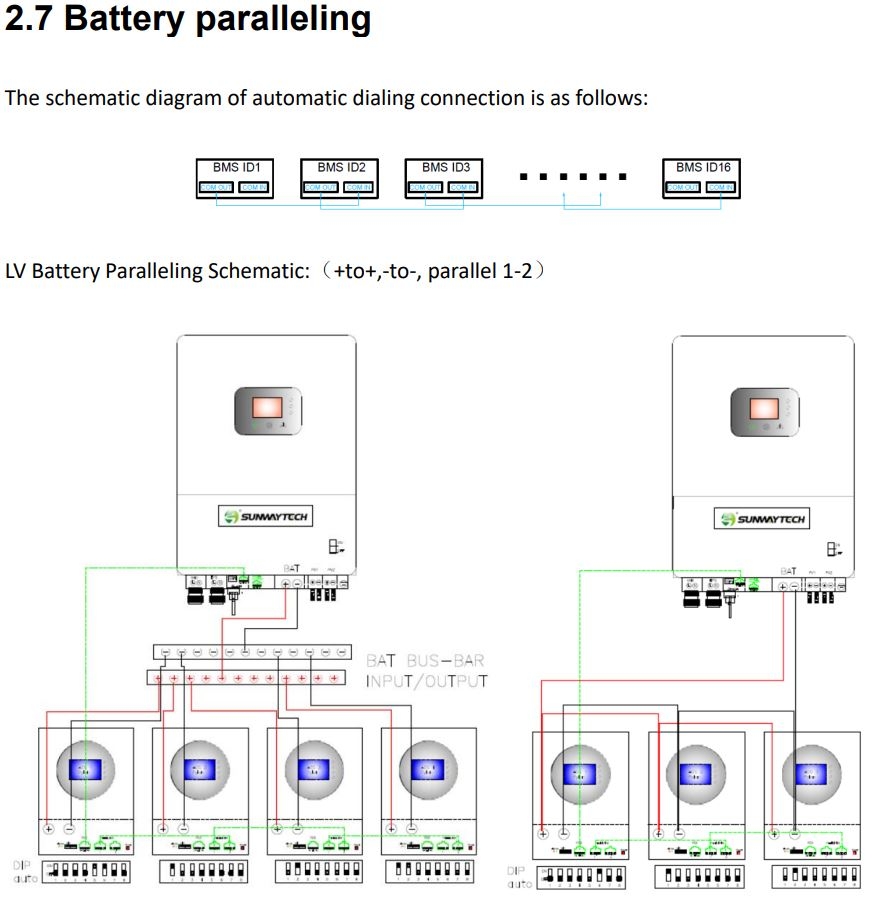

نمودار اتصال خودکار BMS

در اتصال موازی، باتری‌ها به‌صورت زنجیره‌ای از طریق پورت RS485 به یکدیگر متصل می‌شوند و سیستم به‌طور خودکار Host و Slave را تشخیص می‌دهد.

BMS ID1 → BMS ID2 → BMS ID3 → ... → BMS ID16

حداکثر تا 16 ماژول باتری می‌توانند به‌صورت موازی در یک سیستم کار کنند.

شماتیک اتصال موازی باتری LV

(+ to + ، − to − ، Parallel 1–2)

اصول سیم‌کشی قدرت

• ترمینال مثبت (+) تمام باتری‌ها به باس‌بار مثبت متصل شود
• ترمینال منفی (−) تمام باتری‌ها به باس‌بار منفی متصل گردد
• خروجی باس‌بار به ورودی BAT اینورتر متصل شود
• استفاده از BAT BUS-BAR برای توزیع یکنواخت جریان الزامی است

اتصال به اینورتر

• باتری‌ها از طریق باس‌بار به ترمینال BAT اینورتر متصل می‌شوند
• ارتباط CAN فقط بین باتری Host و اینورتر برقرار می‌شود
• باتری‌های Slave صرفاً از طریق RS485 با Host در ارتباط هستند

تنظیم کلید ADD در اتصال موازی

• یک باتری به‌عنوان Host انتخاب شود (ID = 0)
• سایر باتری‌ها به‌عنوان Slave با آدرس‌های 1 تا 15 تنظیم شوند
• هر باتری باید دارای آدرس یکتا باشد
• تنظیمات ADD باید قبل از روشن کردن سیستم انجام شود

مراحل راه‌اندازی اتصال موازی

1. خاموش بودن تمام باتری‌ها را بررسی کنید
2. تنظیم صحیح DIP Switch (ADD) برای هر باتری
3. اتصال کابل‌های RS485 بین باتری‌ها
4. اتصال کابل‌های قدرت (+ و −) به باس‌بار
5. اتصال باتری Host به اینورتر از طریق CAN
6. روشن کردن باتری‌ها به‌ترتیب از Host به Slave

نکات ایمنی و فنی

از باتری‌های هم‌مدل و هم‌ظرفیت استفاده شود
اختلاف SOC بین باتری‌ها قبل از موازی‌سازی کمتر از 5٪ باشد
طول کابل‌های قدرت تا حد امکان یکسان انتخاب شود
اتصال یا جداسازی باتری‌ها در حالت روشن ممنوع است
سیستم ارت (Ground) به‌درستی متصل گردد

ظرفیت نمونه سیستم موازی

• تعداد باتری 1 ولتاژ سیستم 51.2V ظرفیت کل 5.12kWh
• تعداد باتری 4 ولتاژ سیستم  51.2V ظرفیت کل 20.48kWh
• تعداد باتری 8 ولتاژ سیستم  51.2V ظرفیت کل 40.96kWh
• تعداد باتری 16 ولتاژ سیستم  51.2V ظرفیت کل 81.92kWh

سیستم مدیریت باتری (Battery Management System - BMS)

سیستم مدیریت باتری (BMS) وظیفه‌ی پایش، کنترل و محافظت هوشمند از سلول‌ها و ماژول‌های باتری را بر عهده دارد تا باتری در تمام شرایط کاری در محدوده‌ی ایمن ولتاژ، جریان و دما فعالیت کند.

این سیستم شامل مجموعه‌ای از حفاظت‌ها و آلارم‌ها (Protection & Alarm) است که در ادامه توضیح داده شده است.

حفاظت و هشدار اضافه‌ولتاژ در شارژ (Over Voltage Alarm/Protection in Charging)

هنگامی‌که مجموع ولتاژ باتری یا ولتاژ هر سلول به مقدار هشدار (Alarm) تعیین‌شده در طی شارژ نزدیک شود، چراغ هشدار (ALM) شروع به چشمک‌زدن می‌کند.اگر ولتاژ از مقدار حفاظتی (Protection) فراتر رود، چراغ هشدار روشن شده و فرآیند شارژ متوقف می‌شود.پس از بازگشت ولتاژ سلول‌ها یا کل باتری به محدوده‌ی مجاز، حفاظت به‌صورت خودکار لغو می‌گردد.

حفاظت کاهش ولتاژ در دشارژ (Low Voltage Protection in Discharging)

در حالت تخلیه، اگر ولتاژ مجموع باتری یا هر سلول به کمتر از مقدار حفاظت تعیین‌شده برسد، سیستم تأمین توان خروجی را متوقف می‌کند تا از تخلیه بیش‌ازحد جلوگیری شود.پس از بازگشت ولتاژ سلول‌ها به محدوده‌ی مجاز، حفاظت لغو شده و باتری به‌صورت خودکار فعال می‌شود.

حفاظت اضافه‌جریان در شارژ (Over Current Protection in Charging)

هنگامی‌که جریان شارژ بیش‌تر از 110A شود، حالت محدودکننده‌ی جریان فعال می‌گردد. در این وضعیت:

• جریان شارژ به 10A محدود می‌شود.
• پس از 5 دقیقه تأخیر، حفاظت موقتاً لغو می‌شود.
• این چرخه تا زمانی ادامه دارد که جریان شارژ به کمتر از 110A بازگردد.

حفاظت اضافه‌جریان در دشارژ (Over Current Protection in Discharging)

اگر جریان تخلیه بیشتر از 110A− (یعنی شدت منفی) شود، سیستم پس از 10 ثانیه به‌طور خودکار تخلیه را متوقف می‌کند. پس از فعال شدن حفاظت، عملکرد تخلیه:

• یا پس از 60 ثانیه تأخیر بازیابی می‌شود،
• یا در صورت وجود جریان شارژ ورودی، بلافاصله قابل بازگشت است.

حفاظت دمای پایین و بالا در شارژ (Low/Over Temperature Protection in Charging)

اگر دمای باتری در هنگام شارژ از محدوده‌ی −10°C تا +55°C خارج شود، حفاظت دما فعال شده و شارژ متوقف می‌گردد.پس از بازگشت دما به محدوده‌ی کاری مجاز، حفاظت به‌طور خودکار پایان می‌یابد.

حفاظت دمای پایین و بالا در دشارژ (Low/Over Temperature Protection in Discharging)

در حالت تخلیه، اگر دمای باتری از محدوده‌ی −15°C تا +55°C تجاوز کند، حفاظت دما فعال شده و سیستم تأمین توان به بار را قطع می‌کند.با بازگشت دما به محدوده‌ی نرمال، عملکرد سیستم به حالت عادی بازمی‌گردد.

حفاظت اتصال کوتاه (Short Circuit Protection)

هنگام فعال‌سازی باتری از حالت خاموش (Shutdown)، اگر اتصال کوتاه رخ دهد، سیستم بلافاصله وارد حالت حفاظت اتصال کوتاه شده و برای مدت 60 ثانیه عمل محافظت را انجام می‌دهد تا از آسیب به مدار جلوگیری شود.

خاموشی خودکار (Self Shutdown)

اگر دستگاه برای مدت بیش از 48 ساعت هیچ بار بیرونی، منبع تغذیه یا ارتباط خارجی نداشته باشد، سیستم به‌صورت خودکار وارد حالت خواب (Dormant/Standby) می‌شود تا مصرف داخلی را به حداقل برساند.

نصب و پیکربندی

الزامات عملکرد و الزامات ایمنی

نصب و راه‌اندازی این سیستم باید صرفاً توسط تکنسین‌های آموزش‌دیده و دارای آگاهی کامل از سیستم‌های تأمین توان انجام شود. رعایت تمامی قوانین ایمنی عمومی و محلی الزامی است. موارد زیر باید همواره مدنظر قرار گیرد:

• مدارهایی که ولتاژ خارجی کمتر از 48V دارند باید مطابق با الزامات SELV در استاندارد IEC60950 باشند.
• هنگام کار درون کابین سیستم توان، مطمئن شوید که مدارها فاقد ولتاژ هستند و باتری‌ها خاموش می‌باشند.
• سیم‌کشی‌های توزیع باید دارای حفاظت مناسب باشند تا از تماس تصادفی در هنگام کار با تجهیزات توان جلوگیری شود.
• هنگام نصب باتری، استفاده از تجهیزات حفاظتی زیر الزامی است:

  • • دستکش عایق
    • کفش ایمنی
    • عینک محافظ
    • مچ‌بند ضد الکتریسیته ساکن

الزامات محیطی

• دمای کارکرد 0℃ تا +40℃
• محدوده دمای شارژ 0℃ تا +40℃
• محدوده دمای دشارژ 0℃ تا +40℃
• دمای نگهداری −20℃ تا +70℃
• رطوبت نسبی 10% تا 80% RH
• ارتفاع نصب کمتر از 3000 متر

شرایط محیط کاری:

• نصب در محیط سرپوشیده، به‌دور از باد مستقیم و تابش آفتاب
• بدون گرد و غبار رسانا یا گاز خورنده
• محل نصب باید صاف و تراز باشد
• دور از مواد قابل اشتعال و انفجار
• دمای محیط ترجیحی برای عملکرد بهینه: 20°C تا 30°C
• دور از رطوبت و هرگونه پاشش نمک یا بخار آب در نزدیکی دریا

تنظیم پارامترهای باتری در اینورتر

در صورتی که اینورتر مورد استفاده فاقد قابلیت ارتباط مستقیم (Communication) با پک باتری 51.2V / 100Ah LiFePO4 باشد، لازم است پارامترهای اینورتر به‌صورت دستی مطابق مقادیر زیر تنظیم گردند:

پارامترهای ولتاژ و جریان پیشنهادی

• حداکثر ولتاژ شارژ (Bulk / Max Charging Voltage): 56.8V
• ولتاژ قطع دشارژ (Shut Down / Cut-off Voltage): 45.6V
• سطح شارژ قطع سیستم (Shut Down SOC): 5٪
• جریان پیشنهادی شارژ / دشارژ: 50A
• حداکثر جریان شارژ: 100A (به‌مدت 3 ثانیه)
• حداکثر جریان دشارژ:100A (به‌مدت 3 ثانیه)

نکات مهم تنظیمات اینورتر

• تنظیم نادرست پارامترهای ولتاژ و جریان می‌تواند باعث کاهش عمر باتری یا فعال شدن حفاظت BMS شود.
• در صورت پشتیبانی اینورتر از ارتباط CAN یا RS485، توصیه می‌شود از حالت Communication Mode استفاده شود و تنظیمات به‌صورت خودکار از BMS دریافت گردد.
• مقادیر فوق صرفاً برای اینورترهایی است که امکان ارتباط با BMS باتری را ندارند.

راهنمای کار با صفحه‌نمایش

کلیدها (Key)

1. ENTER — ورود/تأیید، RETURN — بازگشت/خروج، GOOD — کلید بالا، DOWN — کلید پایین.
2. هر آیتم منو با یک عدد آغاز می‌شود. وقتی «عدد در حال چشمک‌زدن» باشد، نشان‌دهنده موقعیت فعلی نشانگر (Cursor) است. با فشردن کلیدهای GOOD یا DOWN می‌توانید نشانگر را به ترتیب به بالا یا پایین حرکت دهید؛ با فشردن ENTER وارد صفحه متناظر شوید.
3. برای بازگشت به فهرست قبلی، کلید RETURN را فشار دهید.
4. در حالت آماده‌به‌کار (Dormant)، نور پس‌زمینه نمایشگر خاموش می‌شود. با فشردن هر کلید، نور پس‌زمینه روشن می‌گردد.

تعریف عملکرد کلیدها:

• ENTER: تأیید / ورود

  • نکته: با فشردن و نگه‌داشتن کلید تأیید، زبان نمایش به چینی تغییر می‌کند.
• RETURN: بازگشت / خروج
• GOOD: کلید بالا (حرکت رو به بالا در منو)
• DOWN: کلید پایین (حرکت رو به پایین در منو)

صفحه اصلی (Home Page Introduction)

پس از فعال‌سازی دستگاه، ابتدا رابط مدیریت باتری (Battery Management Interface) نمایش داده می‌شود. با فشردن کلید ENTER وارد صفحه اصلی (Home Page) خواهید شد. نمای کلی صفحه اصلی مطابق شکل زیر است:

توضیحات بخش‌های نمایش داده‌شده در صفحه اصلی:

• PackV: ولتاژ کل پک باتری - (نمایش دهنده مجموع ولتاژ سلول‌ها)
• Current: جریان لحظه‌ای - (مقدار جریان ورودی یا خروجی باتری؛ مقدار مثبت نشان‌دهنده شارژ و مقدار منفی نشان‌دهنده دشارژ است)
• SOC: ظرفیت باقیمانده - (درصد وضعیت شارژ باتری)
• Warn: هشدار- (نمایش وضعیت هشدارها یا خطاهای فعال؛ در صورت وجود آلارم، کد مربوطه در این بخش ظاهر می‌شود)

در این صفحه، کاربر می‌تواند وضعیت لحظه‌ای باتری، جریان کاری، میزان شارژ باقی‌مانده و وضعیت هشدارها را به‌صورت مستقیم مشاهده کند.

رابط پارامترهای باتری(Battery Parameters Interface)

با فشردن کلیدهای GOOD یا DOWN از صفحه اصلی، می‌توانید وارد بخش جزئیات پارامترهای باتری شوید. در این بخش، اطلاعات کامل مربوط به ولتاژ سلول‌ها، دما، ظرفیت و هشدارها نمایش داده می‌شود.

توضیحات گزینه‌های نمایش داده‌شده:

• CellV:بخش مشاهده ولتاژ سلول‌ها(نمایش ولتاژ تک‌تک سلول‌های باتری)
• Temperature:بخش مشاهده دما (نمایش دمای نقاط اندازه‌گیری مختلف باتری)
• Warn:بخش مشاهده آلارم‌ها(نمایش کدها و نوع هشدارهای فعال)
• Capacity:نمایش ظرفیت و وضعیت شارژ باتری(شامل SOC، جریان و وضعیت مصرف/شارژ)

جزئیات پارامترهای داخلی

• CellV01 – CellV16: مقدار ولتاژ سلول شماره 01 تا 16 (برای پک 16 سلولی LiFePO4)
• Temp 1 – Temp 4: دمای اندازه‌گیری‌شده در سنسورهای حرارتی داخلی سلول‌ها(معمولاً سنسورهای توزیع‌شده در نقاط مختلف پک)
• Envir-temp: دمای محیط(دمای فضای اطراف باتری)
• PCB-temp: دمای برد الکترونیکی (BMS)(نشان‌دهنده دمای مدار قدرت و مدیریت باتری)

وضعیت هشدارها

در این بخش، وضعیت هشدارها و حفاظت‌های سیستم مدیریت باتری (BMS) نمایش داده می‌شود. هشدارها به دو دسته هشدار (Warn) و حفاظت (Prot) تقسیم می‌شوند.هشدارها بیانگر نزدیک شدن پارامترها به حدود مجاز بوده و حفاظت‌ها نشان‌دهنده فعال شدن مکانیزم‌های ایمنی BMS می‌باشند.

هشدارها و حفاظت‌های ولتاژ

• OV-Warn (High Voltage Warning): هشدار افزایش بیش از حد ولتاژ باتری
• OV-Prot (Overvoltage Protection): حفاظت اضافه‌ولتاژ(در این حالت، BMS برای جلوگیری از آسیب، شارژ را متوقف می‌کند)
• UV-Warn (Low Voltage Warning): هشدار کاهش ولتاژ باتری
• UV-Prot (Undervoltage Protection): حفاظت افت ولتاژ (در این وضعیت، دشارژ باتری قطع می‌شود)

هشدارها و حفاظت‌های دما

• OT-Warn (High Temperature Warning):هشدار دمای بیش از حد باتری
• OT-Prot (Over Temperature Protection):حفاظت دمای بالا(جریان شارژ/دشارژ به‌طور خودکار قطع می‌شود)
• UT-Warn (Low Temperature Warning):هشدار دمای پایین باتری
• UT-Prot (Under Temperature Protection):حفاظت دمای پایین(شارژ یا دشارژ در شرایط نامناسب متوقف می‌گردد)

هشدارها و حفاظت‌های جریان و عملکرد

• OC-Warn (Overflow / Overcurrent Warning):هشدار اضافه‌جریان
• OC-Prot (Overcurrent Protection):حفاظت اضافه‌جریان(جریان بیش از حد مجاز به‌طور فوری قطع می‌شود)
• SCP (Short-Circuit Protection):حفاظت اتصال کوتاه(قطع آنی مدار در صورت بروز اتصال کوتاه)

هشدارهای ظرفیت و عملکرد سیستم

• CAPA-Warn (Remaining Capacity Warning):هشدار کاهش ظرفیت باقیمانده باتری
• OFF-USE (Failure Warning):هشدار خرابی یا خروج باتری از حالت سرویس(نشان‌دهنده بروز خطای سیستمی یا عملکرد غیرعادی)

اطلاعات ظرفیت و چرخه کاری

• FCC (Full Charge Capacity):ظرفیت کامل باتری(ظرفیت اسمی یا ظرفیت واقعی قابل شارژ)
• Rm (Remaining Capacity):ظرفیت باقیمانده باتری
• Cycle Time (Cycles):تعداد سیکل‌های شارژ و دشارژ انجام‌شده

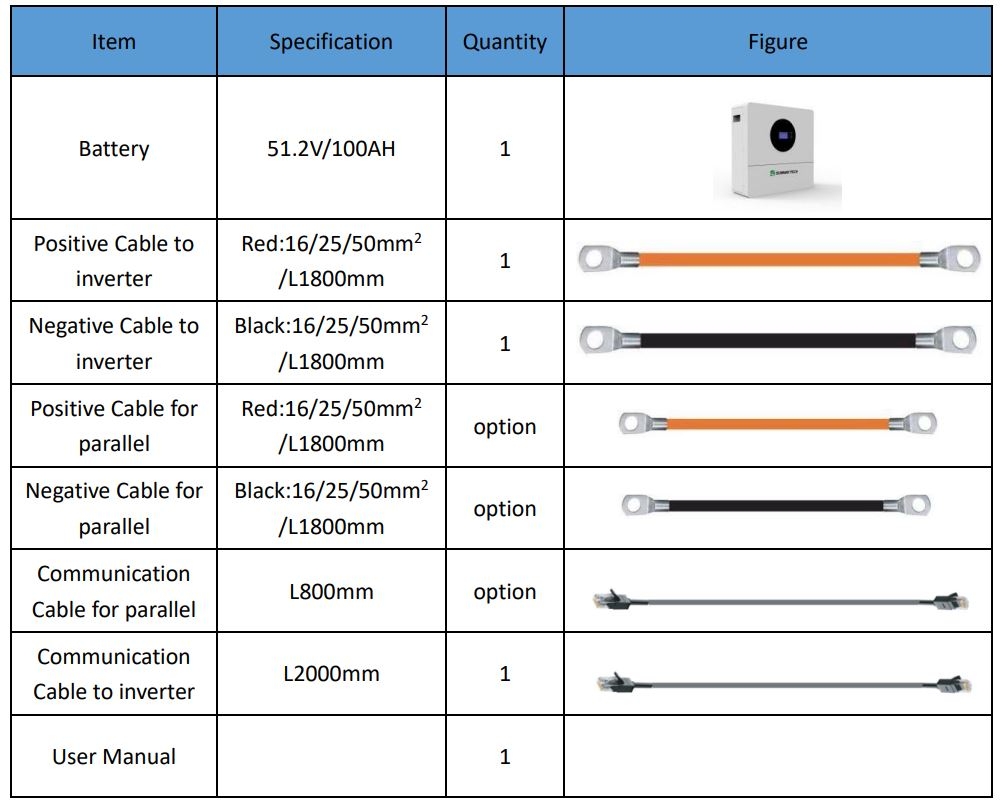

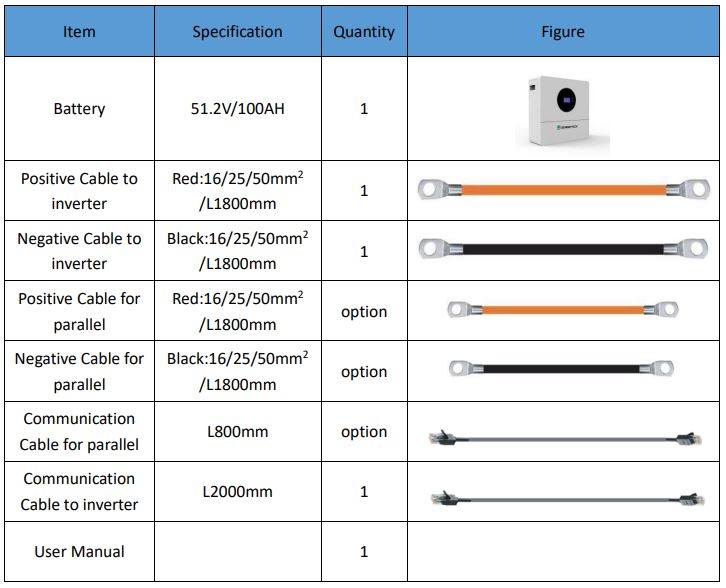

لیست اقلام داخل بسته‌بندی (Packing List)

اقلام ارائه‌شده به‌همراه پک باتری به شرح جدول زیر می‌باشد. لطفاً پس از دریافت کالا، محتویات بسته‌بندی را به‌دقت بررسی نموده و از کامل بودن تجهیزات اطمینان حاصل فرمایید.

1. باتری 51.2V / 100Ah 1 عدد
2. کابل مثبت اتصال به اینورتر رنگ قرمز، سطح مقطع 16/25/50mm²، طول 1800mm تعداد 1 عدد
3. کابل منفی اتصال به اینورتر رنگ مشکی، سطح مقطع 16/25/50mm²، طول 1800mm تعداد 1 عدد
4. کابل مثبت اتصال موازی رنگ قرمز، سطح مقطع 16/25/50mm²، طول 1800mm اختیاری
5. کابل منفی اتصال موازی رنگ مشکی، سطح مقطع 16/25/50mm²، طول 1800mm اختیاری
6. کابل ارتباطی اتصال موازی طول 800mm اختیاری
7. کابل ارتباطی اتصال به اینورتر طول 2000mm تعداد 1 عدد
8. دفترچه راهنمای کاربر — 1 نسخه
