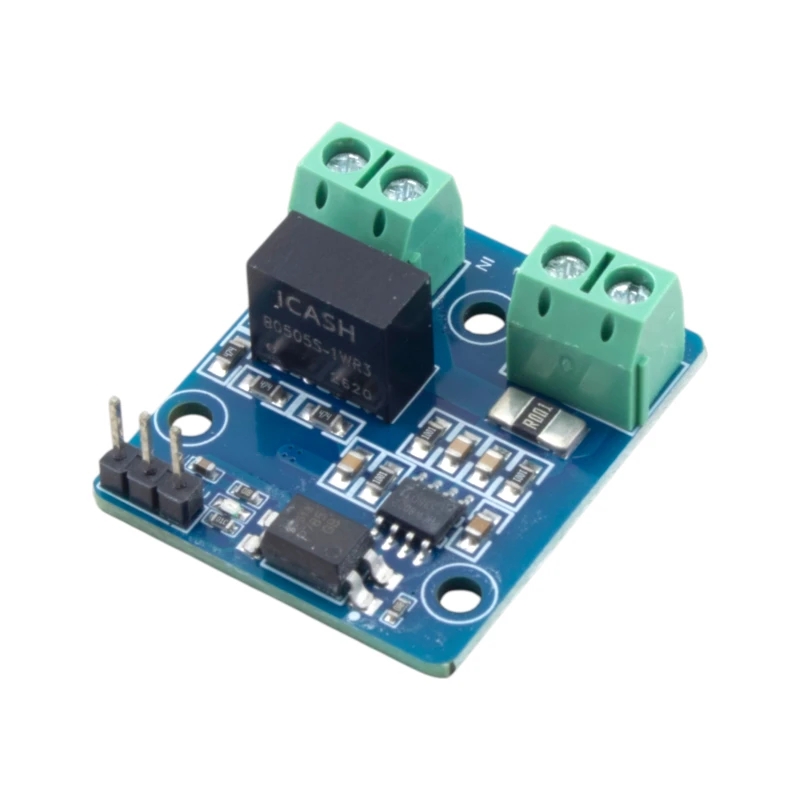

ماژول پاورمتر HLW8032 V1.1 یک برد آماده برای اندازه‌گیری و مانیتورینگ پارامترهای الکتریکی در مدارهای AC تک فاز است. تراشه HLW8032 روی برد وظیفه نمونه‌برداری از ولتاژ و جریان و محاسبه پارامترهای توان را بر عهده دارد.این ماژول در مسیر ورودی و خروجی برق قرار می‌گیرد تا بتواند ولتاژ و جریان مصرف‌کننده متصل را اندازه‌گیری کند. علاوه بر این دو پارامتر، امکان دریافت توان اکتیو، توان ظاهری و ضریب توان نیز وجود دارد.اطلاعات اندازه‌گیری از طریق رابط سریال UART با Baud Rate ثابت 4800bps در دسترس قرار می‌گیرد. روی برد پایه‌های GND، TX و 5V برای اتصال بخش ارتباطی در نظر گرفته شده‌اند. وجود LED ارتباطی نیز وضعیت ارسال اطلاعات را نمایش می‌دهد.در طراحی برد، بخش تغذیه DC ایزوله برای قسمت ارتباطی در نظر گرفته شده است. با این حال، به دلیل اتصال مستقیم بخش اندازه‌گیری به برق شهر، رعایت الزامات ایمنی و جلوگیری از تماس با برد در زمان کار ضروری است.

مشخصات فنی

• نوع: ماژول پاورمتر تک فاز AC
• مدل: HLW8032 V1.1
• تراشه اندازه‌گیری: HLW8032
• کاربری: اندازه‌گیری پارامترهای برق AC تک فاز
• ولتاژ ورودی اعلام‌شده: 220V AC
• پارامتر قابل اندازه‌گیری: ولتاژ AC
• پارامتر قابل اندازه‌گیری: جریان AC
• پارامتر قابل محاسبه: توان اکتیو
• پارامتر قابل محاسبه: توان ظاهری
• پارامتر قابل محاسبه: ضریب توان
• رابط خروجی داده: UART
• Baud Rate: 4800bps
• پایه‌های رابط: 5V، TX و GND
• حداکثر جریان پیش‌فرض اعلام‌شده برای نرم‌افزار: 10A
• نوع اتصال ورودی و خروجی AC: ترمینال پیچی
• محدوده دمای کاری اعلام‌شده: -10°C تا +55°C
• ابعاد: 35*30*14 میلی متر

ویژگی‌ها

• اندازه‌گیری چند پارامتر برق AC با یک ماژول
• مناسب برای پایش مصرف بارهای تک فاز
• ارسال مستقیم داده‌های اندازه‌گیری از طریق UART
• نرخ انتقال ثابت و مشخص برای پیاده‌سازی ارتباط سریال
• دارای ترمینال مجزا برای ورودی و خروجی برق AC
• وجود LED برای نمایش وضعیت ارتباط و ارسال داده
• دارای بخش تغذیه DC ایزوله روی برد
• امکان اتصال به میکروکنترلر یا مبدل UART سازگار

کاربردها

ماژول پاورمتر HLW8032 برای پروژه‌هایی مناسب است که نیاز به اندازه‌گیری و ثبت پارامترهای برق یک مصرف‌کننده تک فاز دارند. خروجی UART امکان انتقال داده‌ها به میکروکنترلر، سیستم ثبت داده یا کامپیوتر را فراهم می‌کند و می‌توان بر اساس اطلاعات دریافتی، سامانه‌های مانیتورینگ و مدیریت مصرف انرژی ایجاد کرد.

• ساخت پاورمتر دیجیتال
• مانیتورینگ مصرف برق
• اندازه‌گیری جریان و ولتاژ AC
• اندازه‌گیری توان مصرف‌کننده
• ثبت و پردازش اطلاعات مصرف انرژی
• پروژه‌های خانه هوشمند
• سیستم‌های مدیریت انرژی
• تجهیزات تست و اندازه‌گیری برق تک فاز

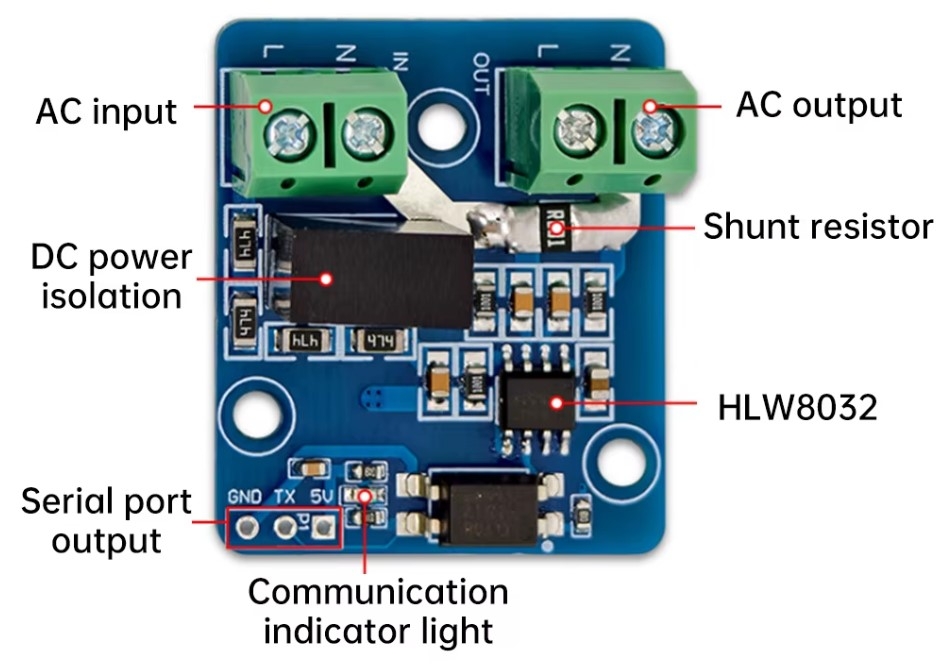

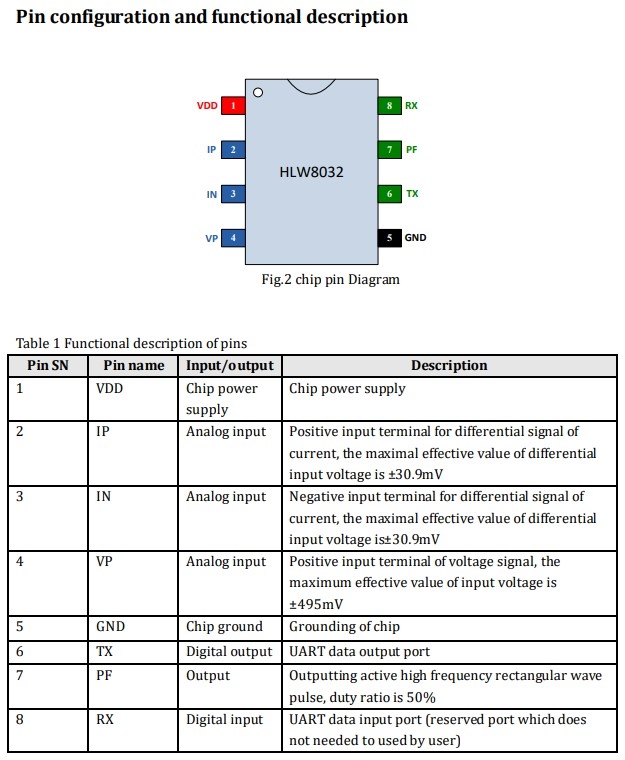

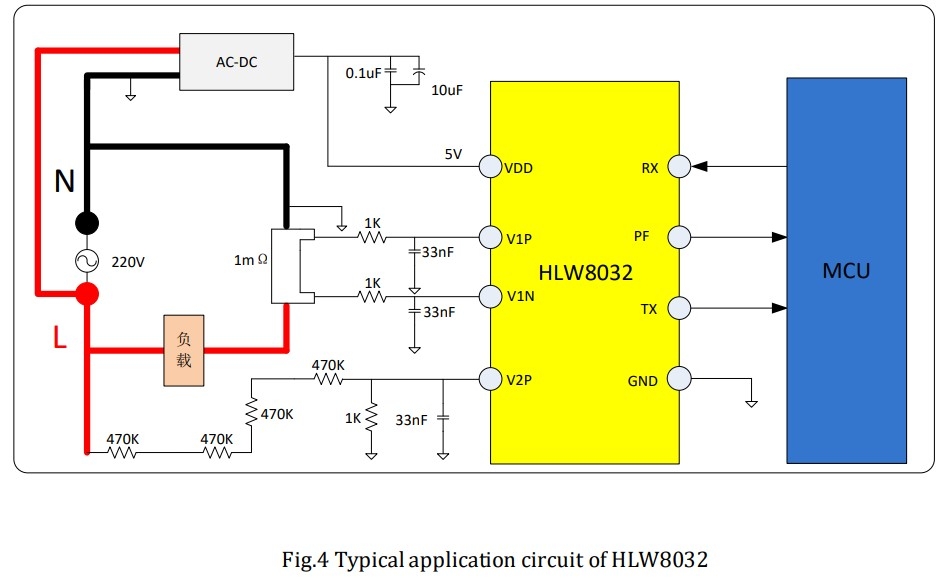

پین‌ها و اتصالات

• L IN: اتصال فاز ورودی AC
• N IN: اتصال نول ورودی AC
• L OUT: اتصال فاز خروجی به مصرف‌کننده
• N OUT: اتصال نول خروجی به مصرف‌کننده
• 5V: تغذیه 5V بخش رابط سریال
• TX: خروجی داده UART ماژول
• GND: زمین بخش رابط سریال
