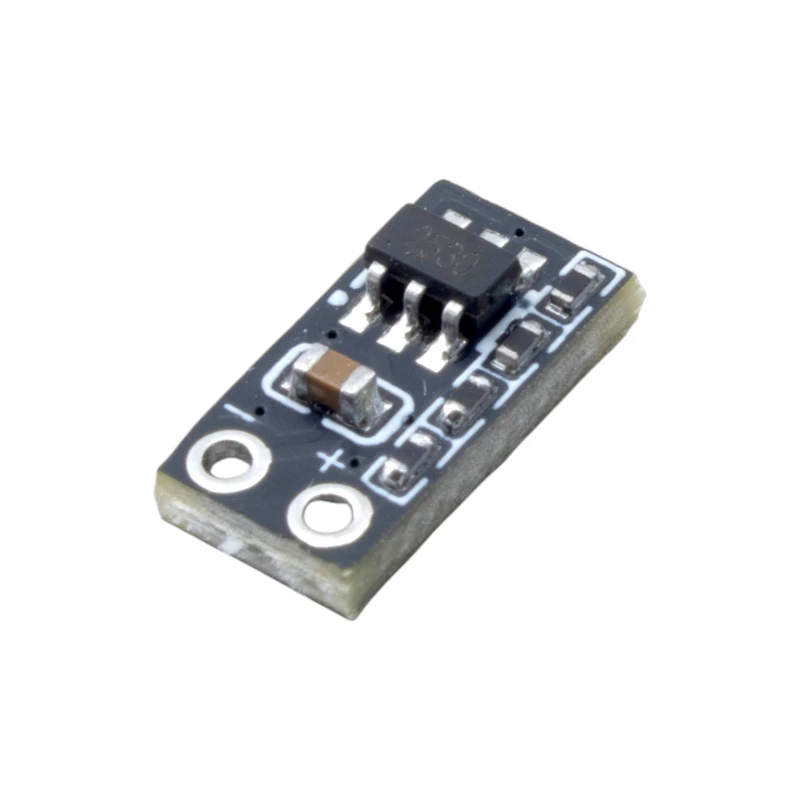

این مینی ماژول نمایشگر برای بررسی سریع سطح شارژ باتری‌های لیتیوم یون تک سل مناسب است. مدار داخلی با اندازه‌گیری ولتاژ باتری، وضعیت آن را در چهار سطح تقریبی 25%، 50%، 75% و 100% از طریق LEDها نمایش می‌دهد.چهار نقطه تشخیص ولتاژ توسط مدار مقایسه‌گر داخلی کنترل می‌شوند و دقت تشخیص ولتاژ ±1% برای آن اعلام شده است. به این ترتیب بدون نیاز به میکروکنترلر یا مدار اندازه‌گیری جداگانه می‌توان یک نشانگر ساده وضعیت باتری به دستگاه اضافه کرد.ابعاد تنها 5×9.5 میلی متر از مهم‌ترین ویژگی‌های این ماژول است و امکان نصب آن را در محفظه‌های کوچک و حتی روی مجموعه باتری فراهم می‌کند. نمایشگر به‌صورت دائم فعال است و کلید روشن و خاموش داخلی ندارد.

مشخصات فنی

• نوع: مینی ماژول نمایشگر سطح شارژ باتری
• نوع باتری: لیتیوم یون تک سل
• تعداد سلول: 1S
• ولتاژ باتری: 3.7 تا 4.2V
• تعداد نشانگر LED: 4

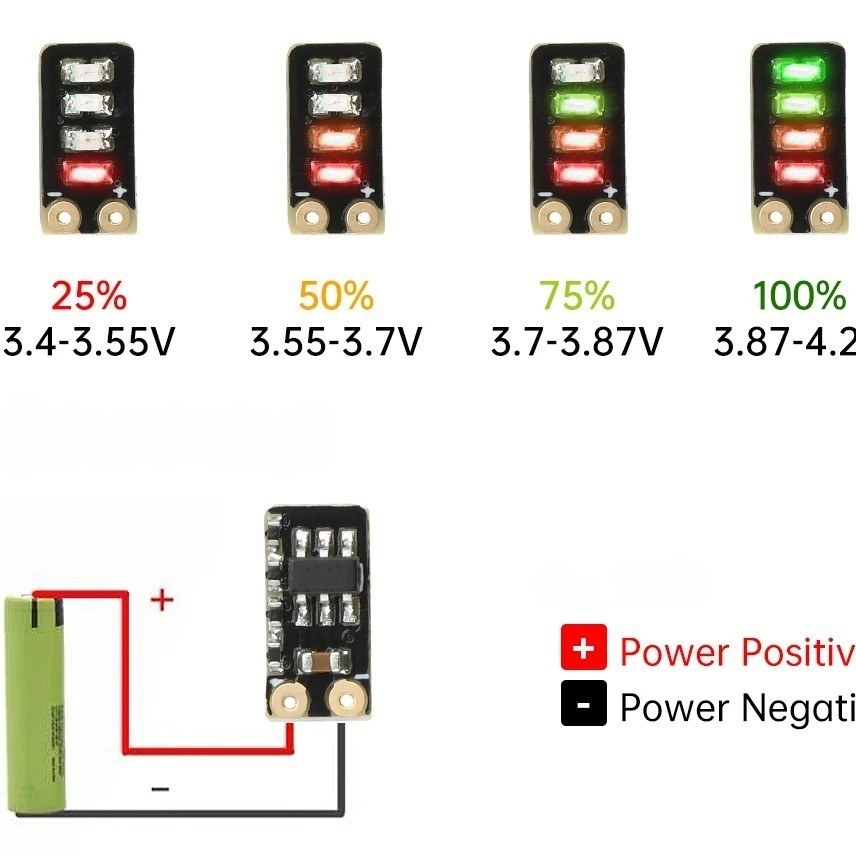

• سطح 25%: ولتاژ 3.4 تا 3.55V
• سطح 50%: ولتاژ 3.55 تا 3.7V
• سطح 75%: ولتاژ 3.7 تا 3.87V
• سطح 100%: ولتاژ 3.87 تا 4.2V
• دقت تشخیص ولتاژ اعلام‌شده: ±1%
• جریان مصرفی اعلام‌شده: حدود 20mA
• نوع نمایش: LED
• رنگ نشانگرها: سبز، زرد و قرمز
• ابعاد: 5×9.5 میلی متر
• کلید روشن و خاموش: ندارد

ویژگی‌ها

• نمایش سریع و ساده وضعیت تقریبی شارژ باتری
• ابعاد بسیار کوچک برای نصب در فضای محدود
• عدم نیاز به میکروکنترلر برای نمایش سطح باتری
• استفاده از چهار LED برای تشخیص آسان وضعیت باتری
• استفاده از رنگ‌های مختلف برای تفکیک بهتر وضعیت شارژ
• مدار مقایسه‌گر داخلی برای تشخیص نقاط ولتاژ
• قابل نصب در انواع تجهیزات قابل حمل تک سل

کاربردها

این مینی ماژول نمایشگر برای افزودن نشانگر سطح باتری به تجهیزات دارای باتری لیتیوم یون تک سل کاربرد دارد. ابعاد بسیار کوچک آن امکان نصب در پروژه‌هایی را فراهم می‌کند که فضای محدودی برای مدار نمایشگر دارند. وضعیت باتری با روشن شدن LEDها قابل مشاهده است و کاربر می‌تواند بدون اندازه‌گیری دستی ولتاژ، تخمینی سریع از وضعیت شارژ داشته باشد.

• نمایش سطح باتری سلول‌های 18650
• پروژه‌های الکترونیکی قابل حمل
• اسپیکرهای شارژی تک سل
• چراغ‌های شارژی
• تجهیزات DIY باتری‌خور
• پاورپک‌های تک سل
• تجهیزات قابل حمل با فضای نصب محدود
