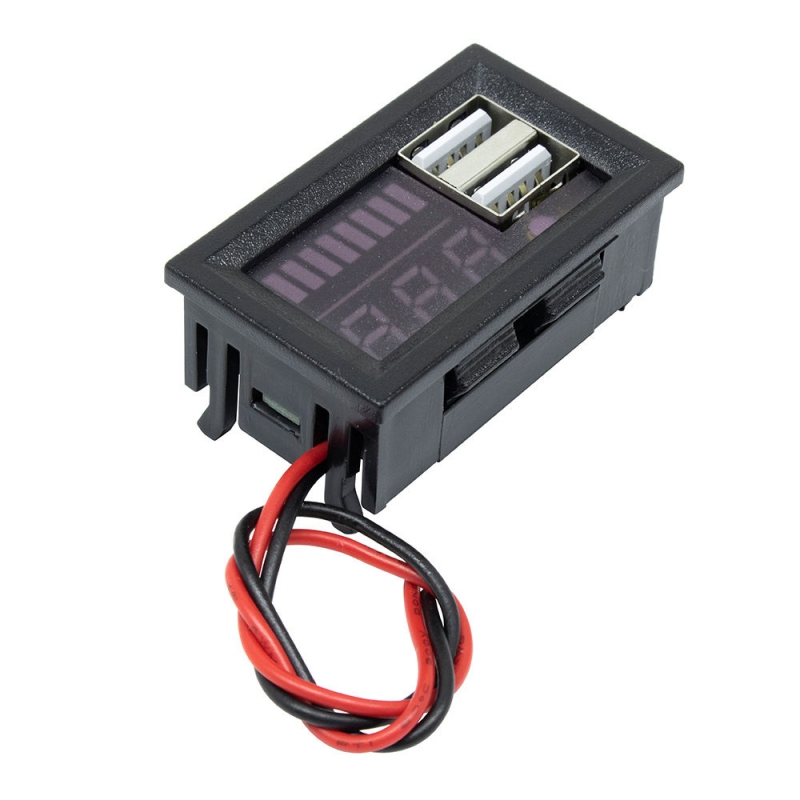

این ماژول به‌عنوان یک نمایشگر هوشمند سطح شارژ باتری، برای پایش لحظه‌ای ولتاژ و ظرفیت باتری‌های اسیدی در سیستم‌های 12V و 24V طراحی شده است. ساختار داخلی آن شامل یک مدار کاهنده همگام بازده‌بالا، یک رگولاتور تثبیت‌شده و یک نمایشگر سگمنت دارای نوار گرافیکی شارژ است که امکان مشاهده وضعیت باتری را به‌صورت درصدی در هشت سطح مختلف فراهم می‌کند. دستگاه علاوه‌بر نمایش دقیق ولتاژ با دقت حدود ‎2%‎، مجهز به دو خروجی USB با ولتاژ ‎5V‎ و جریان مجموع ‎2A‎ است که قابلیت شارژ انواع تجهیزات را فراهم می‌سازد.

از ویژگی‌های مهم این ماژول وجود شستی تنظیم در بخش پشتی است که کاربر را قادر می‌سازد حالت کاری دستگاه را بین باتری‌های 12 ولت و 24 ولت تغییر داده و تعداد سلول باتری را بر اساس نوع کاربرد تا 7 سل تعیین کند؛ این قابلیت موجب نمایش صحیح‌تر ظرفیت باتری در انواع سیستم‌ها می‌شود. طراحی کوچک، وزن کم و قاب پنلی دستگاه، نصب آن را در انواع پاوربانک‌های سفارشی، تجهیزات اندازه‌گیری، خودرو، موتور سیکلت، قایق، سیستم‌های برق اضطراری و کاربردهای قابل‌حمل بسیار آسان می‌سازد. استفاده از مدار رگولاسیون با راندمان حدود ‎96%‎ نیز موجب کاهش گرما و افزایش طول‌عمر کاری ماژول شده است.

مشخصات

• حداکثر ولتاژ ورودی: 30 ولت DC
• قابلیت سنجش و نمایش ولتاژ باتری های اسیدی 12V و 24V قابل انتخاب با شستی پشتی
• قابلیت سنجش و نمایش ولتاژ باتری های لیتیومی تا 7 سل (29.4 ولت) قابل انتخاب با شستی پشتی
• ولتاژ خروجی USB برابر 5V
• جریان خروجی USB برابر ‎2A‎ هر پورت
• دقت ولت‌متر: حدود ‎2%‎
• توانایی نمایش ظرفیت: 8 سطح (10%، 25%، 40%، 50%، 60%، 75%، 90%، 100% به صورت سگمنت گرافیکی )
• جریان مصرفی خوده ماژول: ‎5–25 mA‎
• راندمان تبدیل: حدود ‎96%‎
• دمای کاری: ‎-10 تا ‎+65℃‎
• رطوبت کاری: ‎10–80%‎ بدون میعان و بدون تشکیل قطره
• ابعاد نصب: ‎48 × 29 × 21 mm‎
• نوع باتری سازگار: باتری اسیدی 12V و 24V و انواع باتری لیتیومی تا 7 سل
• نوع نمایشگر: سگمنت گرافیکی + ولت‌متر دیجیتال
• حفاظت‌ها: حفاظت اضافه‌بار، اتصال کوتاه و معکوس‌زدگی

نحوه کارکرد

در پشت ماژول یک شستی برای تعیین وضعیت باتری قرار دارد  که با فشردن شستی و نگه داشتن حدود 5 ثانیه وارد حالت انتخاب می شوید که می توانید بین 12 ولت / 24 ولت و یک سل تا 7 سل تغییر وضعیت دهید .

فرض کنید می خواهیم وضعیت را باتری را روی 24 ولت تعیین کنیم اقدامات زیر را انجام میدهیم:

• شستی را به مدت 5 ثانیه فشار دهید تا وارد حالت انتخاب چشمک زن شوید.
• با هر بار فشردن مقادیر عوض می شود  مقدار را روی 24 ولت تنظیم کنید.
• سپس دوباره شستی را 5 ثانیه فشار دهید تا تغییرات ذخیره گردد.
• حال با متصل کردن ولتاژ نشانگر و نمایشگر سگمنتی وضعیت را تا 24 ولت پایش خواهد کرد و بر روی ماژول نمایش می‌دهد
• برای سایر حالت نیز می توانید همین روند را تکرار نمایید.

کاربردهای رایج

این ماژول برای پایش ظرفیت باتری و تأمین خروجی 5 ولت USB در انواع تجهیزات قابل‌حمل، سامانه‌های برق اضطراری، پاوربانک‌های سفارشی، ابزارهای اندازه‌گیری، وسایل نقلیه سبک، سیستم‌های روشنایی سیار و کاربردهای الکترونیکی مبتنی بر باتری مناسب است. قابلیت انتخاب ولتاژ 12/24 ولت و نمایش دقیق ظرفیت، آن را به انتخابی مطمئن برای پروژه‌های حرفه‌ای و مصرف‌کنندگان عمومی تبدیل کرده است.

• پاوربانک‌های سفارشی
• سیستم‌های برق 12V و 24V
• تجهیزات قابل‌حمل و ابزار دقیق
• وسایل نقلیه سبک و موتورسیکلت
• پنل‌های کنترلی و تابلوهای برق
• سیستم‌های خورشیدی کوچک
• تجهیزات تعمیرگاهی و آزمایشگاهی
• ماژول‌های شارژ موبایل 5 ولت
• قایق‌ها و وسایل دریایی
• روشنایی اضطراری و کمپینگ

This module is designed as a smart battery charge level indicator to monitor the voltage and capacity of lead-acid batteries in 12V and 24V systems. Its internal structure includes a high-efficiency synchronous buck circuit, a stabilized regulator, and a segment display with a graphic charge bar that allows you to view the battery status as a percentage at eight different levels. In addition to accurately displaying the voltage with an accuracy of about 2%, the device is equipped with two USB outputs with a voltage of 5V and a total current of 2A, which enables charging of various equipment.

An important feature of this module is the presence of a setting knob on the back that enables the user to change the operating mode of the device between 12V and 24V batteries and to determine the number of battery cells based on the type of application up to 7 cells; this feature allows for a more accurate display of battery capacity in various systems. The device's small design, light weight, and panel-mounted frame make it easy to install in a variety of custom power banks, measurement equipment, automobiles, motorcycles, boats, emergency power systems, and portable applications. The use of a regulation circuit with an efficiency of about 96% also reduces heat and extends the module's service life.

Specifications

Maximum input voltage: 30 V DC
Ability to measure and display the voltage of 12V and 24V acid batteries, selectable with the back button
Ability to measure and display the voltage of lithium batteries up to 7 cells (29.4 V), selectable with the back button
USB output voltage is 5V
USB output current is 2A per port
Voltmeter accuracy: about 2%
Capacity display ability: 8 levels (10%, 25%, 40%, 50%, 60%, 75%, 90%, 100% in the form of graphic segments)
Module's own consumption current: 5–25 mA
Conversion efficiency: about 96%
Operating temperature: -10 to +65℃
Operating humidity: 10–80% without condensation and without drop formation
Installation dimensions: 48 × 29 × 21 mm
Compatible battery type: 12V and 24V lead-acid battery and lithium battery types up to 7 cells
Display type: Graphic segment + digital voltmeter
Protections: Overload, short circuit and reverse protection
