لامپ سیگنال یک لامپ نمایشگر جهت نمایش روشن و خاموش بودن موتورهای سه فاز و نشان دادن وجود یا عدم وجود فاز در تابلوهای برق استفاده می شود. این مدل از لامپ سیگنال علاوه بر دارا بودن LED دارای ولت متر و آمپرمتر داخلی نیز می باشد.

ولت آمپر آمپرمترچراغ سیگنالی  قابلیت اندازه گیری ولتاژ از 50 تا 500 ولت، جریان AC از 0 تا 100 آمپر را دارا میباشد. ترانس جریان مربوطه همراه محصول ارائه می گردد.

مشخصات

• محدوده اندازه گیری ولتاژ 50 الی 500 ولت AC
• محدوده اندازه گیری آمپر 0 الی 100 آمپر AC
• رنگ آبی

کاربردها

• تابلوبرق های صنعتی تک فاز و سه فاز
• تابلو برق های ساختمانی
• ماشین آلات صنعتی تک فاز و سه فاز
• تجهیزات الکتریکی سیار مانند موتوربرق
• جعبه فیوز داخلی واحدهای ساختمانی

نحوه استفاده

نصب در شبکه تک فاز

برای روشن کردن ولت آمپر متر چراغ سیگنالی کافیست فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد . ولی از آنجاییکه هنوز ترانس جریان  (CT)وارد مدار نشده ، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریانرا به بدنه چراغ سیگنال از طریق سوکت وصل کنید . سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

نصب در شبکه ۳ فاز

در شبکه ۳ فاز ، ۳ عدد ولت آمپر متر چراغ سیگنالی بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق  بین فاز و نول را به شما نشان می دهد . مسیر دوم به این شکل است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند . ولی هنوز ترانس جریان  (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر می باشد . کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

Introduction

It is a digital voltage tester signal indicator, high brightness LED display, and cylindrical main body. Adopting high-quality material, the digital voltage indicator is of long-serving life, sturdy and durable It can be used as a signal indication, warning signal, accident signal, and other signals in the line of electric power, telecommunication, machine tool, ship, textile, printing, and mining machinery. Made of plastic, metal, electric components. The digital voltage indicator is of high accuracy, stable working performance, compact size, and exquisite workmanship.

Specification

Accuracy: ±2%
current range: 0-100 (A)
Measurement range :50-500 (V)
Input voltage: 60-500 (V)
Ambient temperature: 0 to 50 degree

Package Includes

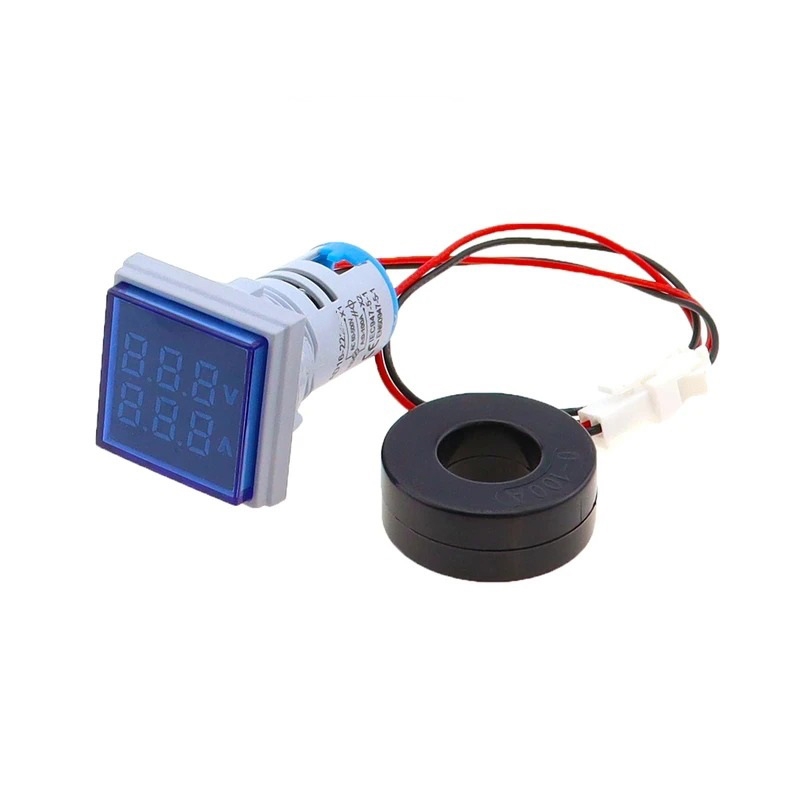

1 x AD16-22VAMS Square LED Digital Dual Display Voltmeter
1 x coil
