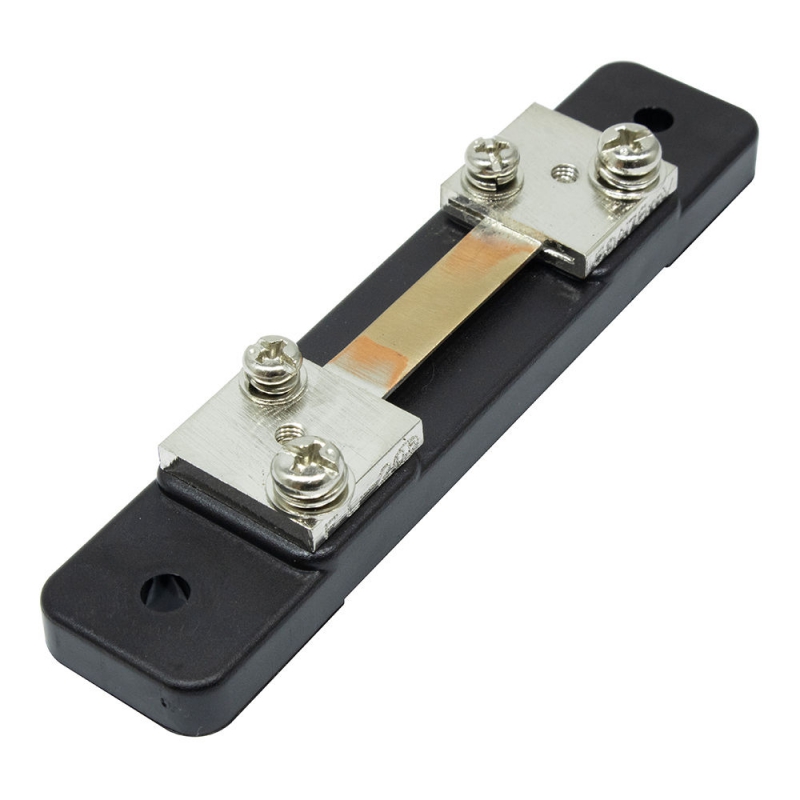

شنت جریان DC 50 آمپر یک مقاومت اندازه‌گیری دقیق است که برای سنجش جریان‌های بالا در مدارهای جریان مستقیم استفاده می‌شود. این شنت با کلاس دقت 0.5 طراحی شده و قادر است جریان عبوری تا 50 آمپر را به افت ولتاژ خطی و استاندارد 75 میلی‌ولت تبدیل کند. این افت ولتاژ متناسب با جریان بوده و به‌راحتی توسط ولت‌مترهای DC، آمپرمترهای پنلی، ماژول‌های اندازه‌گیری دیجیتال و سیستم‌های مانیتورینگ صنعتی قابل خواندن است. ساختار فلزی شنت باعث پایداری حرارتی مناسب، افت مقاومت کنترل‌شده و دقت ثابت در جریان‌های بالا می‌شود. استفاده از پایه پلاستیکی عایق و ترمینال‌های پیچی با قطر بالا، ایمنی و استحکام مکانیکی را در نصب‌های دائمی تضمین می‌کند. این شنت انتخابی مطمئن برای سیستم‌های تغذیه DC، باتری‌ها، منابع تغذیه صنعتی و پروژه‌هایی است که اندازه‌گیری جریان بالا با دقت واقعی اهمیت دارد.

مشخصات

• نوع جریان: DC
• جریان نامی: 50 آمپر
• افت ولتاژ نامی: 75 میلی‌ولت
• کلاس دقت: 0.5
• ابعاد کلی: 24.7×11.94 میلی‌متر
• ارتفاع بخش پلاستیکی: 7.8 میلی‌متر
• ارتفاع به‌همراه بخش فلزی: 12.9 میلی‌متر
• ارتفاع به‌همراه پیچ: 18.8 میلی‌متر
• ابعاد بخش فلزی مربعی: 22×20 میلی‌متر
• قطر سوراخ‌های اتصال: 6 میلی‌متر
• نوع نصب: پیچی

کاربردهای رایج

این شنت برای کاربرانی مناسب است که نیاز به اندازه‌گیری جریان‌های بالای DC با دقت قابل‌اعتماد دارند و قصد دارند داده جریان را به‌صورت ولتاژ استاندارد به ابزار اندازه‌گیری منتقل کنند. استفاده از آن باعث افزایش ایمنی، دقت و سادگی در سیستم‌های اندازه‌گیری جریان بالا می‌شود.

• اندازه‌گیری جریان باتری‌های صنعتی و UPS
• مانیتورینگ جریان منابع تغذیه DC
• استفاده در آمپرمترها و ولت‌مترهای پنلی DC
• سیستم‌های انرژی خورشیدی و شارژ کنترلرها
• تابلوهای برق DC
• پروژه‌های صنعتی و نیمه‌صنعتی جریان بالا
• تجهیزات تست و آزمایشگاه برق
• سیستم‌های مانیتورینگ مصرف انرژی DC

The 50A DC current shunt is a precision measurement component designed for accurate sensing of high direct currents in DC circuits. This shunt converts the flowing current into a proportional low-level voltage drop of 75 millivolts, allowing safe and precise current measurement using DC voltmeters, panel ammeters, digital meters, or monitoring modules. With an accuracy class of 0.5, it provides stable and repeatable performance even under continuous high-current operation.
The metal resistive element ensures excellent thermal stability and minimal resistance drift, while the insulated plastic base improves electrical safety and mechanical reliability. Heavy-duty screw terminals with large mounting holes enable secure installation in power systems where high current handling is required. This shunt is widely used in battery systems, DC power supplies, energy monitoring setups, and industrial control panels where precise current measurement is essential.

Specifications

• Current Type: DC
• Rated Current: 50 A
• Rated Voltage Drop: 75 mV
• Accuracy Class: 0.5
• Overall Dimensions: 24.7×11.94 mm
• Plastic Base Height: 7.8 mm
• Height with Metal Element: 12.9 mm
• Height with Screws Installed: 18.8 mm
• Square Metal Block Dimensions: 22×20 mm
• Mounting Hole Diameter: 6 mm
• Mounting Type: Screw Mount

Common Applications

This current shunt is ideal for users who need reliable and accurate measurement of high DC currents while maintaining electrical isolation and system safety. Its standard voltage output makes it compatible with a wide range of measurement instruments.

• Battery current monitoring systems
• DC power supply measurement
• Panel DC ammeters and voltmeters
• Solar power and energy storage systems
• DC electrical control panels
• Industrial and semi-industrial power systems
• Electrical testing and laboratory equipment
• High-current DC load monitoring
