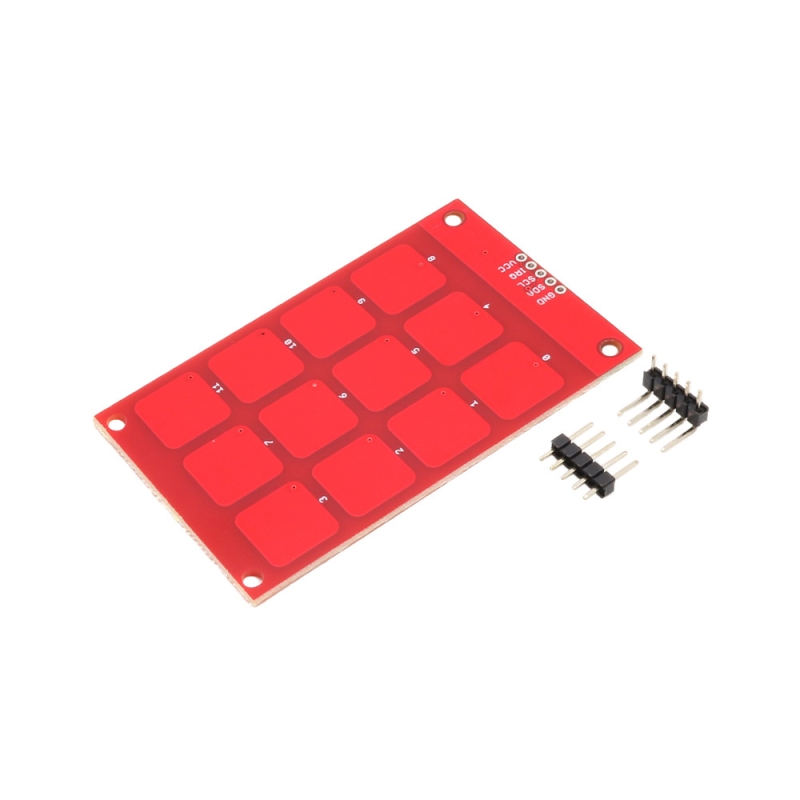

ماژول MPR121 یک صفحهکلید خازنی لمسی با 12 ناحیهی حساس به لمس است که بر پایهی کنترلر لمسی MPR121 شرکت NXP طراحی شده است. این ماژول قادر به شناسایی تغییرات ظرفیت الکتریکی ناشی از تماس دست یا اشیاء رسانا با سطح پدها است. تراشه MPR121 بهصورت داخلی وظیفهی پردازش این تغییرات و ارسال دادهها از طریق پروتکل I2C را بر عهده دارد. طراحی برد بهگونهای است که علاوهبر بهرهوری بالا در شناسایی لمس، قابلیت نصب آسان با استفاده از چهار سوراخ نصب در گوشهها را نیز فراهم کرده است. خروجی این ماژول منطق 3.3 ولت دارد و برای ارتباط با سیستمهای 5 ولت نیاز به مبدل سطح منطقی خواهد بود. این کیبورد لمسی بهدلیل حذف قطعات مکانیکی، عملکردی بیصدا، بدون فرسایش و مقاوم در برابر گرد و غبار دارد و گزینهای ایدهآل برای پروژههای تعاملی، واسطهای کاربری صنعتی، تجهیزات پوشیدنی و سایر کاربردهای حسگر لمسی است.
مشخصات
- تعداد کلیدها: 12 عدد
- تراشه اصلی: MPR121 ساخت NXP
- ولتاژ کاری: 3.3 ولت
- جریان مصرفی: کمتر از 250 میکروآمپر (در حالت کممصرف)
- رابط ارتباطی: I2C
- آدرس I2C پیشفرض: 0x5A
- خروجی منطقی: 3.3 ولت
- فاصله قابل تشخیص لمس: تا 5 میلیمتر بسته به شرایط محیط
- ابعاد برد: 75 × 50 میلیمتر
کاربردهای رایج
این ماژول در پروژههای مختلفی که نیاز به ورودی لمسی و بدون قطعات مکانیکی دارند، کاربرد دارد. بهدلیل دقت بالا، مصرف کم و سادگی در استفاده، انتخاب مناسبی برای سیستمهای تعاملی مدرن است.
- سیستمهای کنترل لمسی صنعتی
- صفحات کلید لمسی برای محصولات خانگی
- ورودیهای لمسی در دستگاههای پوشیدنی
- پروژههای آردوینو و رزبریپای
- واسط کاربری دستگاههای پزشکی
- سیستمهای اتوماسیون خانگی
- تجهیزات آموزشی تعاملی
- دربهای هوشمند با رمز لمسی
- کنترلرهای نوری و صوتی لمسی
- ترمینالهای لمسی ضد آب یا ضد گرد و غبار
Description
The MPR121 capacitive keypad uses the MPR121 and 12 touch sensitive pads to give you a simple ‘keypad’ with an I2C output. These keypads function by measuring the capacitance of twelve electrode points. When an object comes close to the electrode connector, the measured capacitance changes. This signals the MPR121 that something has touched a ‘button’.
The board also has four mounting holes allowing it to be used as an input system in place of traditional buttons. This keypad outputs 3.3V logic. If you are using a board which only accepts 5V logic, you will run into a problem. You will want to use a logic level converter, or a board which accepts 3.3V logic.
-
