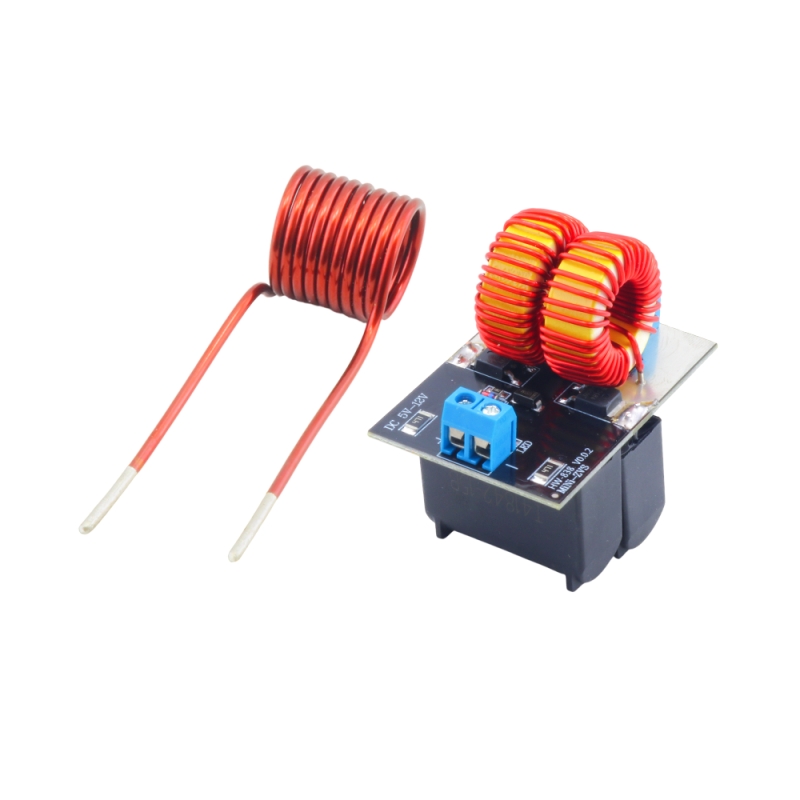

ماژول کوره القایی ZVS با توان 120 وات، یکی از کوچک‌ترین و کاربردی‌ترین گزینه‌ها برای انجام عملیات حرارتی سبک مانند آنیلینگ، سخت‌کاری و گرم‌کردن فلزات با قطر کم است. این ماژول با استفاده از تکنولوژی Zero Voltage Switching به حداقل‌سازی تلفات سوئیچینگ و افزایش راندمان کمک می‌کند. طراحی این ماژول شامل دو سلف حلقوی با هسته فریت و خازن‌های MKP با فرکانس کاری بالا است که امکان تولید گرمای یکنواخت و سریع را فراهم می‌سازد. این برد برای استفاده در پروژه‌های DIY، آموزش مفاهیم القایی، و تجربه‌ی عملی در حوزه‌ی الکترونیک قدرت ایده‌آل است. کویل مسی مخصوص با سیم لاکی ۲ میلی‌متری و ۱۰ دور نیز در بسته‌بندی ارائه می‌شود و آماده‌ی اتصال مستقیم به خروجی مدار است. به دلیل ولتاژ پایین و ابعاد جمع‌وجور، استفاده از آن بسیار ایمن‌تر و ساده‌تر از مدل‌های صنعتی است.

مشخصات

• ولتاژ ورودی: 5 تا 12 ولت DC
• توان نامی: 120 وات (در 12 ولت)
• جریان بی‌بار: حدود 1.5 آمپر
• جریان کاری کامل: بیش از 6.5 آمپر (بسته به قطر قطعه فلزی)
• ابعاد برد: 55×47×38 میلی‌متر
• وزن: حدود 110 گرم
• قطر داخلی کویل: 7.5 میلی‌متر
• قطر خارجی کویل: 22 میلی‌متر
• قطر سیم کویل: 2 میلی‌متر
• طول کل کویل: 80 میلی‌متر
• تعداد دور هسته : 10 دور
• جریان در حالت کار کامل : بالای 6.5 آمپر ( به قطر آهن مورد گرمایش قرار گرفته متفاوت می باشد)
• دقت شود قطرجسم گرم شده تا حد امکان بین 1/3 ~ 1/2 برابر قطر داخلی کویل گرمایش باشد ماکزیمم 2.3 برابر
  در داخل بسته بندی کویل مناسب استفاده در این کوره ارائه می گردد

کاربردهای رایج

این ماژول برای علاقه‌مندان به ساخت تجهیزات گرمایی کوچک و آموزش گرمایش القایی بسیار مناسب است. توان پایین آن باعث شده در کاربردهای آموزشی و تست قطعات کوچک با ایمنی بالا کاربرد داشته باشد.

• آنیلینگ قطعات مکانیکی سبک
• آزمایش مفاهیم گرمایش القایی در کلاس
• ساخت کوره رومیزی کوچک
• سخت‌کاری فنرها و ابزارهای ظریف
• گرمایش مقاطع نازک فلزات
• پروژه‌های DIY در حوزه الکترونیک قدرت
• ساخت تجهیزات آموزشی ساده
• ذوب آزمایشی فلزات کم‌نقطه ذوب
• آزمایش دقیق میزان تلفات فوکو
• تجربه کار با مدار ZVS در ابعاد کوچک

نحوه استفاده

• حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی و حرارت بین خود و دستگاه استفاده نمایید.
• سیم پیچ مخصوص این ماژول دارای 10 دور از سیم لاکی 2 میلی متری ساخته شده و به همراه برد ارانه می گردد.
• محدوده ولتاژ کاری بین 5 تا 12 ولت می باشد.

Specification

Input voltage: 5-12V
Module dimension:5.5*4*2 cm(L*W*H)
Product Weight: 119g
Coil size: length:7.5cm
width: 2.8cm

explanation

-ZVS heating power supply module including heating coil
-Input voltage DC5V-12V(We are not guarantee the module will work when the voltage is over 12V or less than 5V)
-Maximum power 120W(when 12V eddy-current heating)
-Ensure all the components welding right,power line connect in right way,than to set up an electric circuit.
-The width of the heated object is as far as possible between the 1/3~1/2 of the inner diameter of the heating coil,
the maximum not more than 2/3!
