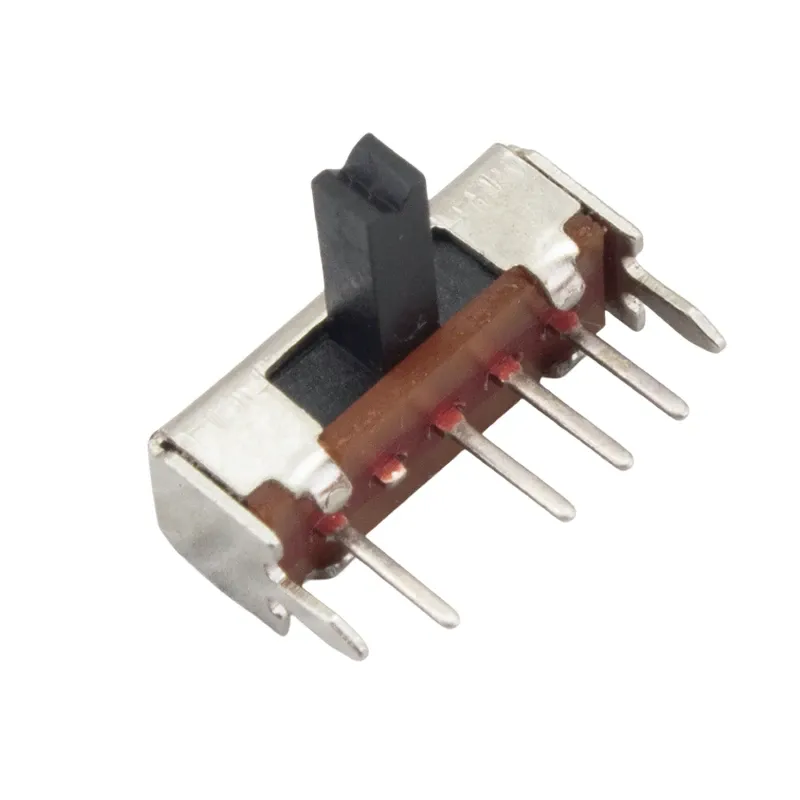

کلید کشویی SK-13D07-G6 از خانواده کلیدهای مینیاتوری SK-13D07 است و برای ایجاد سه وضعیت انتخابی در مدار استفاده می‌شود. ساختار الکتریکی SP3T یا تک‌پل سه‌مسیره (Single Pole Triple Throw) امکان اتصال یک پایه مشترک به یکی از سه مسیر را متناسب با موقعیت کشویی فراهم می‌کند.این کلید دارای 4 پین الکتریکی است و به‌صورت رایت یا زاویه‌دار (Right Angle) روی برد مدار چاپی نصب می‌شود. در نتیجه عملگر کشویی از کنار برد در دسترس قرار می‌گیرد؛ ویژگی‌ای که در پنل دستگاه‌ها و مدارهایی که کلید باید از لبه برد قابل استفاده باشد اهمیت دارد.ابعاد کوچک و عملکرد مکانیکی ساده، این مدل را برای انتخاب حالت کاری، تغییر مسیر سیگنال و رابط‌های کنترلی مناسب می‌کند. در زمان استفاده به‌عنوان جایگزین کلید معیوب، تنها یکسان بودن تعداد پایه و سه‌حالته بودن کافی نیست و باید ابعاد بدنه، محل پایه‌ها، جهت نصب و ارتفاع عملگر نیز با کلید قبلی تطبیق داده شود.

مشخصات فنی

• نوع: کلید کشویی سه حالته
• مدل: SK-13D07-G6
• تعداد حالات: 3
• تعداد پین: 4
• نوع عملگر: کشویی
• طول دسته کلید: 6.5 میلی‌متر

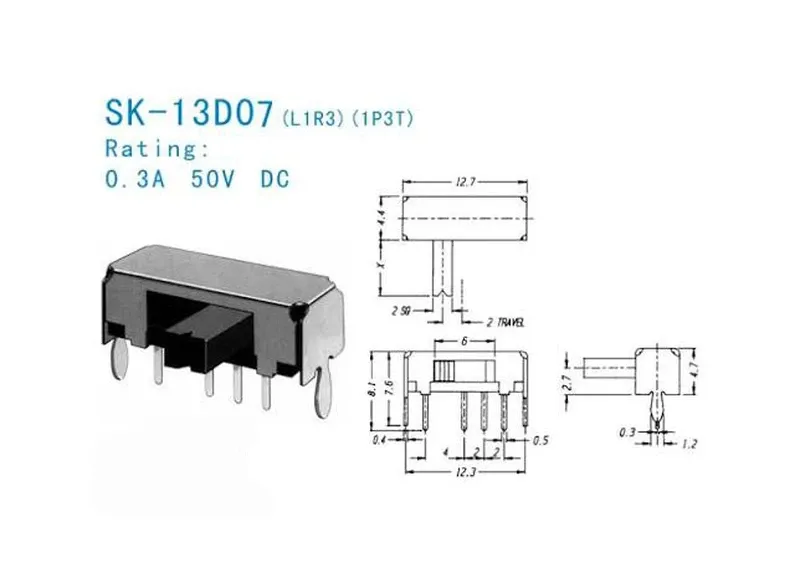

• ابعاد:12.5*4.5*4.5 میلی‌متر
• آرایش: رایت (Right Angle / R/A)

ویژگی‌ها

• امکان انتخاب بین 3 وضعیت مختلف مدار
• ساختار SP3T مناسب برای انتخاب مسیر
• اشغال فضای کم روی برد
• دسترسی به عملگر از کنار برد
• مناسب برای مدارهای سیگنال و کنترل کم‌جریان
• قابل استفاده در طراحی‌های دارای چند حالت کاری

کاربردها

این کلید برای مدارهایی مناسب است که کاربر باید یکی از سه وضعیت عملکردی را به‌صورت دستی انتخاب کند. ساختار کشویی و آرایش زاویه‌دار آن امکان استفاده در انواع بردهای کنترلی و دستگاه‌های الکترونیکی را فراهم می‌کند؛ البته برای جایگزینی کلید موجود، تطابق ابعاد و آرایش پایه‌ها باید بررسی شود.

• انتخاب حالت عملکرد مدار
• بردهای کنترل و رابط کاربری
• تجهیزات الکترونیکی دارای کلید انتخاب وضعیت
• مدارهای آزمایشی و پروژه‌های الکترونیکی
• تعمیر و جایگزینی کلیدهای کشویی سازگار
• مدارهای تغییر وضعیت و انتخاب مسیر
