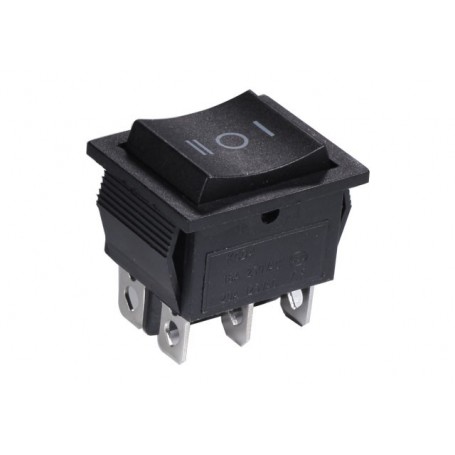

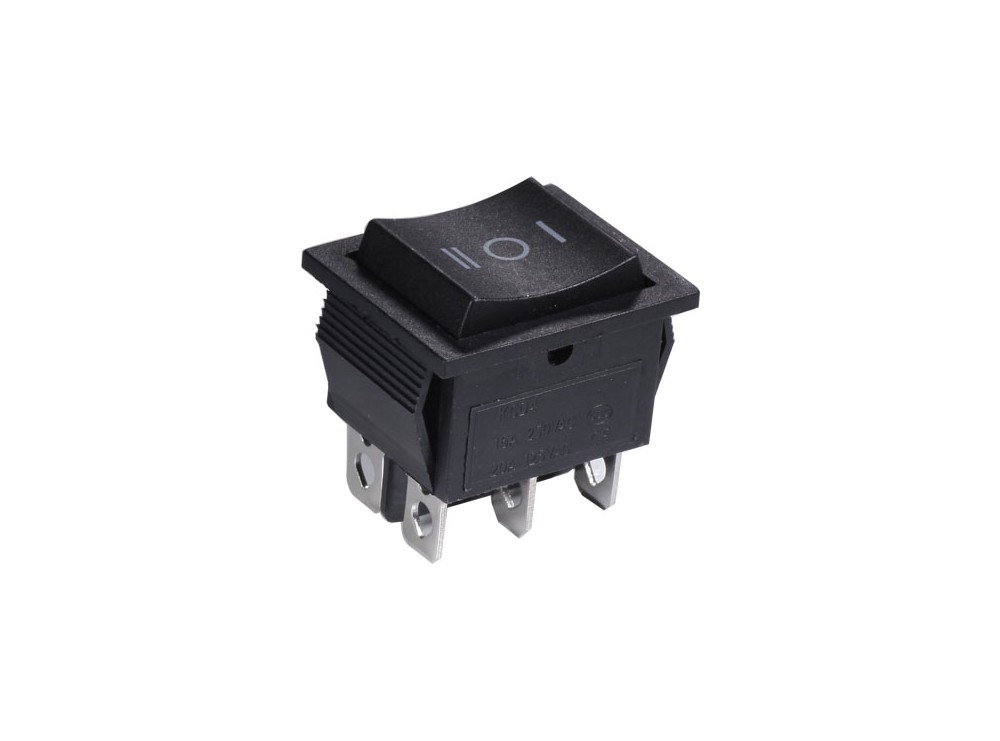

کلید راکر KCD4-203 یک کلید سه حالته با 6 پایه است که از آرایش کنتاکت DPDT یا دوپل دو مسیره استفاده می‌کند. سه وضعیت این کلید به‌صورت ON-OFF-ON است؛ بنابراین در وضعیت میانی مدارها قطع بوده و با قرار دادن راکر در هر یک از دو سمت، اتصالات متناظر برقرار می‌شوند.وجود 2 گروه کنتاکت مجزا امکان سوئیچ هم‌زمان دو مسیر را فراهم می‌کند. به همین دلیل KCD4-203 علاوه بر کاربردهای معمول انتخاب مسیر، در مدارهای مناسب برای تغییر جهت موتور نیز قابل استفاده است.ظرفیت اعلام‌شده برای این مدل 16A در 250VAC است.

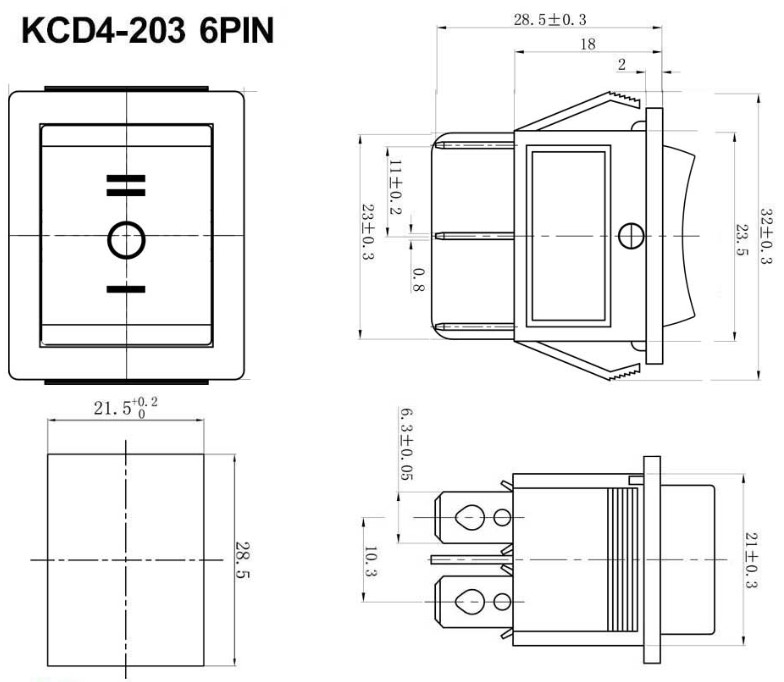

مشخصات فنی

• نوع: کلید راکر (Rocker Switch)
• مدل: KCD4-203
• آرایش کنتاکت: DPDT
• عملکرد: ON-OFF-ON
• تعداد وضعیت: 3
• تعداد پایه: 6Pin
• نوع نصب: پنلی فشاری (Snap-in)
• ولتاژ نامی: 250VAC
• جریان نامی: 16A
• رنگ راکر: مشکی

کاربردها

کلید KCD4-203 برای مدارهایی مناسب است که به 3 وضعیت و کنترل هم‌زمان 2 مسیر نیاز دارند. ساختار DPDT این کلید امکان طراحی مدارهای انتخاب مسیر و تغییر پلاریته را فراهم می‌کند و در صورت رعایت مشخصات الکتریکی، می‌توان از آن برای کنترل جهت برخی موتورها نیز استفاده کرد. نوع مدار و جریان راه‌اندازی بار باید پیش از استفاده بررسی شود.

• مدارهای تغییر جهت موتور
• انتخاب جهت چرخش موتور DC
• مدارهای تغییر پلاریته
• پنل تجهیزات الکتریکی
• جعبه‌های کنترل
• انتخاب بین دو حالت کاری
• پروژه‌های الکترونیکی و رباتیکی
• تعمیر و جایگزینی کلیدهای راکر 6 پایه سازگار
