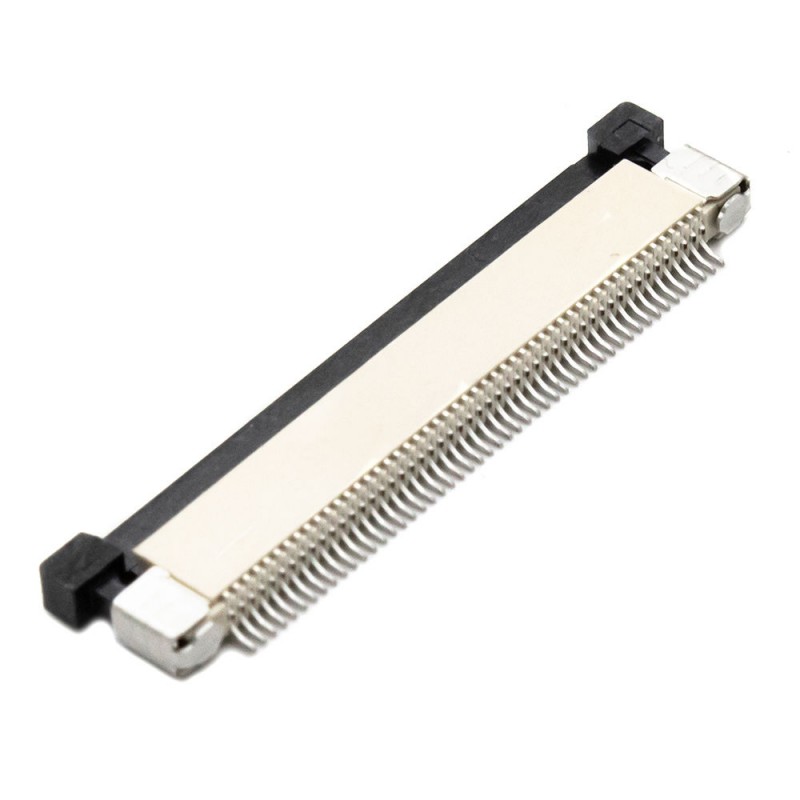

کانکتور FPC نوع STUFFER با گام 0.5mm یکی از پرکاربردترین رابط‌ها برای اتصال کابل‌های فلت (Flexible Printed Cable) به بردهای مدار چاپی است. این مدل از نوع ZIF بوده و با مکانیزم Stuffer Actuator، اتصال کابل بدون نیاز به نیروی زیاد انجام می‌شود که باعث افزایش طول عمر و کاهش سایش کانتکت‌ها می‌گردد. نسخه 50 پین این کانکتور برای انتقال سیگنال‌های داده با تراکم بالا و ابعاد کوچک طراحی شده است و در محصولات الکترونیکی قابل‌حمل، سیستم‌های نمایشگر، کنترل‌های صنعتی و تجهیزات اداری به‌طور گسترده به کار می‌رود. در نوع Top Contact، سطح تماس کابل در بالا قرار گرفته و هنگام نصب، جهت‌گیری کابل فلت باید به‌صورت تماس از بالا با کانکتور انجام شود. نصب این قطعه به‌صورت SMT روی برد انجام شده و به دلیل طراحی دقیق و ابعاد استاندارد، امکان مونتاژ خودکار در خطوط تولید SMD را دارد.
این سری از کانکتورها با رعایت استاندارد RoHS تولید شده و به دلیل جنس باکیفیت و آبکاری طلا در سطح تماس‌ها، پایداری الکتریکی و دوام مکانیکی بالایی را ارائه می‌دهد.

مشخصات

• نوع کانکتور: FPC ZIF Stuffer Type
• تعداد پین: 50
• فاصله بین پایه‌ها (Pitch): 0.5 mm
• نوع تماس: Top Contact
• نوع نصب روی برد: SMT (نصب سطحی)
• مکانیزم قفل: Stuffer Actuator (Plunger Style)
• جنس کانتکت‌ها: مس با آبکاری طلا (Gold Flash)
• ولتاژ کاری: حداکثر 50 V AC/DC
• جریان مجاز هر پین: تا 0.5 A
• دمای کاری: از -40°C تا +85°C
• سازگاری زیست‌محیطی: RoHS Compliant
• کارایی مکانیکی: بیش از 20 بار اتصال/جداشدن
• سازنده مرجع: TE Connectivity

کاربردهای رایج

این کانکتور برای انتقال سیگنال و اتصال بین مدارهای فلت و برد اصلی در دستگاه‌های الکترونیکی فشرده استفاده می‌شود. مکانیزم Stuffer باعث اطمینان از اتصال پایدار و جلوگیری از آسیب به کابل در هنگام نصب می‌گردد و آن را برای کاربردهای صنعتی و مصرفی مناسب می‌سازد.

• لپ‌تاپ‌ها و تبلت‌ها
• ماژول‌های نمایشگر LCD و TFT
• دوربین‌ها و دستگاه‌های تصویربرداری
• اسکنرها و پرینترهای صنعتی
• تجهیزات POS و کارت‌خوان
• دستگاه‌های اندازه‌گیری دقیق
• کنترلرهای صنعتی و PLC
• تجهیزات پزشکی پرتابل
• دستگاه‌های GPS و ابزارهای هوشمند
• سیستم‌های الکترونیکی مصرفی و خانگی
