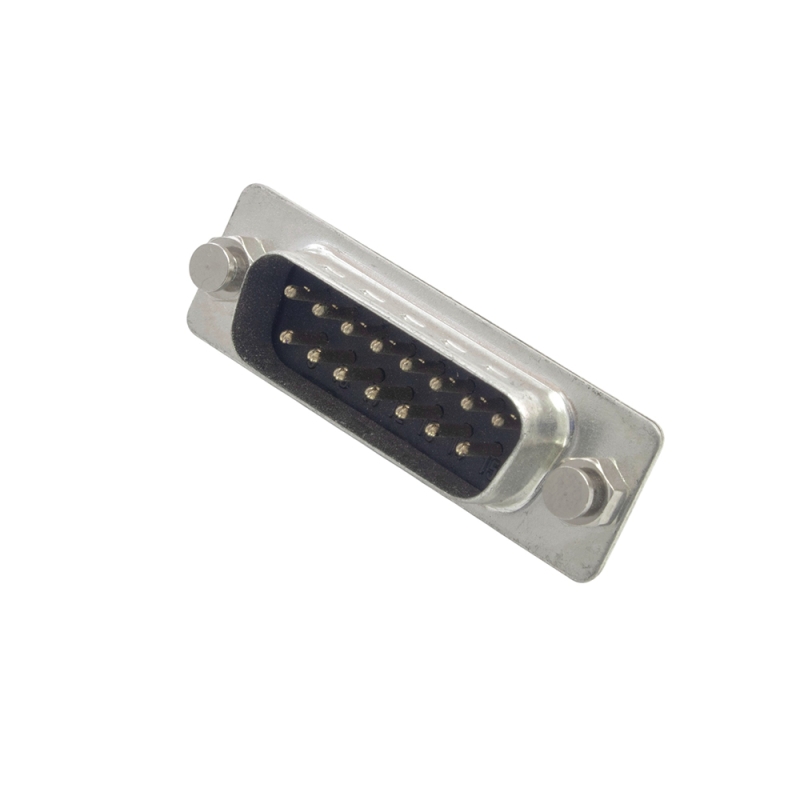

کانکتور DB15 نری دو ردیفه، یکی از کانکتورهای سری D-Sub استاندارد است که در بسیاری از کاربردهای صنعتی، مخابراتی و الکترونیکی به‌ویژه برای ارتباطات سریال یا ویدئویی استفاده می‌شود. این مدل دارای 15 پین در دو ردیف (8+7) بوده و پایه‌های آن به‌صورت DIP طراحی شده‌اند تا امکان لحیم‌کاری مستقیم روی برد PCB را فراهم کند. بدنه‌ی فلزی آن با روکش نیکل نه‌تنها استحکام مکانیکی بالایی دارد، بلکه باعث کاهش نویزهای الکترومغناطیسی (EMI) در ارتباطات حساس می‌شود. دو پیچ قفل‌دار در دو طرف بدنه جهت نصب ایمن در پنل یا کیس تجهیز قرار داده شده‌اند. این کانکتور با ولتاژ و جریان قابل قبول، برای کاربردهای داده و سیگنال بسیار مناسب است.
مشخصات
- تعداد پین: 15 عدد (دو ردیفه)
- نوع پین: DIP (مناسب لحیم روی PCB)
- نوع کانکتور: نری (Male)
- جنس بدنه: استیل با روکش نیکل
- ولتاژ کاری: 500V AC به مدت 1 دقیقه
- جریان مجاز: 5A برای هر پین
- مقاومت عایقی: بیش از 1000MΩ
- مقاومت کنتاکت: کمتر از 15mΩ
- استاندارد شعله‌پذیری: UL94 V-0
- جنس عایق: PA6T مقاوم تا دمای 260°C
- ابعاد نصب پنل: 39.15 × 12.60 میلی‌متر
- فاصله بین پیچ‌های نصب: 33.32 میلی‌متر
- نوع رزوه قفل: 4-40 UNC (قابل جدا شدن)
- سازگار با RoHS
کاربردهای رایج
این کانکتور به دلیل دوام بالا، طراحی استاندارد و قابلیت لحیم‌کاری مستقیم روی برد، در کاربردهای صنعتی و عمومی بسیار مورد استفاده قرار می‌گیرد. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:
- اتصالات سریال در تجهیزات صنعتی
- پورت‌های VGA در دستگاه‌های تصویری
- بردهای توسعه و ماژول‌های مخابراتی
- سیستم‌های کنترلی و مانیتورینگ
- تجهیزات پزشکی و آزمایشگاهی
- درگاه‌های ارتباطی RS-232 یا RS-422
- کابل‌سازی و اتصالات رک صنعتی
- کارت‌های توسعه در تجهیزات مخابراتی
- سیستم‌های اندازه‌گیری دقیق
- سیستم‌های ارتباط داده با مصارف نظامی یا تجاری
