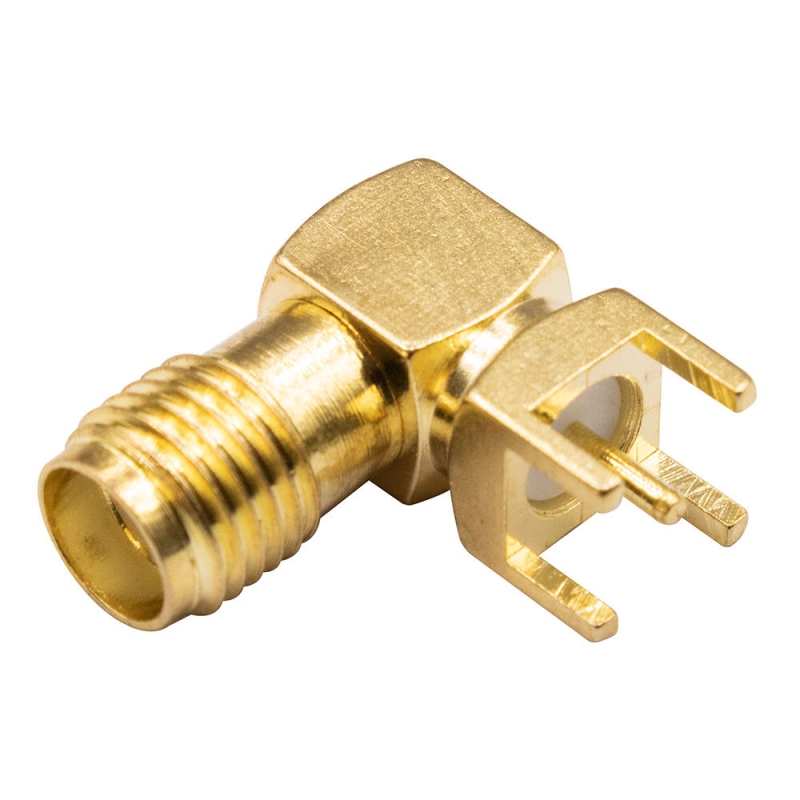

کانکتور SMA-KWE-F یکی از متداول‌ترین کانکتورهای فرکانس بالا برای نصب روی بردهای الکترونیکی است که در طراحی آن از ساختار زاویه‌دار برای صرفه‌جویی در فضا استفاده شده است. این کانکتور با بدنه‌ای از جنس فلز رسانا، ضمن مقاومت مکانیکی بالا، عملکردی پایدار و کم‌افت در انتقال سیگنال‌های RF فراهم می‌کند. پین مرکزی آن وظیفه انتقال سیگنال را بر عهده دارد و سه پایه کناری برای تثبیت مکانیکی و اتصال به زمین در برد طراحی شده‌اند. نوع رزوه کانکتور از نوع استاندارد 1/4-36UNS بوده و با تمامی رابط‌های SMA نری هماهنگ است. این قطعه انتخابی مناسب برای کاربردهای مخابراتی، بی‌سیم، تجهیزات اندازه‌گیری و طراحی‌های فشرده RF می‌باشد.

مشخصات

• نوع کانکتور: SMA مادگی
• زاویه اتصال: 90 درجه (Right Angle)
• نوع نصب: Solder روی PCB
• جنس بدنه: فلز رسانا با پوشش مقاوم
• رزوه اتصال: 1/4-36UNS-2A
• مقدار امپدانس: 50Ω
• بازه فرکانسی قابل پشتیبانی: DC تا 6GHz
• مقاومت در برابر VSWR: کمتر از 1.2 در فرکانس 3GHz

کاربردهای رایج

کانکتور SMA-KWE-F به‌طور گسترده در مدارهای RF، تجهیزات وایرلس، ماژول‌های آنتن، دستگاه‌های مخابراتی و سیستم‌های اندازه‌گیری با فرکانس بالا مورد استفاده قرار می‌گیرد. به دلیل نصب آسان روی برد و زاویه‌دار بودن، برای طراحی‌های جمع‌وجور بسیار ایده‌آل است.

• اتصال آنتن در ماژول‌های وایرلس
• ماژول‌های GPS، GSM، WiFi، LoRa و Zigbee
• تجهیزات مخابراتی باند UHF و SHF
• طراحی و تست مدارات فرکانس بالا
• دستگاه‌های اندازه‌گیری و آنالایزرهای طیف
• تجهیزات رادیویی و SDR
• بردهای توسعه RF و آنتن‌های خارجی
• پروژه‌های تحقیقاتی و آزمایشگاهی حوزه مخابرات
• سنسورها و سیستم‌های راداری
• گیرنده‌ها و فرستنده‌های صنعتی و نظامی
