برد توسعه Xilinx FPGA Spartan-6 XC6SLX9 یک پلتفرم آموزشی و کاربرپسند است که به طور ویژه برای یادگیری و کار با تراشههای FPGA طراحی شده است. این برد با فراهم آوردن تمامی مدارها، اتصالات و لوازم جانبی لازم، فرآیند یادگیری را به سادهترین شکل ممکن کرده و به توسعهدهندگان و دانشجویان این امکان را میدهد که به راحتی با تکنولوژی FPGA آشنا شوند. تراشه Xilinx Spartan-6 XC6SLX9، مدل XC6SLX9-2FTG256C، دارای 9152 واحد منطقی و 90KB بلوک منطقی قابل پیکربندی است که قابلیت پیادهسازی انواع طراحیهای دیجیتال را فراهم میکند. همچنین، این برد مجهز به 576KB RAM بلوکی و ولتاژ هسته 2V است که به کارایی و انعطافپذیری آن افزوده است. با توجه به تعادل خوب بین عملکرد، هزینه و مصرف انرژی، این تراشه برای کاربردهای متنوعی از جمله پردازش سیگنال و اتوماسیون صنعتی مناسب است. دمای عملکرد گسترده بین 40- تا 85 درجه سانتیگراد، این برد را به گزینهای ایدهآل برای پروژههای صنعتی و محیطهای سخت تبدیل میکند.
مشخصات :
- مدل: Xilinx Spartan6 XC6SLX9
- بلوک منطقی قابل پیکربندی: 90 کیلو بایت
- واحد منطقی: 9152
- واحد ساعت: 2
- RAM بلوکی: 576 کیلو بایت
- دمای عملکرد: 40-°C تا 85°C
- اندازه: 90mm130mm ×
- ولتاژتغذیه: 5 ولت
- نوسانساز کریستالی: 50 مگاهرتز
- تعداد لایههای PCB: 4 لایه
- تعداد IO اضافی: 68
- سطح پورت ورودی و خروجی: 3.3 ولت
ویژگی ها:
- پورت JTAG
- رابط USB
- SDRAM با ظرفیت ۲۵۶ مگابیت
- SPI FLASH با ظرفیت ۱۶ مگابیت
- رابط دوربین OV5640
- رابط VGA با ۱۶ بیت
- ساعت واقعی RTC با نگهدارنده باتری
- ۴ عدد LED کاربر
- نوسانساز کریستالی ۵۰ مگاهرتزی
- اسلات کارت میکرو SD
- ۶ عدد 7seg دیجیتال برای نمایش اعداد
کاربرد ها:
- اشکالزدایی و تست طراحیهای FPGA
- توسعه و پیادهسازی الگوریتمهای دیجیتال
- کنترل و پردازش سیگنالهای آنالوگ و دیجیتال
- طراحی سیستمهای مخابراتی و ارتباطی
- پیادهسازی سیستمهای تصویربرداری و پردازش تصویر
- توسعه سیستمهای مبتنی بر حسگر و اینترنت اشیاء (IoT)
- آزمایش و توسعه سیستمهای کنترل خودکار
- طراحی و توسعه رابطهای کاربری گرافیکی
- پیادهسازی ماشینهای حالت و سیستمهای منطقی
- طراحی و توسعه برنامههای آموزشی و تحقیقاتی در حوزه FPGA
Specifications
1. FPGA chip model: Xilinx spartan6 XC6SLX9 series
2. Size: 90mm * 130mm
3. Voltage: 5 V
4. Crystal oscillator: 50 M
5. PCB Layer: 4 layers
6. Extended IO number: 68
7. SDRAM capacity: 256 Mbit
capacity 8. FLASH: 16 Mbit
9. VGA color: 65536
10. IO port level: 3.3 V

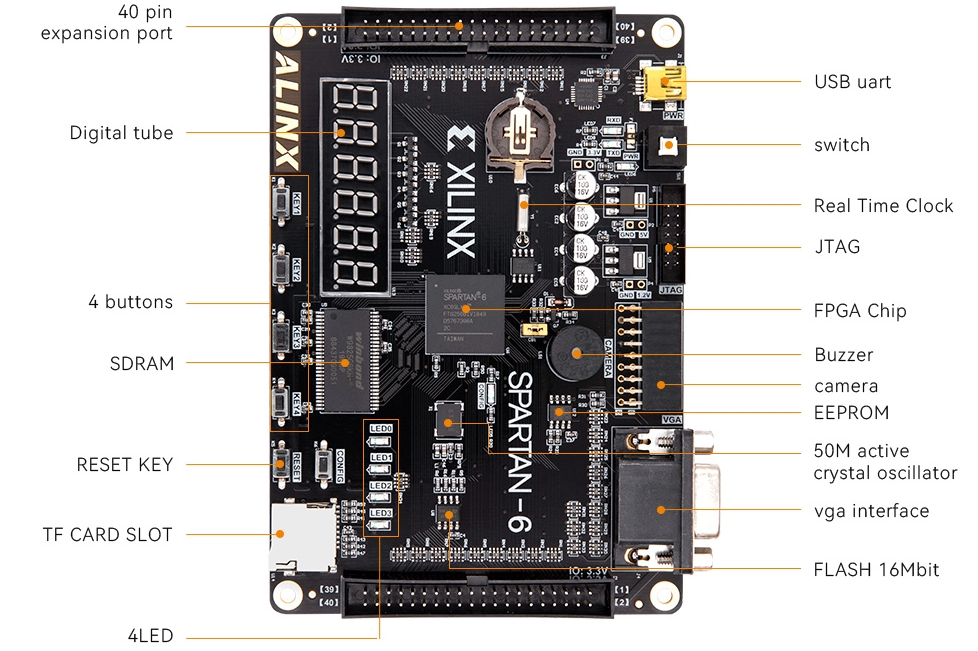

256Mbit SDRAM | 2 | Xilinx XC6SLX9 | 1 |
USB to UART cp2102 | 4 | FLASH 16Mbit | 3 |
Power Switch | 6 | USB/USB Power | 5 |
Camera Port | 8 | JTAG Port | 7 |
SD card | 10 | VGA Port | 9 |
Reset and 4 User Buttons | 12 | RTC DS1302 | 11 |
EEPROM 24LC04 | 14 | 6-digit LED Display | 13 |
50Mhz System Clock | 16 | 4 User LEDs | 15 |
Power Circuit | 18 | Buzzer | 17 |
40PIN Expansion Port | 20 | 40PIN Expansion Port | 19 |
-
