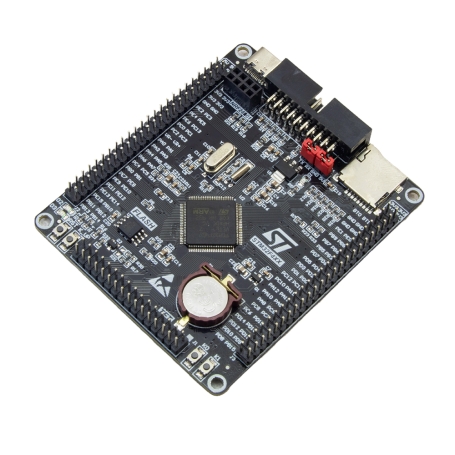

این برد توسعه بر پایه میکروکنترلر STM32F407VET طراحی شده و امکانات موردنیاز برای طراحی، آزمایش و توسعه پروژه‌های مبتنی بر خانواده STM32 را در اختیار کاربر قرار می‌دهد. تمامی پایه‌های میکروکنترلر روی هدرهای برد در دسترس بوده و امکان اتصال انواع ماژول‌ها و تجهیزات جانبی به‌سادگی فراهم شده است.وجود حافظه فلش SPI مدل W25Q64، رابط USB، کانکتورهای نمایشگر، محل اتصال ماژول‌های ارتباطی و رابط استاندارد SWD/JTAG، نیاز به افزودن بسیاری از مدارهای جانبی را کاهش می‌دهد. همچنین تغذیه برد از طریق درگاه USB یا ورودی 5V انجام شده و رگولاتور داخلی، ولتاژ 3.3V موردنیاز میکروکنترلر و تجهیزات جانبی را تأمین می‌کند. این برد گزینه‌ای مناسب برای آموزش برنامه‌نویسی STM32، توسعه محصولات مبتنی بر ARM، پروژه‌های صنعتی، اینترنت اشیا (IoT) و سامانه‌های کنترل و اتوماسیون است.

مشخصات

• نوع کالا: برد راه‌انداز میکروکنترلر
• میکروکنترلر: STM32F407VET
• هسته پردازنده: ARM Cortex-M4
• فرکانس کاری: 168MHz
• حافظه Flash داخلی: 1MB
• ولتاژ تغذیه برد: 5V DC
• ورودی تغذیه: پورت USB
• ورودی تغذیه: پین 5V
• ولتاژ خروجی رگولاتور: 3.3V
• حافظه فلش جانبی: W25Q64
• رابط USB: USB Device (USB Slave)
• کلیدها: 4 عدد (1 عدد Reset و 3 عدد GPIO)
• رابط پروگرام و دیباگ: SWD/JTAG
• رابط اتصال نمایشگر: دارد
• سوکت اتصال ماژول WiFi: دارد
• سوکت اتصال ماژول NRF24L01: دارد
• خروجی تمامی پایه‌های میکروکنترلر: دارد

ویژگی‌ها

• دسترسی به تمامی پایه‌های میکروکنترلر
• مناسب برای توسعه و نمونه‌سازی پروژه‌های STM32
• مجهز به حافظه فلش SPI جانبی
• دارای رابط استاندارد SWD/JTAG برای پروگرام و دیباگ
• امکان اتصال نمایشگر و ماژول‌های جانبی
• تغذیه از طریق USB یا ورودی 5V
• دارای کلیدهای کاربردی برای ریست و کنترل GPIO

کاربردهای رایج

این برد برای آموزش برنامه‌نویسی میکروکنترلرهای STM32، توسعه سامانه‌های نهفته، پروژه‌های رباتیک، اتوماسیون صنعتی، اینترنت اشیا، تجهیزات اندازه‌گیری و طراحی نمونه اولیه محصولات الکترونیکی کاربرد دارد. همچنین با دسترسی کامل به پایه‌های میکروکنترلر، امکان آزمایش انواع رابط‌های ارتباطی و ماژول‌های جانبی را فراهم می‌کند.

• آموزش برنامه‌نویسی STM32
• پروژه‌های مبتنی بر ARM Cortex-M4
• سیستم‌های نهفته (Embedded Systems)
• پروژه‌های رباتیک
• اینترنت اشیا (IoT)
• اتوماسیون صنعتی
• توسعه و تست ماژول‌های جانبی

پین‌ها و اتصالات

• USB: تغذیه برد و ارتباط USB Device
• کانکتور 5V: تغذیه خارجی برد
• خروجی 3.3V: تغذیه ماژول‌های جانبی
• هدرهای GPIO: دسترسی به تمامی پایه‌های STM32F407VET
• کانکتور SWD/JTAG: پروگرام و دیباگ میکروکنترلر
• سوکت نمایشگر: اتصال نمایشگرهای سازگار
• سوکت WiFi: اتصال ماژول WiFi
• سوکت NRF24L01: اتصال ماژول بی‌سیم NRF24L01

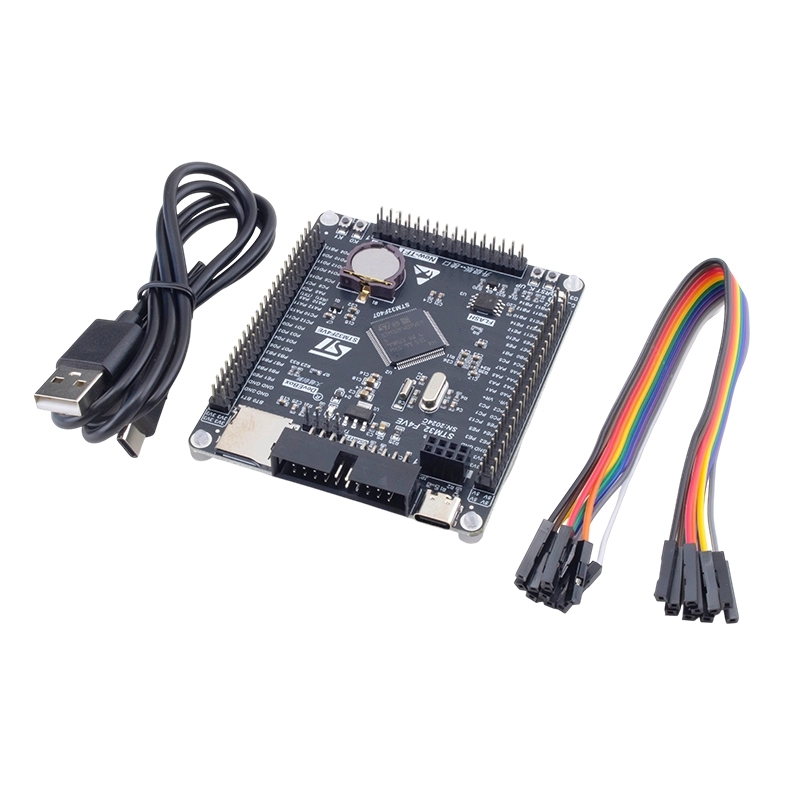

محتویات بسته بندی

• یک عدد برد آموزشی
• یک عدد کابل USB
• سیم جامپر

Introduction

The STM32F405xx and STM32F407xx family is based on the high-performance Arm® Cortex®-M4 32-bit RISC core operating at a frequency of up to 168 MHz. The Cortex-M4 core features a Floating point unit (FPU) single precision which supports all Arm single-precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security.

The STM32F405xx and STM32F407xx family incorporates high-speed embedded memories (Flash memory up to 1 Mbyte, up to 192 Kbytes of SRAM), up to 4 Kbytes of backup SRAM, and an extensive range of enhanced I/Os and peripherals connected to two APB buses, three AHB buses and a 32-bit multi-AHB bus matrix.

All devices offer three 12-bit ADCs, two DACs, a low-power RTC, twelve general-purpose 16-bit timers including two PWM timers for motor control, two general-purpose 32-bit timers. a true random number generator (RNG). They also feature standard and advanced communication interfaces.

Specification

Board
Name STM32 F4VE
Part STM32_F4VE
Brand Unknown
Origin China

Microcontroller

Part STM32F407VET6
Manufacturer ST-Microelectronics
Core Arm Cortex-M4
Max. Clock Speed 168MHz
Package LQFP 100 pins

Power

Sources
Any +3.3V pin (+3.3V)
Any +5V pin (+5V)
USB connector (+5V)
VDDA pin No
VSSA pin No
VREF- pin Yes
VREF+ pin Yes
Backup battery Holder (12.5mm / 12)

Regulator

Part AMS1117 (AMS1117)
Package SOT223 3 pins
Input +4.6V to +15V
Output +3.3V @ 1A

Size :  62mm x 85mm
