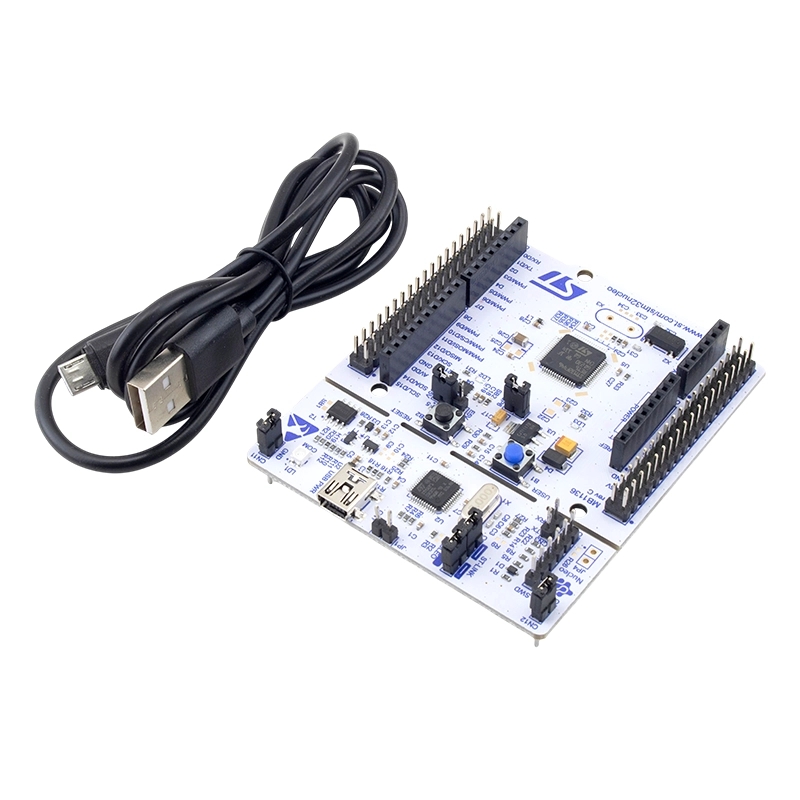

برد توسعه STM32 NUCLEO-F446RE

معرفی

بردهای حرفه ای NUCLEO یکی از محبوب ترین پلتفرم ها برای میکروکنترلرهای شرکت ST هستند. طراحی سخت افزار کاملا منطبق با استاندارد بردهای حرفه ای، امکانات جانبی کاربردی و جذاب از قبیل انواع سنسورها، کلیدها، خروجی پایه های میکرو کنترلر و مهمتر از همه، وجود پروگرامر STLINK بر روی خود برد با قابلیت دیباگ سخت افزاری، این سری از بردها را یکی از پرفروش ترین سخت افزارهای بازار نموده است.

کامیونیتی بسیار بزرگ و کتاب خانه های متعدد که برای این بردها در اختیار عموم قرار گرفته است، توانسته است سرعت ساخت و طراحی انواع پروژه های متنوع، توسط هر متخصص با هر سطحی را افزایش داده و با توجه به اوپن سورس بودن طراحی و وجود مستندات بسیار زیاد و کاربردی، می توانید با کمترین دانش و پیروی از طراحی سخت افزار این بردها، انواع پروژه های صنعتی با استانداردهای قابل قبول را طراحی کنید.

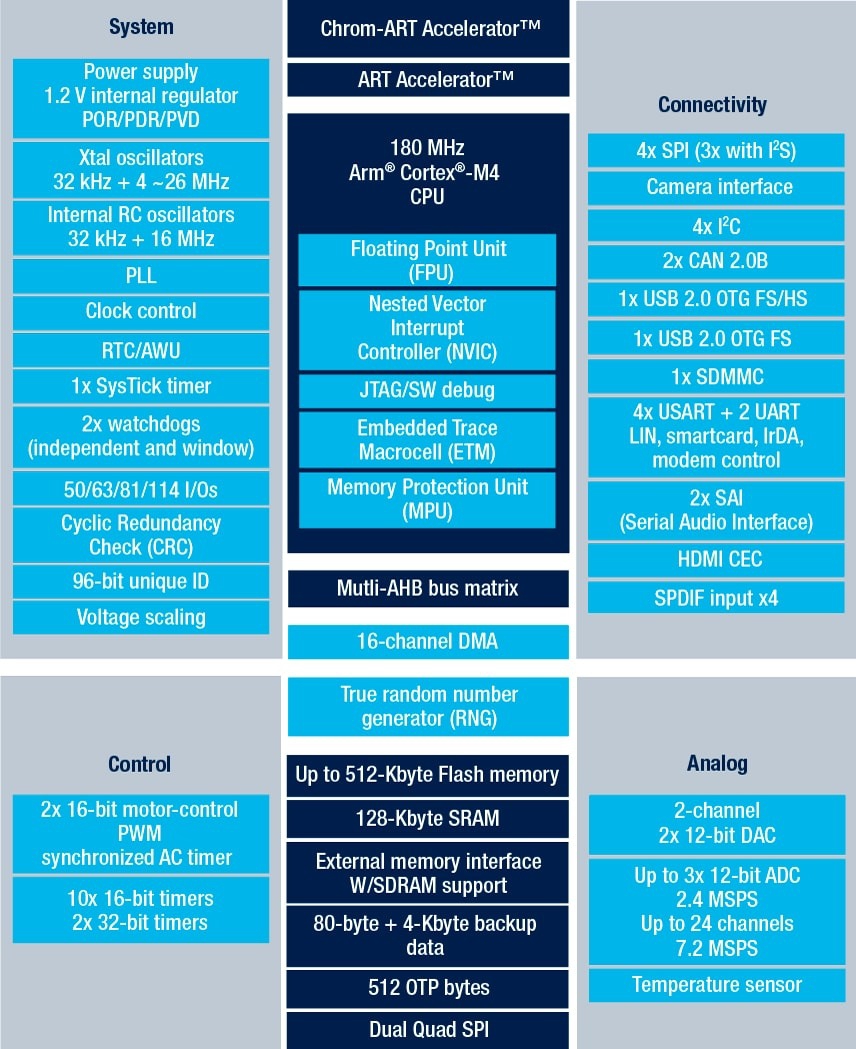

برد STM32 NUCLEO-F446RE بر اساس میکروکنترلر STM32F446RET6U  طراحی شده که از خانواده ARM Cortex-M4 است. در این برد علاوه بر امکانات همیشگی بردهای NUCLEO، پین هدرهای استاندارد بردهای ARDUINO R3 نیز گنجانده شده است. یعنی شما علاوه بر امکانات گسترده این برد، می توانید انواع شیلدهای آردوینو را نیز به این برد متصل کرده و پروژه های بسیار متنوعی را انجام دهید. البته لازم به ذکر است، علاوه بر اینکه شما می توانید از شیلدهای متنوع آردوینو برای این برد استفاده نمایید، میکروکنترلرهای ST قابلیت پروگرام شدن از طریق IDE آردوینو را داشته و این امکان را برای شما میسر می سازند که با یک پلتفرم بسیار قوی، برنامه نویسی آردوینو را انجام دهید.

مشخصات فنی برد STM32 NUCLEO-F446RE

• استفاده از میکروکنترلر پرقدرت STM32F446RET6U
• سرعت تراشه اصلی 180 مگاهرتز
• حافظه فلش تراشه اصلی  512 کیلو بایت
• نشانگر LED
• دارای کلید ریست
• پین هدر دو طرفه با خروجی تمامی پایه های میکروکنترلر
• پین هدر مادگی با استاندارد ARDUINO UNO R3
• ورودی ولتاژ از طریق کانکتور STLINK و یا تغذیه خارجی
• پروگرامر آنبرد STLINK  باقابلیت پروگرام و دیباگ نمودن میکروکنترلر
• دارای کتابخانه های متنوع و پشتیبانی در انواع IDE های معروف از قبیل IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE


Introduction

The STM32 Nucleo-64 board provides an affordable and flexible way for users to try out new concepts and build prototypes by choosing from the various combinations of performance and power consumption features, provided by the STM32 microcontroller. For the compatible boards, the external SMPS significantly reduces power consumption in Run mode.

The ARDUINO® Uno V3 connectivity support and the ST morpho headers allow the easy expansion of the functionality of the STM32 Nucleo open development platform with a wide choice of specialized shields.

The STM32 Nucleo-64 board does not require any separate probe as it integrates the ST-LINK debugger/programmer.

The STM32 Nucleo-64 board comes with the STM32 comprehensive free software libraries and examples available with the STM32Cube MCU Package.

features

STM32 microcontroller in an LQFP64 or LQFP48 package
1 user LED shared with ARDUINO®
1 user and 1 reset push-buttons
32.768 kHz crystal oscillator

Board connectors

ARDUINO® Uno V3 expansion connector
ST morpho extension pin headers for full access to all STM32 I/Os
Flexible power-supply options: ST-LINK USB VBUS or external sources
On-board ST-LINK debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port, and debug port
Comprehensive free software libraries and examples available with the STM32Cube MCU Package
Support of a wide choice of Integrated Development Environments (IDEs) including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE

Board-specific features

External SMPS to generate Vcore logic supply
24 MHz or 48 MHz HSE
User USB Device full speed, or USB SNK/UFP full speed
Cryptography

Board connectors

External SMPS experimentation dedicated connector
USB Type-C®, Micro-B, or Mini-B connector for the ST-LINK
USB Type-C® user connector
MIPI® debug connector
