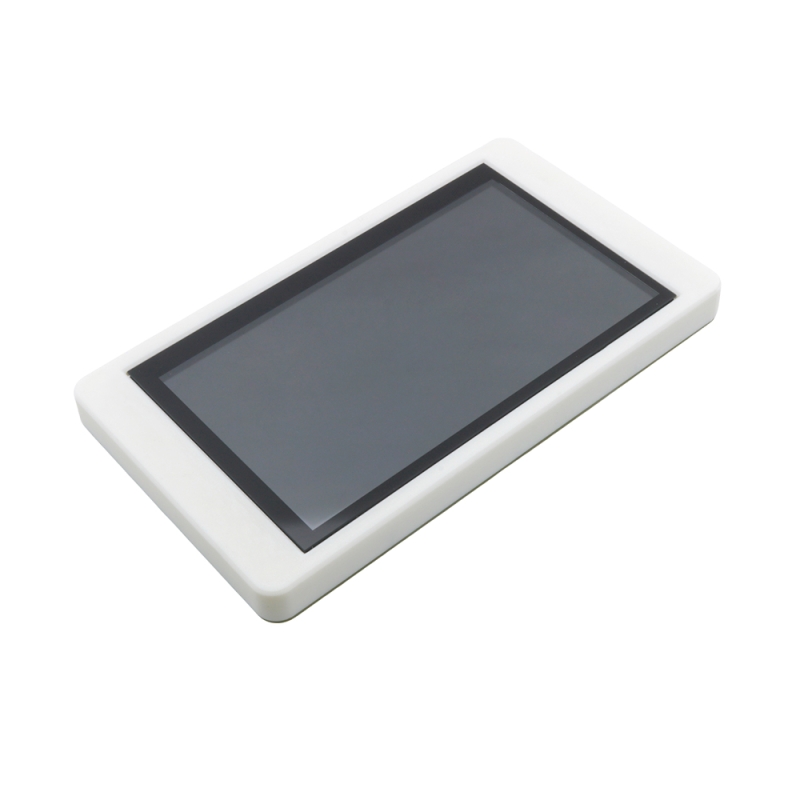

این قطعه، ماژول نمایشگر (LCD + تاچ + برد درایور) مخصوص دستگاه‌های Pick & Place مدل Neoden YY1 است که به‌عنوان قطعه یدکی برای تعمیر، نگهداری و جایگزینی نمایشگر معیوب دستگاه استفاده می‌شود. طراحی این ماژول به‌صورت اختصاصی توسط شرکت Neoden انجام شده و شامل یک صفحه‌نمایش رنگی با قاب نصب، تاچ یکپارچه و بورد کنترل داخلی است که مستقیماً به مادربرد اصلی دستگاه متصل می‌شود. این مجموعه رابط کاربری دستگاه را نمایش داده و کنترل دستی، تنظیمات و عملیات تولید را برای اپراتور امکان‌پذیر می‌کند.

مشخصات

• نوع نمایشگر: TFT LCD رنگی
• ابعاد پنل: حدود 7 اینچ
• رزولوشن: بین 800×480 پیکسل
• نوع تاچ: مقاومتی یا خازنی (Resistive/Capacitive)
• قاب محافظ: ABS سفید با فریم نصب اختصاصی
• درایور داخلی: برد کنترل سفارشی Neoden
• کانکتور ورودی: کانکتور 4 پین اختصاصی برای تغذیه + دیتا
• مصرف توان: کم، مناسب برای کارکرد 24/7
• سازگار با: فقط دستگاه Pick & Place Neoden YY1
• دارای شماره‌گذاری کارخانه‌ای و پدهای تست سرویس

ویژگی‌

• طراحی کاملاً اختصاصی برای Neoden YY1
  • ابعاد، کانکتورها و فرم فیزیکی این نمایشگر مختص این دستگاه است و با نمایشگرهای معمولی بازار قابل جایگزینی نیست.
• کیفیت تصویر مناسب برای رابط کاربری صنعتی
  • رنگ‌ها و کنتراست به‌گونه‌ای انتخاب شده‌اند که خوانایی منوها و اطلاعات فنی در محیط‌های تولید حفظ شود.
• تاچ دقیق و بادوام
  • برای عملیات روزانه اپراتور، شامل تنظیمات نازل‌ها، اصلاح مختصات، کنترل سرعت، انتخاب برنامه مونتاژ و…
• نصب سریع و آسان
  • به دلیل وجود فریم کامل، پیچ‌های از پیش تعیین‌شده و کانکتور مشخص، تعویض در کمتر از چند دقیقه انجام می‌شود.
• سازگاری کامل با سیستم‌عامل داخلی YY1
  • بدون نیاز به برنامه‌ریزی یا تنظیمات اضافه پس از اتصال، دستگاه به‌صورت خودکار آن را شناسایی می‌کند.

موارد استفاده

این نمایشگر در مراحل زیر نقش اصلی دارد:

• نمایش رابط کاربری و کنترل دستگاه
  • • منوها، برنامه‌های Pick & Place، وضعیت نازل‌ها، مسیر مونتاژ، اطلاعات فیلیست و موقعیت‌ها.
• انجام تنظیمات اولیه و کالیبراسیون برای:
  • • هم‌ترازی PCB
    • کالیبراسیون دوربین
    • انتخاب نازل
    • تنظیم سرعت و موقعیت‌گذاری
• مانیتور کردن وضعیت دستگاه در حین کار
• مثل تعداد قطعات قرار داده شده، خطاها، هشدارها، و عملکرد محورهای حرکتی.

کاربردهای رایج

این ماژول یک نمایشگر کامل یدکی (LCD + تاچ + درایور) مخصوص دستگاه Pick & Place Neoden YY1 است که به‌طور مستقیم به مادربرد دستگاه متصل شده و رابط کاربری و کنترل عملیات را نمایش می‌دهد. از آن برای جایگزینی نمایشگر آسیب‌دیده، رفع خطاهای تصویری و حفظ عملکرد صحیح دستگاه در خطوط تولید SMT استفاده می‌شود.

• تعویض نمایشگر آسیب‌دیده یا شکسته دستگاه YY1
• رفع مشکلاتی مثل: عدم نمایش تصویر، تاچ غیر دقیق، فریز شدن صفحه، لکه‌سفیدی LCD، خطوط عمودی
• استفاده در فرآیند نگهداری پیشگیرانه (Preventive Maintenance)
• جایگزینی قطعه در صورت فرسودگی یا خرابی backlight
• تعمیرات دستگاه‌های مونتاژ SMT در کارگاه‌ها و خطوط تولید

This part is a display module (LCD + touch + driver board) for Neoden YY1 Pick & Place machines, which is used as a spare part for repair, maintenance and replacement of the defective display of the machine. This module is designed exclusively by Neoden and includes a color display with mounting frame, integrated touch and internal control board that is directly connected to the main motherboard of the machine. This assembly displays the user interface of the machine and enables manual control, settings and production operations for the operator.

Specifications

Display Type: TFT Color LCD
Panel Size: Approx. 7 inches
Resolution: Between 800 x 480 pixels
Touch Type: Resistive/Capacitive
Protective Frame: White ABS with dedicated mounting frame
Internal Driver: Custom Neoden Control Board
Input Connector: Dedicated 4-pin connector for power + data
Power Consumption: Low, suitable for 24/7 operation
Compatible with: Neoden YY1 Pick & Place Device only
With factory numbering and service test pads
