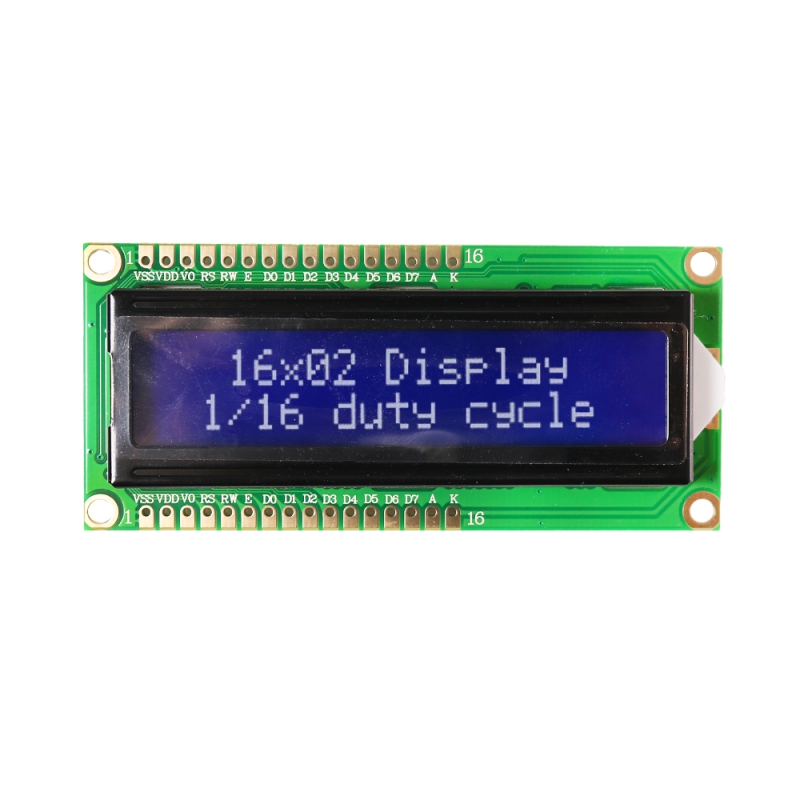

نمایشگر LCD کاراکتری 2x16 یکی از پرکاربردترین ماژول‌های نمایشگر در پروژه‌های الکترونیکی و سیستم‌های مبتنی بر میکروکنترلر است. این نمایشگر قادر است در دو سطر، هر سطر 16 کاراکتر را نمایش دهد و برای نمایش متن، اعداد و پیام‌های مختلف مورد استفاده قرار می‌گیرد. این مدل دارای نور پس‌زمینه آبی (Blue Backlight) است که باعث افزایش خوانایی در محیط‌های کم‌نور می‌شود. ویژگی خاص این مدل وجود پین در دو طرف نمایشگر است که انعطاف بیشتری برای طراحی برد و نصب در پروژه‌های مختلف فراهم می‌کند. این LCD با ولتاژ 5 ولت کار کرده و به راحتی با میکروکنترلرهایی مانند Arduino، AVR، PIC و STM32 قابل راه‌اندازی است. همچنین با استفاده از درایورهای استاندارد مانند HD44780 یا ماژول I2C می‌توان آن را به سادگی در مدارهای مختلف استفاده کرد.

مشخصات

• نوع نمایشگر: LCD کاراکتری
• مدل: C1602A
• تعداد سطر و ستون: 2x16 کاراکتر

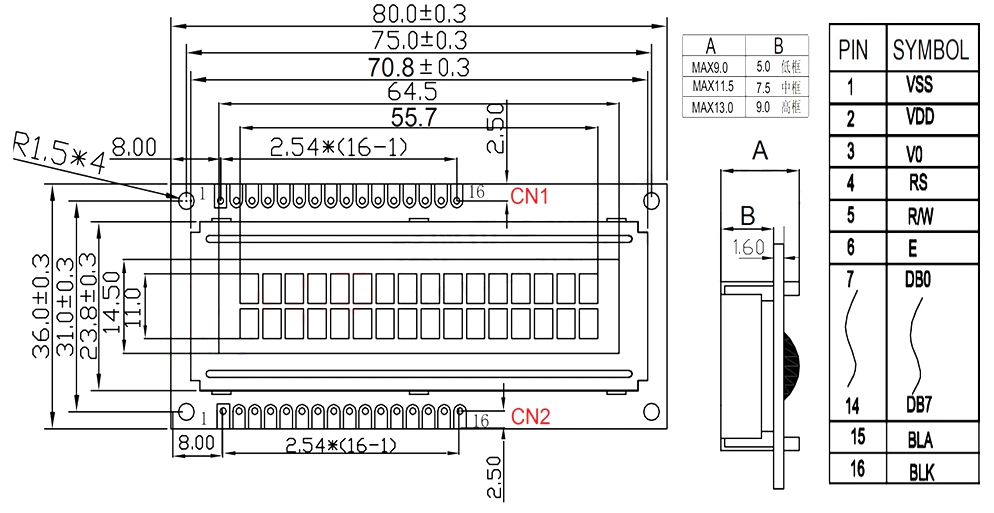

• ابعاد خارجی: 80 × 36 × 11 میلی‌متر
• ابعاد ناحیه نمایش: 64.5 × 13.8 میلی‌متر
• حداکثر ولتاژ تغذیه: 5 ولت
• نور پس‌زمینه: دارد
• رنگ نور پس‌زمینه: آبی
• دمای کاری: 20- تا 70+ درجه سانتی‌گراد
• نوع پایه: پین دوطرفه (Dual Pin)
• نوع نصب: DIP / نصب روی برد
• پارت نامبر : LCD Module C1602A

پایه ها

VSS = زمین GND
VCC = تغذیه ۵ ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایه Cathode

کاربردهای رایج

نمایشگرهای کاراکتری 2x16 به دلیل سادگی در راه‌اندازی و قابلیت نمایش متن، در بسیاری از پروژه‌های الکترونیکی، دستگاه‌های صنعتی و سیستم‌های کنترلی مورد استفاده قرار می‌گیرند. این نمایشگر می‌تواند اطلاعاتی مانند مقادیر سنسورها، پیام‌های سیستمی، منوها و وضعیت دستگاه را نمایش دهد.

• پروژه‌های آردوینو و میکروکنترلری
• نمایش اطلاعات سنسورها
• دستگاه‌های اندازه‌گیری دیجیتال
• سیستم‌های کنترلی و صنعتی
• پروژه‌های آموزشی و دانشجویی

Specification

>> Product Type: Character LCD Module
>> Display Format: 16*02 Characters
>> Interface: 6800 4-bit Parallel, 6800 8-bit Parallel
>> IC or Equivalent: AIP31066, HD44780, KS0066, SPLC780D
>> Font: English/Japanese
>> Outline Dimension: 80.00(W)x36.00(H)x11.00(T)mm
>> Visual Area: 66.00x16.00mm(C1) / 65.00x14.50mm(C2)
>> Active Area: 55.45x10.76mm(C1) / 55.70x11.00mm(C2)
>> Viewing Direction: 6:00
>> IC Package: COB
>> Power Supply (Type): 5.0V
