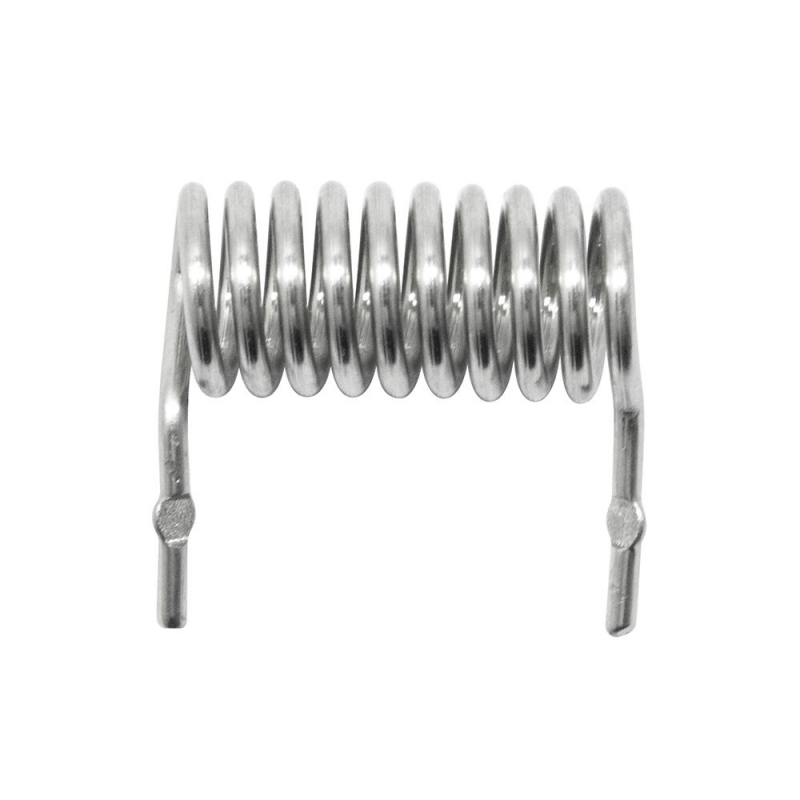

مقاومت شنت یک مقاومت با مقدار اهمی پایین است که برای اندازه‌گیری جریان الکتریکی مورد استفاده قرار می‌گیرد. با قرار دادن شنت در مسیر جریان، اختلاف ولتاژ کوچکی در دو سر آن ایجاد می‌شود که می‌توان آن را توسط مدارهای اندازه‌گیری، تقویت‌کننده‌ها، مبدل‌های آنالوگ به دیجیتال یا میکروکنترلرها اندازه‌گیری کرد.این مقاومت شنت دارای مقاومت نامی 100mΩ معادل 0.1Ω است. برای مثال، در حالت ایده‌آل عبور جریان 1A از یک مقاومت 0.1Ω، افت ولتاژ 100mV در دو سر آن ایجاد می‌کند. به این ترتیب می‌توان با اندازه‌گیری افت ولتاژ، مقدار جریان عبوری را محاسبه کرد.

جنس اعلام‌شده برای این مقاومت مس قلع‌اندود است که قلع‌اندود بودن سطح، فرایند لحیم‌کاری و اتصال آن به مدار را تسهیل می‌کند. تلرانس مقاومت 10% است و باید هنگام طراحی مدار اندازه‌گیری و تعیین دقت موردنیاز در نظر گرفته شود.

مشخصات

• نوع: مقاومت شنت
• مقاومت نامی: 100mΩ
• مقاومت معادل: 0.1Ω
• تلرانس: ±10%
• جنس اعلام‌شده: مس قلع‌اندود
• طول: 20mm
• اندازه اعلام‌شده سطح مقطع: 1.2mm

ویژگی‌ها

• مقاومت اهمی پایین برای سنجش جریان
• ایجاد افت ولتاژ متناسب با جریان عبوری
• قابل استفاده در مدارهای مبتنی بر میکروکنترلر با مدار اندازه‌گیری مناسب
• سطح قلع‌اندود برای تسهیل لحیم‌کاری
• مناسب برای طراحی مدارهای پایش جریان
• امکان استفاده در مدارهای اندازه‌گیری آنالوگ و دیجیتال

کاربردها

این مقاومت شنت برای اندازه‌گیری و پایش جریان در مدارهای الکترونیکی قابل استفاده است. با اندازه‌گیری افت ولتاژ ایجادشده در دو سر مقاومت و درنظرگرفتن مقدار 0.1Ω، می‌توان جریان عبوری را محاسبه کرد. در طراحی مدار باید توان تلفاتی شنت، محدوده ورودی بخش اندازه‌گیری و تلرانس مقاومت نیز در نظر گرفته شوند.

• مدارهای سنجش جریان
• سیستم‌های مانیتورینگ جریان
• مدارهای مبتنی بر میکروکنترلر
• منابع تغذیه و مبدل‌های الکترونیکی
• مدارهای حفاظت اضافه‌جریان
• تجهیزات اندازه‌گیری الکترونیکی
• پروژه‌های کنترل و پایش توان
