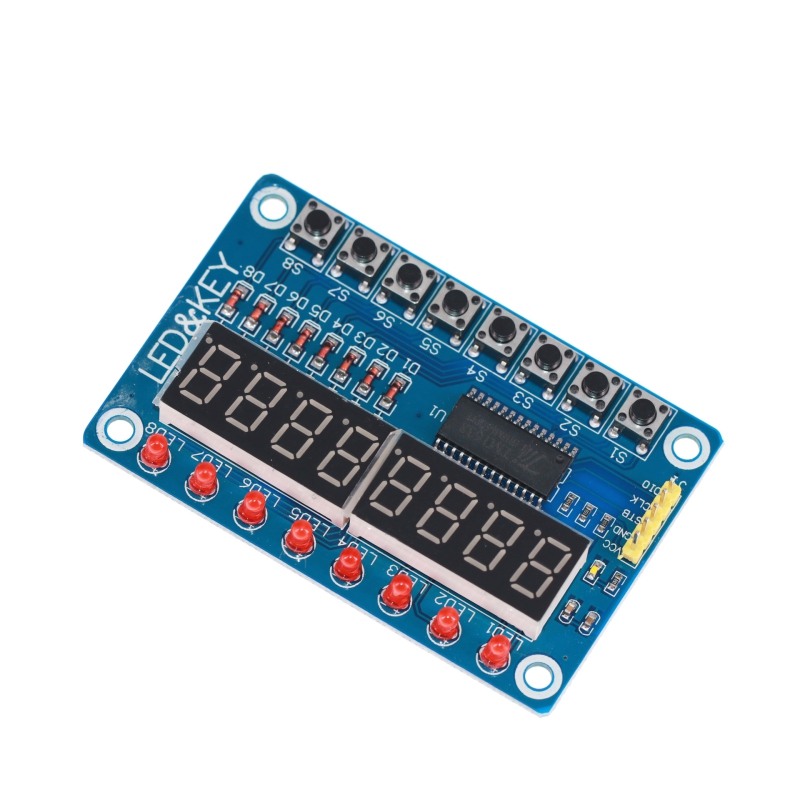

ماژول سون سگمنت 8 تایی TM1638 با کلیدهای کنترلی

معرفی

ماژول سون سگمنت 8 تایی TM1638 با کلیدهای کنترلی یک ماژول الکترونیکی است که شامل یک نمایشگر سون سگمنت هشت رقمی و کلیدهای کنترلی است. این ماژول معمولاً برای پروژه‌های الکترونیکی و رایانه‌های خانگی استفاده می‌شود.

این ماژول برای استفاده با آردوینو مناسب است و از درگیری میکروکنترلر برای کنترل سون‌سگمنتها، LED‌ها و کلید‌ها جلوگیری می‌کند. ویژگی مهم این ماژول این است که با استفاده از تنها 3 پین IO، می‌توانید عملیات اسکن نمایشگر و کلید‌ها را بدون نیاز به مداخله تک‌تراشه انجام دهید. برای استفاده، کافیست رجیستر‌های مربوطه را خوانده یا داده‌های نمایش را ارسال کنید و پین‌های تغذیه ماژول را به منبع تغذیه و پین‌های STB، CLK، DIO و SCM را به پین‌های IO متصل کنید.

مشخصات

ولتاژ کاری: 7 الی 13.6 ولت DC
حداکثر جریان : 0.24 آمپر
رابط: I2C
تراشه: TM1638
رنگ سگمنت: قرمز
تعداد دیجیت: 8
تعداد کلید کنترلی: 8
سایز سگمنت : 0.36 اینچ

Introduction

This module features an 8-digit seven-segment display controlled by the TM1638 IC for LED drive control. It includes eight push buttons, expanding its potential applications to include household electrical appliances. With the TM1638 controller, you can easily control the display and push buttons using just three digital pins. It is an excellent choice for displaying a small number of characters in your Arduino projects or other digital tube and LED display devices.

Specification

Chip: TM1638
Rated voltage: DC12V
Voltage range: DC7.0 V-13.6 V
Input power: 0.24 A
Temperature range:-10 – 70 ° C
Dimensions: 76mmL x 50mmW x 10mmH
7-segment display
8 character LED
8 keys/push buttons
Serial interface for less IO pins
