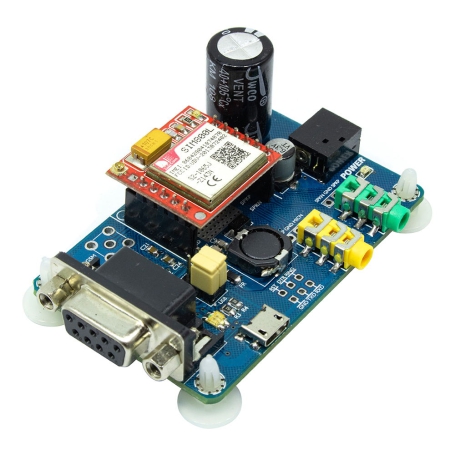

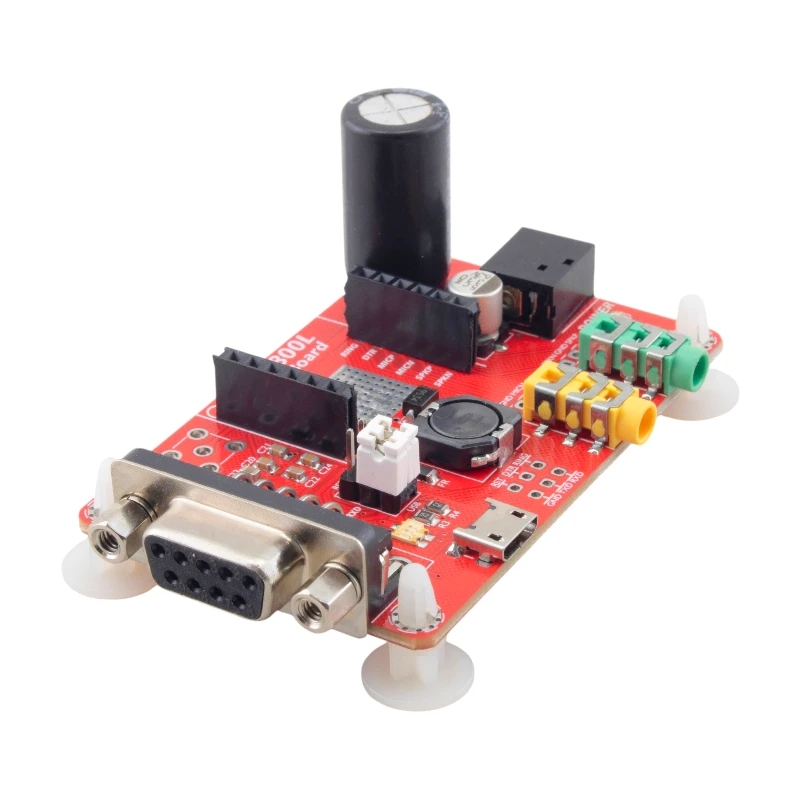

برد راه‌انداز SIM800L ایرانیک با رابط USB/RS232 و تغذیه 12V
zoom_out_map
chevron_left chevron_right

برد راه‌انداز SIM800L ایرانیک با رابط USB/RS232 و تغذیه 12V

3011001056

برد راه‌انداز SIM800L ایرانیک یک برد توسعه برای استفاده آسان‌تر از ماژول‌های ارتباطی SIM800L در پروژه‌های مخابراتی و IoT است. این برد با داشتن مدار تغذیه، رابط USB، خروجی RS232 و بخش‌های صوتی، امکان اتصال ماژول SIM800L به کامپیوتر، PLC، میکروکنترلرها و تجهیزات کنترلی را فراهم می‌کند.

3.7
(3 رأی‌دهنده)
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
8,820,000 ریال
موجود در انبار
موجود در انبار
برد راه‌انداز SIM800L ایرانیک یک برد توسعه کاربردی برای طراحان و سازندگان پروژه‌هایی است که نیاز به ارتباط GSM، ارسال و دریافت پیامک (SMS)، برقراری تماس صوتی و ارتباط GPRS دارند.
این برد برای نصب و راه‌اندازی ساده‌تر ماژول SIM800L طراحی شده و با حذف نیاز به طراحی مدار تغذیه و رابط‌های جانبی، فرآیند استفاده از ماژول را سریع‌تر می‌کند.
روی برد یک مدار تغذیه مبتنی بر رگولاتور کاهنده LM2596 قرار دارد که ورودی 12 ولت را به ولتاژ مورد نیاز ماژول SIM800L تبدیل می‌کند. همچنین وجود رابط USB مبتنی بر تراشه سری CH340 و خروجی استاندارد RS232 امکان ارتباط مستقیم با رایانه، PLC و انواع سیستم‌های کنترل را فراهم می‌کند.
این برد برای پروژه‌های کنترل پیامکی، سیستم‌های مانیتورینگ، اتوماسیون صنعتی، تجهیزات IoT و نمونه‌سازی سریع با میکروکنترلرهایی مانند Arduino مناسب است.
توجه: این محصول فقط شامل برد راه‌انداز است و ماژول SIM800L، آنتن، سیم‌کارت و سایر تجهیزات جانبی همراه آن ارسال نمی‌شود.


ویژگی‌ها
  • مناسب برای راه‌اندازی ماژول SIM800L
  • دارای مدار تغذیه داخلی با رگولاتور LM2596
  • تبدیل ورودی 12V به 4.1V مورد نیاز ماژول
  • دارای رابط USB با تراشه CH340
  • دارای خروجی ارتباطی RS232
  • دارای ورودی میکروفون و خروجی بلندگو برای ارتباط صوتی
  • مناسب اتصال به کامپیوتر، PLC و میکروکنترلرها
  • مناسب پروژه‌های GSM، GPRS و IoT
  • دارای سوکت نصب ماژول SIM800L
  • امکان دسترسی به پایه‌های ماژول برای توسعه پروژه


مشخصات فنی
  • مدل: برد راه‌انداز SIM800L ایرانیک
  • نوع محصول: برد توسعه و راه‌انداز ماژول GSM
  • ماژول سازگار: SIM800L
  • تراشه رابط USB: CH340
  • مدار تغذیه: LM2596 Buck Converter
  • ولتاژ ورودی: 12V DC
  • ولتاژ خروجی ماژول: 4.1V DC
  • رابط ارتباطی: USB، RS232، UART
  • رابط صوتی: ورودی میکروفون و خروجی بلندگو
  • کانکتورها: USB، DB9 RS232، کانکتور صوتی
  • تجهیزات همراه: فقط برد PCB


کاربردها
  • ساخت سیستم کنترل پیامکی (SMS Controller)
  • پروژه‌های اینترنت اشیا (IoT)
  • اتصال SIM800L به PLC های دارای پورت RS232
  • ساخت سیستم هشدار و مانیتورینگ از راه دور
  • کنترل تجهیزات صنعتی با پیامک یا شبکه GSM
  • پروژه‌های دانشجویی مخابرات و الکترونیک
  • تست و توسعه نرم‌افزاری AT Command برای SIM800L
  • پروژه‌های پیشنهادی
  • سیستم کنترل رله از طریق پیامک با SIM800L
  • دستگاه ارسال هشدار قطع برق یا تغییر وضعیت تجهیزات
  • سیستم مانیتورینگ صنعتی با PLC و ارتباط GSM



منابع پیشنهادی برای استفاده:

دیتاشیت ماژول SIM800L
راهنمای دستورات AT Command ماژول SIM800L
درایور تراشه CH340 برای اتصال USB به کامپیوتر
مثال‌های ارتباط UART با Arduino و سایر میکروکنترلرها


نکات مهم خرید
این محصول شامل ماژول SIM800L نیست.
قبل از خرید، از سازگاری تجهیزات مقصد با رابط RS232 اطمینان حاصل کنید.
برای عملکرد صحیح SIM800L، منبع تغذیه باید توان تأمین جریان لحظه‌ای مناسب را داشته باشد.
سیم‌کارت و آنتن باید به‌صورت جداگانه تهیه شوند

سوالات متداول درباره «برد توسعه ماژول SIM800L ایرانیک»

آیا این برد همراه با ماژول SIM800L عرضه می‌شود؟

خیر. این برد فقط «برد توسعه» است و ماژول SIM800L باید به‌صورت جداگانه تهیه و روی سوکت مخصوص ماژول نصب شود.

ولتاژ و جریان تغذیه برد چقدر است و چه نوع آداپتوری پیشنهاد می‌شود؟

برد برای ورودی تغذیه در بازه تقریباً ۶ تا ۱۵ ولت با جریان لحظه‌ای حداقل ۲ آمپر طراحی شده و روی خود برد خازن ظرفیت‌بالا برای جبران پیک جریان ماژول در نظر گرفته شده است.

در عمل معمولاً استفاده از آداپتور ۱۲ ولت ۲ آمپر یا بالاترِ باکیفیت نتیجه مطمئنی می‌دهد. اگر در پروژه‌تان نویز یا افت ولتاژ زیادی دارید، استفاده از یک ماژول کاهنده (Buck) قابل تنظیم بین آداپتور و برد می‌تواند تغذیه را پایدارتر کند.

برای اتصال به کامپیوتر یا PLC از کدام پورت استفاده کنم؟ آیا لازم است مبدل USB به سریال جداگانه بگذارم؟

روی برد دو مسیر ارتباطی اصلی در نظر گرفته شده است:

  • پورت USB Micro برای اتصال مستقیم به رایانه (بدون نیاز به مبدل USB به سریال مجزا).
  • کانکتور DB9 با سطح RS232 برای اتصال مستقیم به تجهیزاتی که ورودی RS232 دارند (مانند بسیاری از PLCها و کنترلرها).

برای پورت DB9 بهتر است از مبدل‌های اضافی USB–RS232 استفاده نکنید و این خروجی را مستقیم به دستگاه مقصدی که ورودی RS232 استاندارد دارد متصل کنید؛ در غیر این صورت دو مبدل پشت‌سرهم قرار می‌گیرند و ارتباط پایدار نخواهد بود.

آیا این برد از ماژول SIM800C یا دیگر ماژول‌های SIMCom هم پشتیبانی می‌کند؟

از نظر منطق تغذیه و ارتباط سریال، برد می‌تواند ماژول‌های خانواده SIMCom مثل SIM800C را هم راه‌اندازی کند؛ اما سوکت مکانیکی روی برد مخصوص فرم‌فکتور SIM800L طراحی شده است.

اگر بخواهید ماژولی با پکیج متفاوت (مانند SIM800C) استفاده کنید، باید آن را با برد میانی، سیم‌کشی یا آداپتور مناسب به پین‌های تغذیه و UART این برد متصل کنید و سازگاری پایه‌ها را طبق دیتاشیت بررسی کنید.

ولتاژ مجاز پایه‌های RX/TX ماژول چقدر است و برای اتصال به میکروکنترلرهای ۳٫۳ ولت و ۵ ولت چه نکاتی را رعایت کنم؟

منطق UART ماژول‌های سری SIM800 در محدوده حدود ۲٫۸ ولت کار می‌کند؛ بنابراین:

  • برای میکروکنترلرهای ۵ ولت (مثل Arduino UNO)، حتماً باید از مبدل سطح ولتاژ یا حداقل تقسیم مقاومتی روی مسیر TX میکرو به RX ماژول استفاده شود. تزریق ۵ ولت مستقیم به پایه RX ماژول از نظر دیتاشیت مجاز نیست و در درازمدت می‌تواند به آن آسیب بزند.
  • برای میکروکنترلرهای ۳٫۳ ولت (مثل Wemos D1 mini، ESP8266، ESP32)، در اکثر پروژه‌ها اتصال مستقیم از نظر عملی جواب می‌دهد، اما برای حاشیه ایمنی بالاتر توصیه می‌شود حداقل یک مقاومت سری ۱۰۰ اهم روی خطوط RX و TX قرار دهید.

اگر در مورد تطبیق سطح ولتاژ یا اتصال به برد خاصی (مثلاً Wemos، NodeMCU، STM32 و …) سوال دقیق‌تری دارید، می‌توانید سناریوی خود را در انجمن تخصصی برق و الکترونیک ECA مطرح کنید تا دیگر کاربران هم تجربه‌شان را به اشتراک بگذارند.

کالاهای مرتبط
10 کالای مشابه
کالاهای بازدید شده اخیر
امتیاز شما
3.7
(امتیاز 3 رأی‌دهنده)
  • آرش یگانه | 4 هفته پیش خریدار

    سلام و وقت بخیر
    پسورد فایل راه انداز چیست؟ من این ماژول را قبلا خریدم الان دوباره می خواهم راه اندازی کنم متاسفانه روی فایل داخل سایت پسورد قراردارد چکار کنم؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 هفته پیش
      آرش یگانه

      سلام و احترام، رمز فایل راه‌انداز www.eca.ir است. لطفاً آن را دقیقاً با حروف کوچک انگلیسی وارد کنید.
      0
      0
      پاسخ | گزارش
  • مجتبی تمیمی | 1 ماه پیش

    آیا این ماژول سوکت سیم کارت دارد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 ماه پیش
      مجتبی تمیمی

      سلام و احترام، خیر، روی برد توسعه سوکت سیم‌کارت مجزایی تعبیه نشده است. برای استفاده از سیم‌کارت باید خود ماژول SIM800L را روی برد توسعه نصب کنید؛ سوکت سیم‌کارت روی خود ماژول SIM800L قرار دارد و پس از نصب ماژول، سیم‌کارت در همان سوکت قرار می‌گیرد.
      0
      0
      پاسخ | گزارش
  • حسین مهراندیش | 3 ماه پیش

    سلام ،
    آیا این محصول قابلیت برقراری تماس تلفنی را دارد؟

    در ضمن این قیمت فقط مربوط به برد توسعه آبی رنگ هست ؟ و ماژول SIM800L قیمت جداگانه دارد ؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      حسین مهراندیش

      سلام

      بله دارای خروجی وردی میکروفون و بلندگو می باشد

      دارای ماژول Sim800 نیست
      0
      0
      پاسخ | گزارش
  • علی مرادی | 5 ماه پیش خریدار

    سلام من برای طراحی قالب نیازمند داشتن اندازه دقیق برد و همچنین مکان دقیق سوراخ ها هستم ایا این برد دیتاشیت یا فایل راهنمایی دارد تا این اطلاعات رو بدهد؟
    باتشکر
    0
    0
    پاسخ | گزارش
  • محمود رجبی اشکفتکی | 7 ماه پیش خریدار

    سلام
    پین هایRxوTxدر پورت خروجی برای اتصال به میکرو کدام سوراخ ها هستند؟
    آیا میشود از ادابتور بدون فیش این ماژول را تغذیه کرد؟
    مقدار مقاومت پایهRxبرای میکرو ۵ ولت چقد است؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 7 ماه پیش
      محمود رجبی اشکفتکی

      سلام

      برای پین های Rx tx لطفا عکس کالا را مشاهده کنید

      نیاز به فیش آداپتور دارید

      مقاومت 100 اهم کافی است، ولی بهتر است دیتاشیت رسمی ماژول sim800l را مطالعه فرمایید
      0
      0
      پاسخ | گزارش
  • Hamed Kh | 2 سال پیش

    با سلام دو تا سوال دارم: 1- ظاهرا SIM800L بسیار به نوسانات و عدد دقیق ولتاژ و جریان 2 آمپر حساسه. دقیقا چه آداپتوری رو بزنم به این ماژول؟ میشه لطف کنید مشخصا نام ببرید یا اگر در فروشگاه خودتون دارید پیشنهاد بدید؟ 2- برای اتصال این ماژول به Wemos MiniD1 بین پینهای RX و TX این ماژول و Wemos چیزی باید قرار بگیره یا سطح ولتاژ لاجیک اینها یکیه؟ سپاس
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (2)
    • پشتیبانی | 2 سال پیش
      Hamed Kh

      سلام برای ولتاژ دقیق می توانید از ماژول های کاهنده که قابلیت تنظیم دقیق ولتاژ با مولتی ترن را دارند استفاده نمایید برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
      0
      0
      پاسخ | گزارش
  • همایون دانشگر | 2 سال پیش خریدار

    ماژول sim800c را هم ساپورت میکنه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 سال پیش
      همایون دانشگر

      سلام


      تمامی ماژول های simcom را می توانید وصل کنید، ولی سوکت مازول مخصوص sim800l می باشد
      0
      0
      پاسخ | گزارش
  • مهدی خسروی فر | 2 سال پیش

    سلام. من این ماژول رو خریدم و به راحتی از طرق usb تونستم باهاش ارتباط بگیرم و کار کنم. اما هر چقدر سعی کردم از طریق پورت db9 باهاش ارتباط بگیرم نتونستم. روشی که برای تست در دستورالعمل بود رو اجرا کردم و درست بود. اما باز هم نمیتونم از پورت db9 ارتباط بگیرم. آیا باید کار خاصی انجام بدم؟ (برای اتصال به پورت db9 من از مبدل usb به سریال omega استفاده کردم.)
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 سال پیش
      مهدی خسروی فر

      سلام


      برای پورت db9 بهتر است از مبدل استفاده نکنید. در صورتی که می خواهید از usb استفاده کنید بهتر است از مبدل موجود بر روی برد استفاده کنید.


      برای DB9 بهتر است به  تجهیزاتی که دارای ورودی مستقیم RS232 هستند متصل کنید.
      0
      0
      پاسخ | گزارش
  • بهرام رحمتی | 2 سال پیش

    سلام. ولتاژ قابل تحمل برای پایه ی rx چند ولته؟ به طور دقیقتر با میکرو تا چند ولت میتونی به پایه ی rx از این برد توسعه ولتاژ بدی؟ چون توی کامنت ها برای sim800L نوشته ولتاژ ورودی به پایه ی rx نباید از 2.8 ولت بیشتر باشه وگرنه ورودی سریال میسوزه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 سال پیش
      بهرام رحمتی

      سلام


      یک مقامت 100 اهم بر روی پایه های RX و TX قرار دهید


      مشکلی پیش نمی آید
      0
      0
      پاسخ | گزارش
  • سید علی اکبر علوی | 2 سال پیش

    سلام الان اگه بخوایم پایه های RX و TX رو بعد از قرار دادن ماژول روی برد به میکرو وصل کنیم باید با لحیم کردن هدر به سوراخ هایی که کنار پورت میکرو usb قرار داره این کار رو انجام بدیم ؟ و اینکه این برد چه ولتاژی رو تحویل ماژول میده ؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (1)
