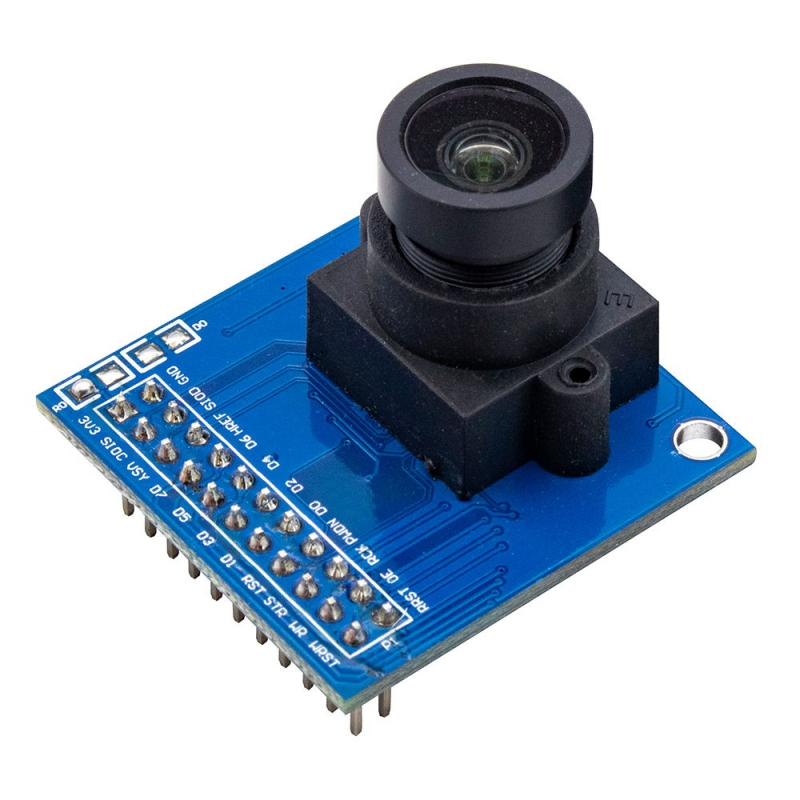

دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها + AL422 FIFO
zoom_out_map
chevron_left chevron_right
‎−20%

دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها + AL422 FIFO

دوربین OV7670 رنگی با قابلیت اتصال به میکروکنترلرها به همراه تراشه پرسرعت FIFO با رزولیشن تصوير 640 در 480 پيكسل

2,984,000‎ریال (با مالیات) 3,730,000‎ریال ‎−20% 2,984,000‎ریال (بدون مالیات)

سری جدید این ماژول ها به همراه اوسیلاتور می باشند.

 سنسور تصویر OV7670 محصول camerachip، دارای بخشهای مختلف برای پردازش اولیه روی تصویر (میزان رنگ ، کنترانس و....) ميباشد.همچنين توانايي تنظيم خودكار بهره AGC ، تنظيم تراز سفيدي AWB را دارا ميباشد، مدارات بایاسینگ و رگولاتور 1.8 ولت بر روی خود برد قرارگرفته است. اما سرعت بالای این دوربین باعث شده تا میکروکنترلرهایی که دارای سرعت پایینی هستند قادر به دریافت تصویر کامل از دوربین نبوده و قبل از پایان خواندن کدهای رنگ تصویر تغییر کند. به همین منظور یک تراشه FIFO با سرعت بالا بر روی ماژول قرار گرفته که وظیفه آن خواندن کدهای دوربین و ذخیره در خود می باشد و تا ارسال دستور بعدی تصویر را در حافظه خود نگه می دارد. توسط این تراشه هر میکروکنترلری با هر سرعتی می تواند با این ماژول کار کرده و تصاویر کامل را دریافت نماید.

مشخصات

  • حساسيت بالا در محيط هاي با نور كم
  • حداكثر ابعاد تصوير 640 در 480 پيكسل
  • قابليت تصوير برداري با 30 فريم بر ثانيه
  • ابعاد تصویر قابل تعریف در استاندار های مختلف ( vga , qvga ,...)
  • نسبت سيگنال به نويز 46 دسيبل



کاربردها

  • سیستم های امنیتی
  • سیستم های هوشمند
  • کاربردهای آموزشی
  • پروژه های الکترونیکی
  • بینایی ماشین
  • هر پروژه ای که نیاز به تصویر برداری یا  عکس برداری داشته باشد



Description
1、380KB high-capacity FIFO AL422B, very suitable for slow MCU to acquisit image data directly through the I/O
2、12MHZ active crystal oscillator
3、OV7670 2.8 V voltage stabilization LDO
4、Single work power 3.3 V (+ / -0.1 V), working temperature from 0 degrees - 50 degrees
5、The camera is all the glass lenses, lens (including seat) is magnesium alloy material, focal length of the lens is 3.6 millimeters 650nm bands
6、 PCB is black FR - 4 ,quality heavy gold plate, effectively prevent the PCB from light leak problems (if it is not black, this module will have light leak problem and the images will have a shadow)
7、Module size is 3 * 3 centimeters (+ / - 0.5 mm)
8、 Module pin is standard interface 2X10 2.54 mm, and convenient for cable to connect directly with microcontroller I/O for collecting images.

Main Function
1、Support low illumination applications for high sensitivity
2、Support SCCB interface,and compatible with the I2C interface
3、Support RawRGB, RGB(GRB4: 2:2, RGB565/555/444), YUV(4:2:2) and YCbCr(4:2:2) output format
4、Support VAG、CIF and support all kinds of size from CIF to 40x30 size
5、Support VarioPixel sampling way
6、Support Automatic influencing control functions include: automatic exposure control, automatic gain control, automatic white balance, automatic eliminate light stripe, automatic black level calibration. Image quality control including the color saturation, hue, gamma, ANTI_BLOOM sharpness
7、The ISP support eliminating noise and compensation bad point function
8、Support image scaling
9、Support compensation losing light
10、50/60Hz automatic detection
11、Support adjusting saturation automatically(UV adjust)
12、Support adjusting Edge enhanced function automatically
13、Support adjusting noise reduction function automatically

Key Parameters
1、Photographic array : 640X480
2、IO voltage : 2.5 V to 3.0 V (LDO give 1.8 V power)
3、Power consumption working : 60 mw / 15fps VGA YUV
4、Dormancy:< 20 20μA
5、Temperature : from - 30℃ to 70℃
6、Stable working temperature : from 0℃ to 50℃
7、Output format (8 bit) : RawRGB, RGB(GRB4: 2:2, RGB565/555/444), YUV(4:2:2) and YCbCr(4:2:2)
8、Optical size : 1/6"
9、View Angle : 25 °
10、Max frame rate : 30fps VGA
11、Sensitivity : 1.3 V / (Lux - SEC)
12、SNR : 46 dB
13、Dynamic range : 52 dB
14、Browse mode : by line
15、Electronic exposure : 1 line to 510 line
16、Pixel area : 3.6 μm x 3.6 μm
17、Dark current : 12 mV/s at 60 ℃
18、Well capacity :  17Ke

3011003002
