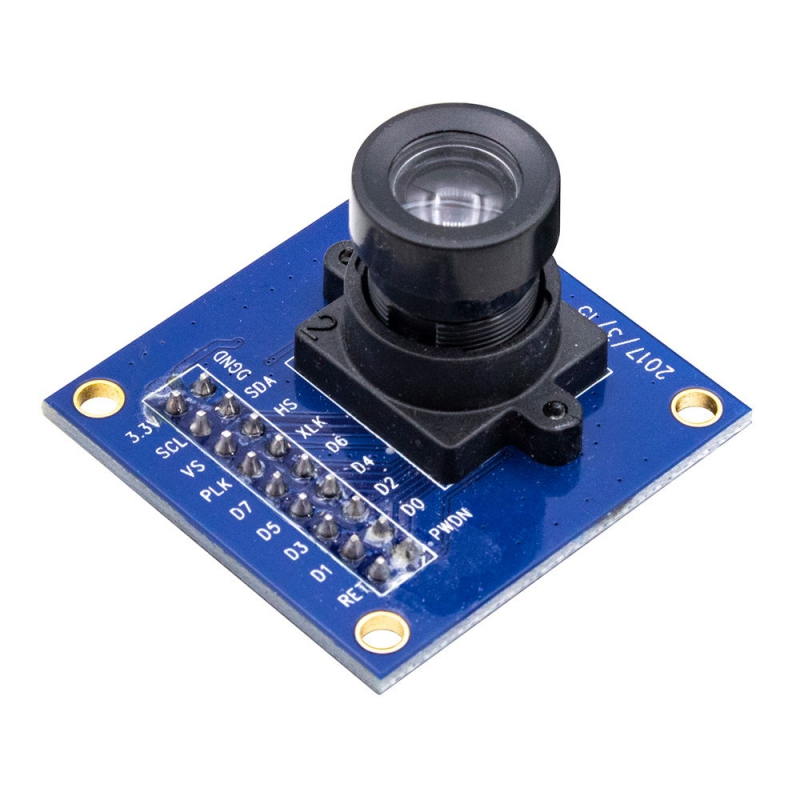

ماژول دوربین OV7670 یکی از پرکاربردترین سنسورهای تصویر در پروژه‌های الکترونیکی و سیستم‌های امبدد است که امکان تصویربرداری با رزولوشن VGA (640×480) را فراهم می‌کند. این ماژول دارای پردازنده داخلی برای انجام پردازش‌های اولیه تصویر مانند تنظیم رنگ، کنتراست، گاما و کاهش نویز می‌باشد. همچنین از قابلیت‌های تنظیم خودکار تصویر مانند AGC (تنظیم خودکار بهره)، AWB (تنظیم خودکار تراز سفیدی) و AEC (تنظیم نوردهی خودکار) پشتیبانی می‌کند که باعث بهبود کیفیت تصویر در شرایط نوری مختلف می‌شود. ارتباط این دوربین با میکروکنترلرها از طریق رابط SCCB که مشابه I2C است انجام می‌شود و خروجی تصویر را در فرمت‌های مختلفی مانند RGB و YUV ارائه می‌دهد. به دلیل مصرف انرژی پایین، ابعاد کوچک و قابلیت تنظیم اندازه تصویر، این ماژول گزینه‌ای مناسب برای پروژه‌های پردازش تصویر، رباتیک، سیستم‌های امنیتی و کاربردهای آموزشی محسوب می‌شود.

مشخصات

• مدل سنسور تصویر: OV7670
• حداکثر رزولوشن تصویر: 640 × 480 پیکسل (VGA)
• حداکثر نرخ فریم: 30 فریم بر ثانیه (30fps)
• رابط ارتباطی: SCCB (سازگار با I2C)
• فرمت خروجی تصویر: YUV / YCbCr 4:2:2 / RGB565 / RGB555 / RGB444 / Raw RGB
• ابعاد سنسور: 1/6 اینچ
• زاویه دید لنز: 25 درجه
• حساسیت نوری: 1.3V / (Lux-sec)
• نسبت سیگنال به نویز: 46dB
• دامنه دینامیکی: 52dB
• پیکسل سایز: 3.6µm × 3.6µm
• ولتاژ ورودی IO: حدود 2.5 تا 3.0 ولت
• توان مصرفی: حدود 60mW در حالت VGA با 15fps
• جریان در حالت Sleep: کمتر از 20µA
• دمای کاری: 30- تا 70+ درجه سانتی‌گراد
• ابعاد برد: حدود 3.5 × 3.5 سانتی‌متر
• حداکثر اندازه آرایه پیکسل: 640 × 480
• قابلیت انتخاب اندازه تصویر: VGA، QVGA، CIF و اندازه‌های کوچک‌تر

ویژگی‌ها

• رزولوشن VGA مناسب برای پروژه‌های پردازش تصویر
• حساسیت بالا در محیط‌های کم نور
• پشتیبانی از فرمت‌های مختلف خروجی تصویر
• قابلیت تنظیم خودکار تصویر (AEC، AGC، AWB)
• دارای پردازنده داخلی ISP برای کاهش نویز و بهبود کیفیت تصویر
• قابلیت تنظیم اشباع رنگ، گاما، کنتراست و شارپنس
• پشتیبانی از مقیاس‌دهی تصویر و Sub-sampling
• تشخیص خودکار فلیکر 50/60Hz
• مصرف انرژی پایین مناسب سیستم‌های امبدد
• پشتیبانی از استانداردهای مختلف رزولوشن تصویر

کاربردها

ماژول دوربین OV7670 به دلیل ابعاد کوچک، مصرف انرژی پایین و قابلیت اتصال مستقیم به میکروکنترلرها، در بسیاری از پروژه‌های پردازش تصویر و سیستم‌های هوشمند مورد استفاده قرار می‌گیرد. این ماژول امکان ثبت تصویر و پردازش آن را در سیستم‌های امبدد فراهم می‌کند و گزینه‌ای مناسب برای پروژه‌های تحقیقاتی و آموزشی محسوب می‌شود.

• سیستم‌های امنیتی و نظارتی
• پروژه‌های بینایی ماشین (Machine Vision)
• رباتیک و سیستم‌های هوشمند
• پروژه‌های آموزشی الکترونیک و پردازش تصویر
• سیستم‌های تشخیص حرکت و تشخیص اشیا
• پروژه‌های تصویربرداری با میکروکنترلر

 Features
► Brand new and high quality.
► High sensitivity for low-light operation.
► Low operating voltage for embedded application.
► Standard SCCB interface compatible with I2C interface.
► Raw RGB, RGB (GRB4:2:2, RGB565/555/444),YUV(4:2:2) and YCbCr(4:2:2)output format.
► Support VGA, CIF and from CIF to 40 x 30 format.
► Vario Pixel method for sub-sampling.
► Auto Image Control: AEC, AGC, AWB, ABF, ABLC.
► Image Quality Control: Color saturation, hue, gamma, sharpness and anti-blooming.
► ISP includes noise reduction and defect correction.
► Support image scaling.
► Lens shading correction.
► Flicker 50/60Hz auto detection.
► Color saturation level auto adjust.
► Edge enhancement level auto adjust.
► De-noise level auto adjust.

Parameters
► Photosensitive Array: 640 x 480.
► IO Voltage: 2.5V to 3.0V.
► Operating Power: 60mW/15fpsVGAYUV.
► Sleeping Mode: <20μA.
► Operating Temperature: -30 to 70 deg C.
► Output Format: YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data (8 digit).
► Lens Size: 1/6".
► Vision Angle: 25 degree.
► Max. Frame Rate: 30fps VGA.
► Sensitivity: 1.3V / (Lux-sec).
► Signal to Noise Ratio: 46 dB.
► DynamicRange: 52 dB.
► Browse Mode: By row.
► Electronic Exposure: 1 to 510 row.
► Pixel Coverage: 3.6μm x 3.6μm.
► Duck Current: 12 mV/s at 60℃.
► PCB Size (L x W): Approx. 1.4 x 1.4 inch / 3.5 x 3.5 cm.
