برد کنترل پرینتر سه بعدی Octopus V1.1 مارک BIGTREETECH

کد کالا: 3251006015

برای ساخت یا ارتقای پرینترهای سه‌بعدی چندمحوره، CoreXY و Voron، برد BIGTREETECH Octopus V1.1 با پردازنده 32 بیتی، 8 جایگاه درایور استپر، 9 کانکتور موتور، پشتیبانی از Klipper و Marlin و اتصالات متنوع انتخابی کاربردی است. این برد مدیریت موتورها، هیترها، فن‌ها و سنسورها را در یک سیستم کنترل توسعه‌پذیر فراهم می‌کند.

—

امتیاز کاربران

۰ رای‌دهنده ۰ دیدگاه

ارسال سریع به سراسر کشور

ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل

بسته‌بندی حرفه‌ای و ایمن

بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی

خرید مطمئن از ECA

ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش

159,000,000 ریال

موجود در انبار

توضیحات

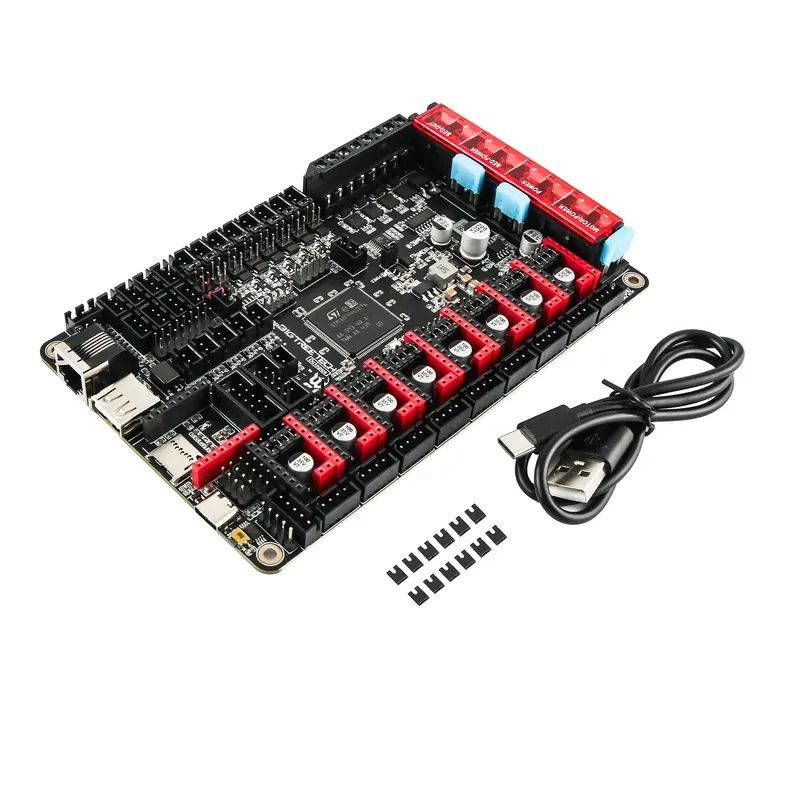

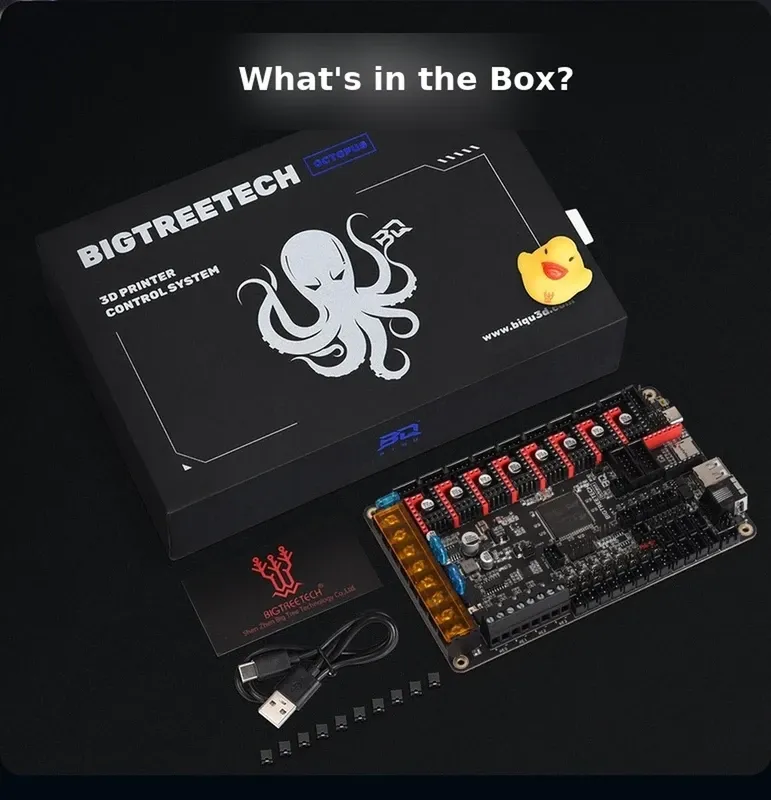

برد کنترل BIGTREETECH Octopus V1.1 یک مادربرد 32 بیتی برای مدیریت حرکت، دما و تجهیزات جانبی پرینترهای سه‌بعدی است. این برد با 8 جایگاه نصب درایور استپر موتور، امکان پیاده‌سازی ساختارهای حرکتی پیچیده، استفاده از چند اکسترودر و کنترل بخش‌های مختلف چاپگر را فراهم می‌کند.مهم‌ترین مزیت Octopus، تعداد بالای کانال‌های کنترل موتور و تنوع اتصالات آن است. در پروژه‌هایی مانند Voron 2.4 که به کنترل چند موتور Z، محورهای حرکتی و اکسترودر نیاز دارند، استفاده از چنین بردی باعث یکپارچه‌سازی سیم‌کشی و مدیریت تجهیزات در یک مادربرد می‌شود.

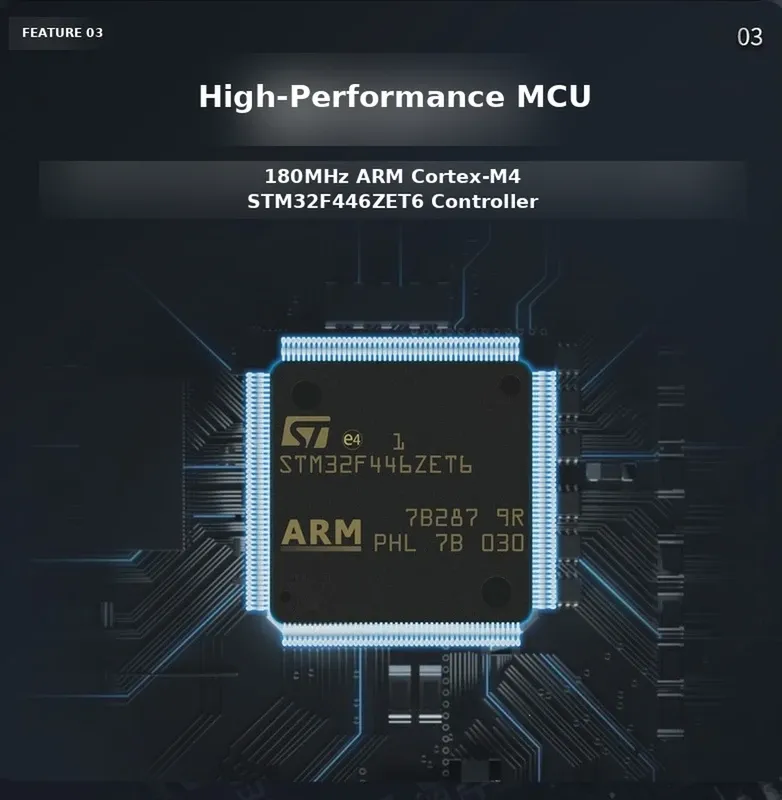

این خانواده از بردهای Octopus مبتنی بر معماری ARM Cortex-M4 طراحی شده‌اند. نسخه مجهز به تراشه STM32F446ZET6 دارای فرکانس پردازشی 180MHz است و امکان اجرای فریمورهای سازگار Marlin و Klipper را فراهم می‌کند.با استفاده از Klipper و یک میزبان مانند Raspberry Pi، کاربر می‌تواند از قابلیت‌های پیشرفته تنظیم حرکت، مدیریت چاپ تحت شبکه و ابزارهای تنظیم کیفیت چاپ استفاده کند. در مقابل، پشتیبانی از Marlin امکان راه‌اندازی برد را در ساختارهای متداول پرینتر سه‌بعدی فراهم می‌سازد.

Octopus دارای 8 سوکت نصب درایور استپر موتور قابل تعویض (Pluggable Stepper Driver) است. این ساختار به کاربر اجازه می‌دهد متناسب با نیاز پروژه، درایورهایی مانند مدل‌های سازگار TMC را انتخاب کند.پشتیبانی از روش‌های STEP/DIR، UART و SPI نیز امکان تنظیم درایورها و استفاده از قابلیت‌های ارتباطی آن‌ها را فراهم می‌کند.برد دارای 9 کانکتور موتور است که دو کانکتور MOTOR2_1 و MOTOR2_2 به‌صورت موازی به یک درایور متصل هستند. این طراحی برای اتصال دو موتور در یک کانال کنترلی کاربرد دارد.

وجود 4 خروجی هیتر HE0 تا HE3 و خروجی مستقل BED، امکان کنترل چند هات‌اند و بستر گرم‌شونده را فراهم می‌کند.همچنین 5 ورودی سنجش دما برای پایش دمای بستر و بخش‌های مختلف چاپگر در نظر گرفته شده است.برد با برخورداری از 6 خروجی فن قابل کنترل PWM و 2 خروجی فن دائم‌کار، امکان مدیریت فن‌های خنک‌کننده قطعه، هات‌اند و تجهیزات جانبی را فراهم می‌سازد. قابلیت انتخاب ولتاژ تغذیه فن‌ها از طریق جامپر، انعطاف بیشتری در طراحی سیستم ایجاد می‌کند.

برد Octopus دارای ارتباط USB Type-C، رابط CAN Bus، پورت‌های UART، SPI و I2C و کانکتورهای EXP1 و EXP2 است.این اتصالات امکان ارتباط با میزبان Klipper، نمایشگرهای سازگار، سنسورها و تجهیزات توسعه را فراهم می‌کنند.پشتیبانی از BLTouch، ورودی‌های Endstop، سنسور اتمام فیلامنت و قابلیت‌های تشخیص قطع برق نیز امکان افزودن امکانات کنترلی و ایمنی بیشتر به چاپگر را ایجاد می‌کند.

مشخصات

برند: BIGTREETECH / BIQU
سری محصول: Octopus
مدل: Octopus V1.1 (نیازمند تطبیق با نسخه PCB)
نوع: مادربرد کنترل پرینتر سه‌بعدی
معماری پردازنده: ARM Cortex-M4، 32-bit
تراشه در نسخه STM32F446: STM32F446ZET6
فرکانس پردازنده STM32F446: 180MHz
ولتاژ تغذیه پیشنهادی: 24V DC
تعداد جایگاه درایور: 8
تعداد کانکتور موتور: 9
نوع درایور: قابل نصب و تعویض
حالت‌های کنترلی: STEP/DIR، UART، SPI
فریمورهای پشتیبانی‌شده: Klipper و Marlin
خروجی هات‌اند: 4 کانال HE0 تا HE3
خروجی بستر گرم‌شونده: BED
ورودی سنسور دما: 5 کانال TB و T0 تا T3
خروجی فن: 6 کانال PWM و 2 کانال دائم‌کار
قابلیت انتخاب ولتاژ فن: VIN، 12V و 5V از طریق جامپر
رابط ارتباط با کامپیوتر: USB Type-C
رابط‌های توسعه: CAN Bus، SPI، I2C و UART
پورت نمایشگر: EXP1 و EXP2
نمایشگرهای سازگار: BIGTREETECH TFT، LCD12864 و LCD2004 با پیکربندی مناسب
سنسور تراز خودکار: پشتیبانی از BLTouch
ورودی Endstop: تا 6 ورودی
ورودی تشخیص اتمام فیلامنت: 2 رابط
رابط RGB LED: دارد
رابط WiFi: برای ماژول‌های سازگار مبتنی بر ESP8266
پشتیبانی از StallGuard: با درایور سازگار
حافظه EEPROM در مستند خانواده: AT24C32 با ظرفیت 32Kbit
کارت حافظه: TF / microSD
فرمت دستورات چاپ: G-code
ابعاد: 160×100mm
فاصله مراکز سوراخ‌های نصب: 150×90mm
نرم‌افزارهای مرتبط: Cura، PrusaSlicer، IdeaMaker، Simplify3D، Pronterface، Repetier-Host و Makerware

ویژگی ها

8 جایگاه درایور قابل تعویض: امکان انتخاب درایور مناسب و توسعه سیستم‌های حرکتی چندمحوره.
9 کانکتور موتور: اتصال موتورهای متعدد با یک جفت خروجی موازی برای یک کانال درایور.
پردازنده ARM Cortex-M4: فراهم‌کردن بستر پردازشی 32 بیتی برای کنترل پرینتر.
پشتیبانی از Klipper و Marlin: انعطاف در انتخاب فریمور و روش مدیریت چاپ.
4 خروجی هات‌اند و خروجی مستقل BED: مناسب برای سیستم‌های گرمایشی متنوع.
6 خروجی فن PWM و 2 خروجی دائم‌کار: کنترل مجزای خنک‌کاری بخش‌های مختلف چاپگر.

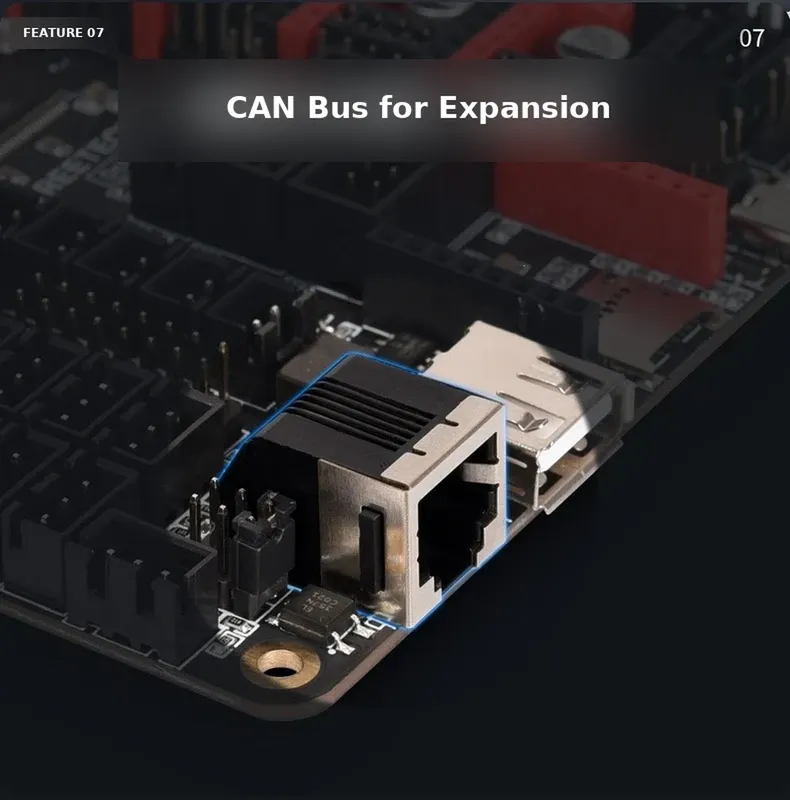

رابط CAN Bus: قابلیت اتصال تجهیزات توسعه سازگار.
پشتیبانی از UART و SPI برای درایورها: امکان پیکربندی درایورهای سازگار.

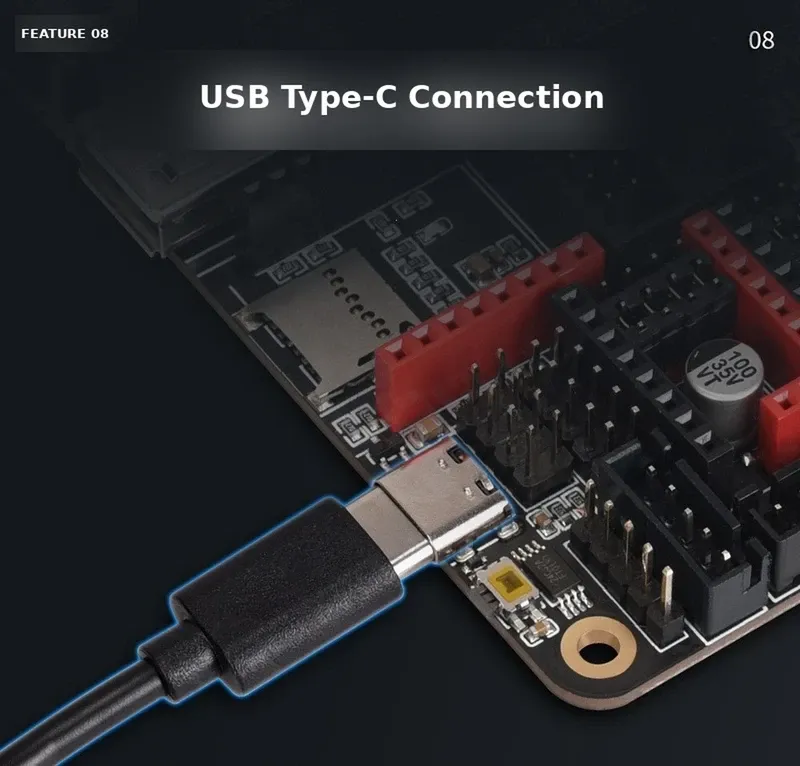

پورت USB Type-C: اتصال آسان‌تر به کامپیوتر و میزبان Klipper.
پشتیبانی از BLTouch: امکان افزودن سیستم تراز خودکار سطح چاپ.
ورودی‌های متعدد Endstop و سنسور فیلامنت: مناسب برای توسعه قابلیت‌های پایش چاپگر.
درگاه کارت حافظه و بوت‌لودر: امکان به‌روزرسانی فریمور از طریق کارت حافظه.
فیوزهای قابل تعویض و حفاظت خروجی فن: کمک به نگهداری و حفاظت بخش‌های الکتریکی.
ورودی‌های تغذیه مجزا: امکان مدیریت بهتر توان بخش موتورها، برد و هیتر بستر.

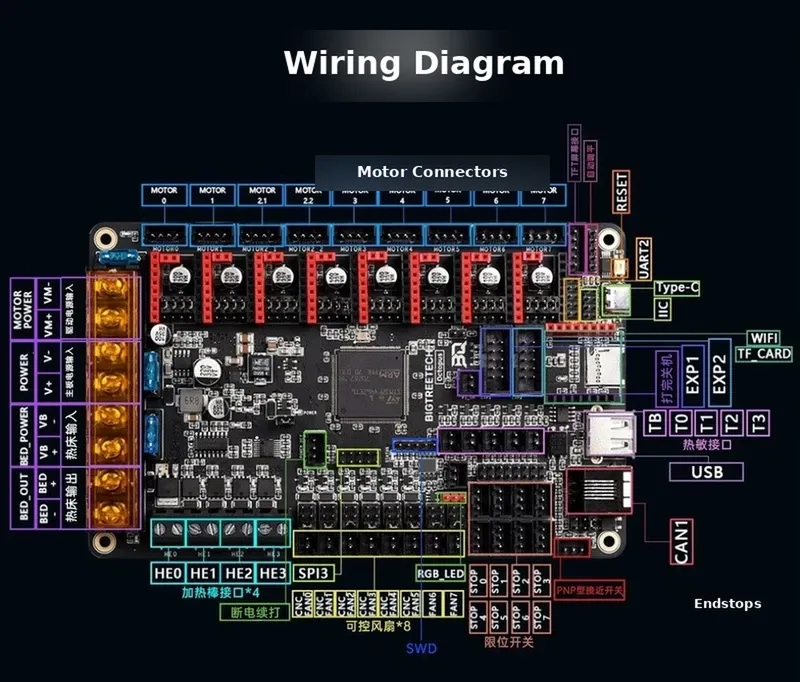

پین‌ها و اتصالات

کانکتورهای موتور

MOTOR0 و MOTOR1: کانال‌های اتصال استپر موتور
MOTOR2_1 و MOTOR2_2: دو کانکتور موازی متصل به یک درایور
MOTOR3 تا MOTOR7: سایر کانال‌های اتصال موتور

تغذیه و گرمایش

MOTOR POWER: ورودی تغذیه موتورهای استپر
POWER: ورودی تغذیه اصلی برد
BED POWER: ورودی تغذیه هیتر بستر
BED OUT: خروجی توان هیتر بستر
HE0 تا HE3: خروجی‌های هیتر

سنسورها و فن‌ها

TB: ورودی سنسور دمای بستر
T0 تا T3: ورودی سنسورهای دمای هات‌اند
FAN0 تا FAN7: اتصالات فن
STOP0 تا STOP5: ورودی کلیدهای محدودکننده حرکت
PROBE / BLTouch: اتصال سنسور تراز سطح چاپ

رابط‌های ارتباطی

USB Type-C: ارتباط سریال USB
CAN: ارتباط با تجهیزات CAN Bus
EXP1 و EXP2: نمایشگر و تجهیزات سازگار
SPI3: توسعه تجهیزات SPI
I2C: اتصال سنسورها و تجهیزات I2C
UART: ارتباط سریال
RGB LED: اتصال روشنایی سازگار
TF Card: کارت حافظه
SWD: پروگرام و اشکال‌زدایی پردازنده

کاربردها

برد BIGTREETECH Octopus V1.1 برای سازندگان، تعمیرکاران و توسعه‌دهندگانی مناسب است که قصد ساخت یا ارتقای پرینترهای سه‌بعدی با تعداد موتور، هیتر یا تجهیزات جانبی بیشتر را دارند.این برد در چاپگرهایی با چند موتور مستقل محور Z، ساختارهای حرکتی CoreXY و سیستم‌های دارای چند اکسترودر کاربرد ویژه‌ای دارد. وجود کانال‌های متعدد کنترل موتور و امکان انتخاب درایور باعث می‌شود طراح بتواند سخت‌افزار را متناسب با ساختار مکانیکی دستگاه تنظیم کند.برای کاربران Klipper، اتصالات USB و UART امکان ارتباط با کامپیوتر میزبان را فراهم می‌کند. همچنین توسعه‌دهندگان می‌توانند با استفاده از ورودی‌های سنسور، خروجی‌های فن و رابط‌های جانبی، قابلیت‌هایی مانند تراز خودکار بستر، پایش فیلامنت و مدیریت خنک‌کاری را به دستگاه اضافه کنند.
این ویژگی‌ها Octopus را علاوه بر ساخت پرینتر، برای پروژه‌های آموزشی کنترل حرکت و سامانه‌های سفارشی مبتنی بر G-code نیز به گزینه‌ای کاربردی تبدیل می‌کند.
