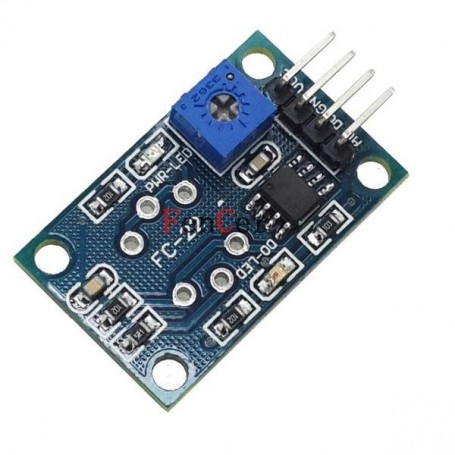

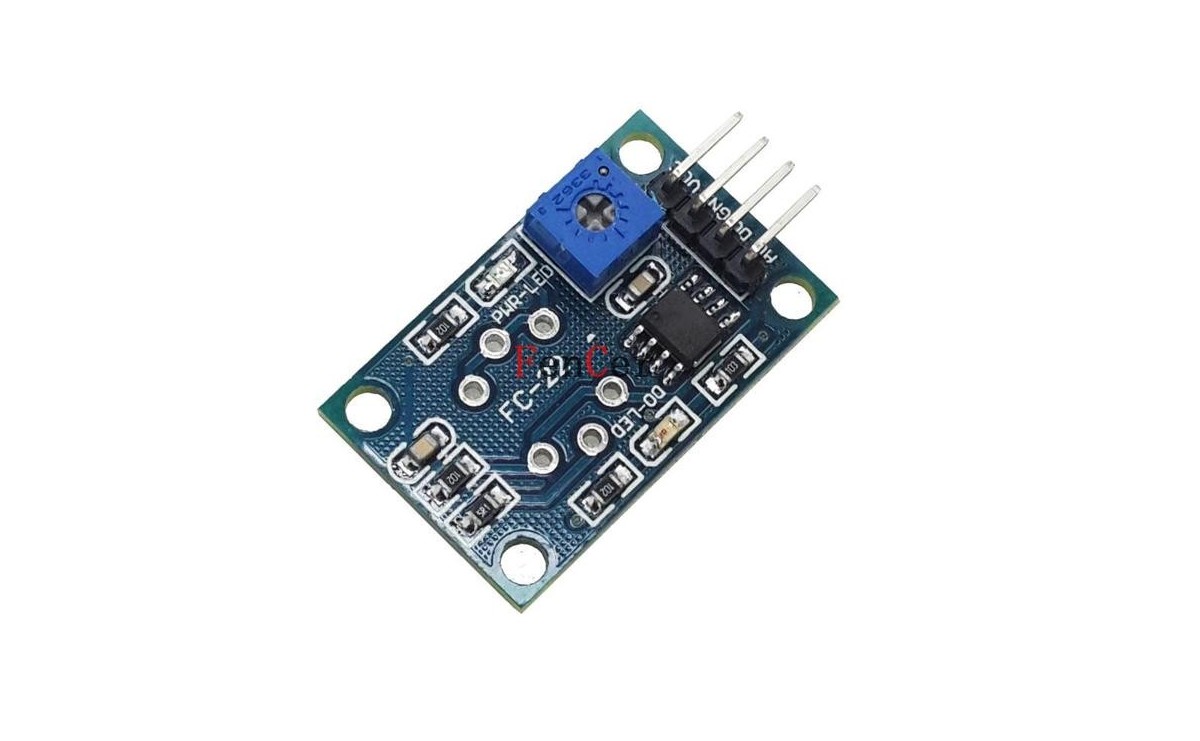

ماژول پایه سنسورهای گاز سری MQ، یک برد رابط استاندارد برای سنسورهای نیمه‌هادی گاز نظیر MQ-2، MQ-3، MQ-4، MQ-5، MQ-6، MQ-7، MQ-8، MQ-9 و سایر اعضای این خانواده است. طراحی این ماژول شامل یک برد دولایه با کیفیت بالا، مجهز به مقایسه‌گر ولتاژ داخلی، ترمینال تغذیه و دو خروجی مستقل آنالوگ و دیجیتال است. سیگنال آنالوگ (AO) تغییرات سطح ولتاژ بر اساس غلظت گاز را به‌صورت پیوسته منتقل می‌کند و سیگنال دیجیتال (DO) با عبور از آستانه تنظیم‌شده، به‌صورت صفر یا یک عمل می‌کند. این ماژول همچنین دارای سوراخ نصب پیچی برای تثبیت مکان، عمر طولانی، و پایداری قابل اعتماد در شرایط عملیاتی مختلف است. اتصال این پایه با اکثر میکروکنترلرها مانند Arduino و STM32 کاملاً سازگار بوده و راه‌اندازی سنسورها را تسهیل می‌کند.

مشخصات

• ولتاژ ورودی: 5V DC
• جریان مصرفی: حدود 150mA
• خروجی دیجیتال: سیگنال TTL (0 یا 5V)
• خروجی آنالوگ: سطح ولتاژ متناسب با غلظت گاز
• VCC: تغذیه 5V
• GND: زمین
• DO: خروجی دیجیتال (TTL)
• AO: خروجی آنالوگ
• امکانات جانبی: دارای سوراخ نصب پیچی
• نوع برد: دولایه با طراحی دقیق و پایدار

کاربردهای رایج

این ماژول پایه در پروژه‌های مختلفی که از سنسورهای سری MQ استفاده می‌کنند، به‌عنوان برد رابط مطمئن و سریع نصب استفاده می‌شود. با توجه به سهولت اتصال و پایداری سیگنال، گزینه‌ای ایده‌آل برای پروژه‌های DIY، آزمایشگاهی و صنعتی محسوب می‌شود.

• پایه استاندارد برای اتصال سنسورهای MQ-2 تا MQ-9
• پروژه‌های آردوینو و STM32
• آزمایشگاه‌های آموزشی الکترونیک و سنسورها
• ساخت سیستم‌های هشدار گاز
• پروژه‌های خانه هوشمند
• ماژول رابط جهت تست غلظت گازهای مختلف
• راه‌اندازی آسان سنسورهای گاز در بردبرد و PCB
• پروژه‌های تشخیص نشت گاز
• ابزارهای قابل حمل برای پایش گاز
• کاربردهای نیمه‌صنعتی در کنترل ایمنی گاز

Introduction

1, using high-quality design PANEL double, with power meter and TTL output instructions;
2, with only a signal switch (TTL) output and analog output AO;
3, TTL output high and low. (can be directly connected microcontroller or relay module)
4, analog voltage output change with concentration.
5, liquefied petroleum gas, natural gas, city gas, smoke have better sensitivity.
6, there is a screw hole for easy positioning;
7, with a long life and reliable stability
8, quick response and resume

Specification

Input voltage: DC5V power (current): 150mA
DO Output: TTL digital 0 and 1 (0.1 and 5 V)
Output AO: analog signal level

Instruction

1, VCC: positive power supply (5 V)
2, GND: a negative
3, do TTL output signal switch
4, AO: analog output
5, a fixed bolt hole for easy installation
