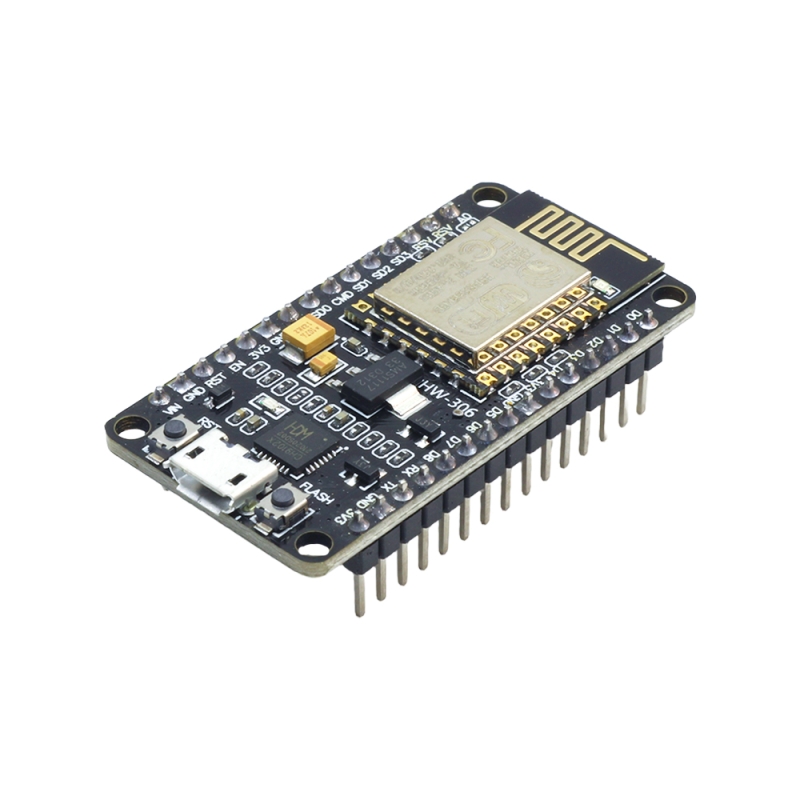

این برد توسعه Node MCU با ماژول ESP8266-12E و مبدل USB-TTL مدل CP2102 / CH9102 طراحی شده است، که برای پروژه‌های اینترنت اشیا (IOT) و ارتباط بی‌سیم بسیار مناسب است. این بورد با استفاده از فریمور NodeMCU به شما این امکان را می‌دهد که GPIO، PWM، IIC، 1-Wire و ADC را یکپارچه در اختیار داشته باشید.نسخه R2 دارای USB-TTL جدید است که نیاز به نصب درایور ندارد و به‌طور مستقیم قابل استفاده است. همچنین برای عملکرد مناسب نیاز به یک کابل USB با کیفیت بالا برای تامین جریان کافی دارد. اسناد سخت‌افزاری، شامل شماتیک و طراحی PCB نیز در مخزن nodemcu-devkit موجود است.

مشخصات

ماژول Wi-Fi: ESP-12E با 6 پین GPIO اضافی
پورت USB: میکرو USB برای تامین برق، برنامه‌نویسی و دیباگ
هدرها: هدرهای 15 پین 2x 2.54mm برای دسترسی به GPIOs، SPI، UART، ADC و پین‌های تغذیه
دکمه‌ها: دکمه‌های Reset و Flash
برق ورودی: 5 ولت از طریق پورت میکرو USB
ابعاد: 49x24.5x13 میلی‌متر

کاربرد ها

پروژه‌های اینترنت اشیا (IoT)
پروژه‌های ارتباط بی‌سیم
پروژه‌های آموزشی و تحقیقاتی
پروژه‌های اتوماسیون
پروژه‌های رباتیک

Introduction

This NodeMCU development board integrates the ESP8266-12E Wi-Fi module and CP2102 / CH9102 USB-TTL converter, designed for Internet of Things (IoT) applications and wireless communication projects. It provides GPIO, PWM, IIC, 1-Wire, and ADC functionalities, all on a single board for rapid development with NodeMCU firmware. The R2 version replaces the old USB-TTL with CP2102 / CH9102, eliminating the need for driver installation and allowing direct use out of the box. A high-quality USB cable is necessary to ensure sufficient power supply for the board. Complete hardware documentation, including schematics and PCB layout designed in Altium Designer, can be found in the nodemcu-devkit repository.

Specification

Wi-Fi Module: ESP-12E with six additional GPIOs
USB Port: Micro USB for power, programming, and debugging
Headers: 15-pin 2x 2.54mm headers for GPIOs, SPI, UART, ADC, and power access
Buttons: Reset and Flash buttons
Power Supply: 5V via micro USB port
Dimensions: 49x24.5x13 mm

Applications

Internet of Things (IoT) Projects
Wireless Communication Projects
Educational and Research Projects
Automation Projects
Robotics Projects

توجه

نیازی به نصب درایور برای CH341 (جایگزین شده با CP2102 / CH9102) نیست، و نیازی به فلش کردن سیستم عامل هنگام دریافت و استفاده در اولین بار نیست. این با نسخه R1 متفاوت است.

راه اندازی

- بر روی نرم افزار آردوینو به قسمت File —> Preferences بروید
- در قسمت Additional Boards Manager URLs آدرس زیر را درج نمایید
-  http://arduino.esp8266.com/stable/package_esp8266com_index.json
- سپس OK کرده و به قسمت Tools —> Board —> Boards Manager مراجعه کنید
- در قسمت سرچ esp8266 را جستجو نمایید (در صورتی که در لیست نبود از نرم افزار های تغغیر آی پی استفاده نمایید)
- نسخه مورد نظر esp8266  را انتخاب و نصب کنید
- سپس ماژول را به سیستم متصل نمایید
- و بر روی Tools —> Board: —> Generic ESP8266 Module را انتخاب نمایید .
- حال می توانید از برد استفاده نمایید .
