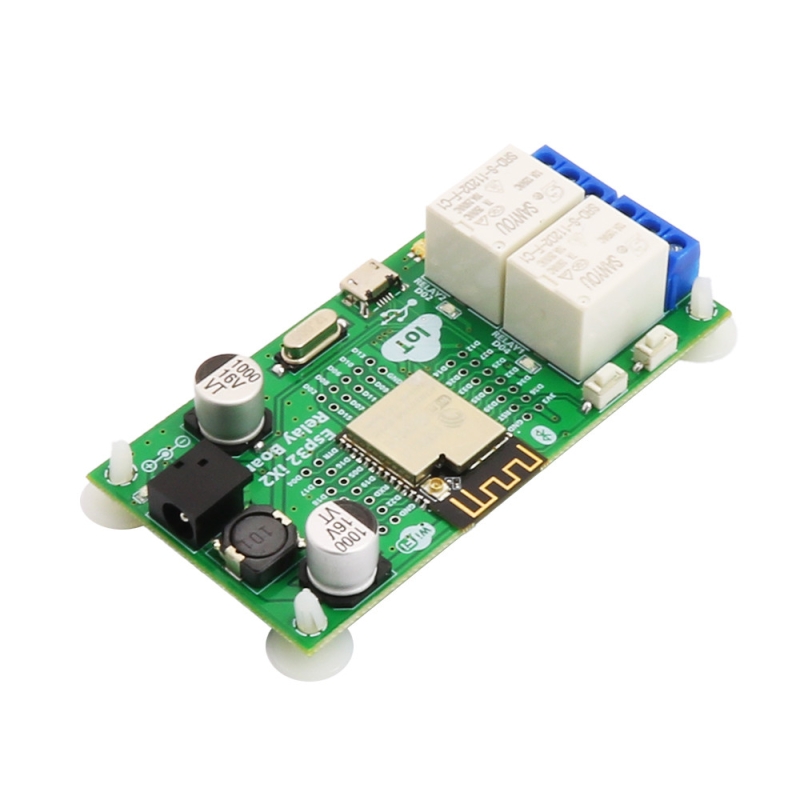

برد دو رله IoT ایرانیک، بخش‌های اصلی یک کنترلر هوشمند را روی یک برد واحد در اختیار شما قرار می‌دهد. این محصول بر پایه ESP32 طراحی شده و با برخورداری از ارتباط WiFi و Bluetooth، امکان ساخت سامانه‌های کنترل محلی، کنترل تحت شبکه و تجهیزات متصل به اینترنت را فراهم می‌کند.
دو رله نصب‌شده روی برد مستقیماً توسط ESP32 کنترل می‌شوند؛ بنابراین برای راه‌اندازی دو خروجی مستقل، نیازی به تهیه جداگانه برد توسعه، ماژول رله و بخش تغذیه نخواهید داشت. این یکپارچگی باعث کاهش سیم‌کشی، اشغال فضای کمتر و کوتاه‌تر شدن زمان مونتاژ و تست پروژه می‌شود.
وجود ترمینال‌های پیچی، اتصال سیم‌های ورودی و خروجی رله را ساده‌تر می‌کند. هر کانال رله دارای کنتاکت تغییر وضعیت است و می‌توان با انتخاب پایه‌های مشترک، باز و بسته، عملکرد موردنیاز مدار را پیاده‌سازی کرد. این قابلیت برای روشنایی، پمپ، شیر برقی، فن، هیتر و ورودی فرمان تجهیزات مختلف کاربرد دارد؛ البته جریان مجاز باید متناسب با نوع بار در نظر گرفته شود.
تغذیه برد از طریق جک آداپتوری 12V انجام می‌شود و LED تغذیه، فعال بودن ورودی برق را نمایش می‌دهد. استفاده از یک ورودی تغذیه مشخص، سیم‌کشی پروژه را منظم‌تر کرده و امکان نصب برد در تابلوها و جعبه‌های کنترل را فراهم می‌کند. مطابق اطلاعات سازنده، منبع تغذیه پیشنهادی برای برد 12V با جریان 1A است.
پورت Micro USB تعبیه‌شده روی برد برای پروگرام‌کردن ESP32 و تبادل داده سریال به کار می‌رود. در نتیجه، برنامه‌ریزی برد بدون نیاز به پروگرامر مجزا انجام می‌شود. کلیدهای FLASH و RESET نیز فرایند آپلود برنامه، عیب‌یابی و راه‌اندازی مجدد را آسان‌تر می‌کنند. LEDهای RX و TX وضعیت تبادل داده سریال و LEDهای هر رله وضعیت عملکرد کانال‌ها را نشان می‌دهند.
یکی از مزیت‌های مهم این برد، در دسترس بودن پایه‌های ESP32 روی هدرهای توسعه است. به این ترتیب پروژه به کنترل دو رله محدود نمی‌شود و می‌توان انواع سنسور، نمایشگر، مبدل ارتباطی، کلید، ورودی دیجیتال و ماژول‌های جانبی را به آن اضافه کرد. این ویژگی، برد را از یک کلید دوکاناله ساده به هسته مرکزی یک سامانه قابل‌توسعه IoT تبدیل می‌کند.
برای شروع سریع‌تر، در صفحه محصول یک برنامه نمونه Arduino ارائه شده است که امکان کنترل رله‌ها از طریق مرورگر در شبکه محلی را فراهم می‌کند. پس از واردکردن نام و رمز شبکه WiFi، آپلود برنامه و دریافت IP برد از Serial Monitor، می‌توان خروجی‌ها را با دستگاه متصل به همان شبکه کنترل کرد.

چرا این کالا؟

این برد برای زمانی مناسب است که قصد دارید دو مصرف‌کننده را با ESP32 کنترل کنید، اما نمی‌خواهید بخش‌های تغذیه، پروگرامر USB، رله‌ها و اتصالات توسعه را جداگانه تهیه و مونتاژ کنید.
یکپارچه‌شدن این امکانات، خطاهای سیم‌کشی را کاهش می‌دهد و نمونه‌سازی پروژه را سریع‌تر می‌کند. همچنین دسترسی به پایه‌های ESP32 اجازه می‌دهد پس از آزمایش اولیه، قابلیت‌هایی مانند اندازه‌گیری دما، تشخیص حرکت، زمان‌بندی، کنترل از اپلیکیشن، ثبت وضعیت یا اتصال به سامانه‌های اتوماسیون به پروژه افزوده شود.
این محصول به‌ویژه برای کنترل دو خروجی مستقل، ساخت نمونه اولیه تجهیزات هوشمند، پروژه‌های دانشگاهی و سامانه‌های مانیتورینگ کوچک انتخابی کاربردی است. وجود برنامه نمونه نیز مسیر راه‌اندازی اولیه را برای کاربران Arduino کوتاه‌تر می‌کند.

• کنترل مستقل دو خروجی رله‌ای، مناسب برای مدیریت هم‌زمان دو وسیله یا دو بخش از یک سیستم
• مبتنی بر ESP32 با قابلیت WiFi و Bluetooth برای اجرای پروژه‌های بی‌سیم و IoT
• پروگرام مستقیم از طریق Micro USB بدون نیاز به مبدل USB به سریال جداگانه
• دسترسی به پایه‌های ESP32 برای اتصال سنسورها، نمایشگرها و ماژول‌های توسعه
• ورودی تغذیه 12V از طریق جک استاندارد آداپتوری برای نصب و سیم‌کشی ساده‌تر
• ترمینال‌های پیچی خروجی برای اتصال مطمئن‌تر سیم‌های بار
• کلید FLASH متصل به GPIO0 برای ورود آسان به حالت پروگرام
• کلید RESET برای راه‌اندازی مجدد سریع برد
• LED مجزا برای نمایش وضعیت هر رله
• LEDهای RX و TX برای بررسی فعالیت ارتباط سریال
• LED نشانگر تغذیه برای کنترل سریع وضعیت برق ورودی
• برنامه نمونه Arduino جهت راه‌اندازی کنترل تحت شبکه محلی

مشخصات فنی

• مدل تجاری: برد دو رله IoT مبتنی بر ESP32
• برند: ایرانیک
• نوع کالا: برد کنترل و توسعه IoT دوکاناله
• پردازنده و ارتباط بی‌سیم: ماژول خانواده ESP32
• ارتباط بی‌سیم: WiFi و Bluetooth
• تعداد خروجی رله: 2 کانال مستقل
• ظرفیت اعلام‌شده رله در صفحه محصول: 7A در 220VAC
• ولتاژ تغذیه برد: 12V DC
• جریان پیشنهادی منبع تغذیه: 1A
• ورودی تغذیه: جک استاندارد آداپتوری
• رابط پروگرام و تبادل داده: Micro USB
• کلیدها: FLASH و RESET
• اتصال کلید FLASH: GPIO0
• نشانگرها: LED تغذیه، LED وضعیت رله‌ها و LEDهای RX/TX
• خروجی رله‌ها: ترمینال پیچی با کنتاکت تغییر وضعیت
• قابلیت توسعه: دسترسی به پایه‌های ESP32 روی برد
• محیط برنامه‌نویسی قابل‌استفاده: Arduino IDE و سایر محیط‌های سازگار با ESP32

کاربردها

این برد برای توسعه‌دهندگان IoT، مهندسان برق و الکترونیک، دانشجویان، تعمیرکاران، سازندگان پروژه‌های DIY و طراحان سیستم‌های هوشمند مناسب است. مهم‌ترین ارزش آن، فراهم‌کردن یک بستر آماده برای کنترل دو بار الکتریکی و اتصال تجهیزات جانبی به ESP32 است.
در پروژه‌هایی که تهیه و سیم‌کشی جداگانه برد ESP32، ماژول رله، مبدل USB و مدار تغذیه باعث افزایش زمان ساخت می‌شود، این برد می‌تواند طراحی را ساده‌تر کند. WiFi برای کنترل تحت شبکه و اتصال به سرور، Bluetooth برای ارتباط نزدیک و پایه‌های توسعه برای دریافت اطلاعات سنسورها قابل‌استفاده هستند. خروجی‌های رله‌ای نیز امکان کنترل مدارهایی با ولتاژ متفاوت از بخش منطقی ESP32 را فراهم می‌کنند، مشروط بر رعایت ظرفیت کنتاکت‌ها و اصول ایمنی.

کاربردهای واقعی:

• کنترل دو مدار روشنایی از طریق شبکه WiFi
• روشن و خاموش‌کردن پمپ آب یا سیستم آبیاری کوچک
• کنترل فن، هواکش یا سیستم تهویه
• فرمان به شیر برقی در سامانه‌های آبیاری و سیالات
• کنترل هیتر یا تجهیزات گرمایشی همراه با سنسور دما
• ساخت تایمر و برنامه زمان‌بندی دوکاناله
• کنترل تجهیزات آزمایشگاهی از طریق مرورگر
• اتصال به سامانه‌های مانیتورینگ و خانه هوشمند
• راه‌اندازی آژیر، چراغ هشدار یا تجهیزات حفاظتی
• ایجاد خروجی فرمان برای کنتاکتور و تجهیزات توان بالاتر

پروژه‌های پیشنهادی:

• کنترلر دوکاناله روشنایی با پنل وب محلی
• سامانه آبیاری هوشمند با سنسور رطوبت خاک
• کنترل دما با سنسور و دو خروجی مستقل برای فن و هیتر
• تایمر WiFi برای کنترل تجهیزات در ساعات مشخص
• کنترلر اتاق تجهیزات با ثبت وضعیت و ارسال هشدار

• برای تغذیه برد از آداپتور 12V DC با پلاریته صحیح و جریان پیشنهادی 1A استفاده کنید.
• پورت Micro USB برای پروگرام و تبادل داده است؛ تغذیه اصلی رله‌ها طبق طراحی محصول از ورودی 12V تأمین می‌شود.
• ظرفیت نامی رله برای بارهای مقاومتی بیان می‌شود. موتور، پمپ، ترانس، شیر برقی و سایر بارهای سلفی هنگام قطع و وصل جریان هجومی و ولتاژ برگشتی ایجاد می‌کنند؛ برای این بارها حاشیه اطمینان، مدار Snubber یا کنتاکتور مناسب در نظر بگیرید.
• هنگام کار با برق شهر، برد و ترمینال‌ها باید داخل محفظه عایق نصب شوند و سیم‌کشی توسط فرد آشنا با اصول ایمنی انجام شود.
• قبل از اتصال مصرف‌کننده، پایه‌های COM، NO و NC هر رله را از روی چاپ برد یا با مولتی‌متر بررسی کنید.
• این محصول به‌تنهایی سرویس ابری یا اپلیکیشن اختصاصی ارائه نمی‌کند. نوع کنترل اینترنتی به نرم‌افزار، سرور یا پلتفرمی بستگی دارد که کاربر برای ESP32 پیاده‌سازی می‌کند.
• برای استفاده از برنامه نمونه ارائه‌شده در صفحه محصول، نصب کتابخانه‌های موردنیاز Arduino و درایور USB به سریال ممکن است ضروری باشد.

سوالات متداول

• آیا می‌توان این برد را با اینترنت کنترل کرد؟
  بله. ESP32 قابلیت اتصال به WiFi را دارد، اما کنترل از خارج شبکه محلی به برنامه‌نویسی و استفاده از سرور، MQTT، پلتفرم IoT یا تنظیمات شبکه مناسب نیاز دارد.
• آیا برای پروگرام‌کردن برد به پروگرامر جداگانه نیاز است؟
  خیر. پورت Micro USB و مدار ارتباط سریال روی برد برای پروگرام ESP32 در نظر گرفته شده‌اند.
• این برد چند وسیله را کنترل می‌کند؟
  برد دارای 2 رله مستقل است و می‌تواند دو مدار را به‌صورت جداگانه قطع و وصل کند.
• چه آداپتوری برای برد مناسب است؟
  طبق اطلاعات محصول، آداپتور 12V DC با جریان 1A و فیش سازگار با جک برد پیشنهاد می‌شود.
• آیا می‌توان سنسور به برد متصل کرد؟
  بله. پایه‌های ESP32 روی هدرهای برد در دسترس هستند و امکان اتصال سنسورها و ماژول‌های جانبی را فراهم می‌کنند.
• آیا برد با Arduino IDE برنامه‌نویسی می‌شود؟
  بله. صفحه محصول نیز یک کد نمونه برای کامپایل در Arduino IDE ارائه کرده است.
• آیا می‌توان موتور یا پمپ را مستقیماً به رله متصل کرد؟
  امکان کنترل وجود دارد، اما باید جریان راه‌اندازی و ماهیت سلفی بار بررسی شود. برای بارهای پرقدرت یا دارای جریان هجومی، بهتر است رله برد فرمان یک کنتاکتور مناسب را صادر کند.
• آیا برد همراه با نرم‌افزار آماده عرضه می‌شود؟
  در صفحه محصول کد نمونه کنترل رله‌ها از طریق مرورگر در شبکه محلی قرار داده شده است؛ برای کاربرد نهایی باید تنظیمات و منطق نرم‌افزار متناسب با پروژه تغییر کند.

امکانات برد توسعه:

1- شستی FLASH متصل به GPIO0
2- شستی ریست
3- ماژول ESP32
4- خروجی تمامی پایه های ESP32
5- ورودی USB MICRO جهت پروگرام نمودن ماژول
6- LED های RX  و TX مربوط به پورت سریال
7- LED های مربوط به رله های برد
8- رله های 7 آمپر 220 ولت
9- خروجی های رله ( وسط مشترک)
10- ورودی آداپتور جک استاندارد 5 میلی متری 12 ولت یک آمپر
11- LED نشانگر ورودی تغذیه

برنامه نمونه جهت راه اندازی برد:

ابتدا برنامه IRANICBoard_ESP32_WebServer_3011027068.ino را از اینجا دانلود کنید.
سپس در قسمت نام شبکه و پسور در برنامه، اطلاعات اینترنت خود را وارد کنید.
برنامه را کامپایل و آپلود کنید.
در اولین ارتباط در قسمت سریال، آی پی دستگاه به شما نشان داده می شود. در صورتی که آی پی را در هر مرورگری که به این شبکه وصل است متصل کنید، می توانید رله ها را روشن و خاموش کنید.

** برنامه برای کامپایلر آردوینو می باشد.
** در صورتی که برای اولین بار است از برنامه های آردوینو استفاده می کنید، حتما کتابخانه های WebSockets و ESPAsyncWeb را نصب کنید.
** درایور مبدل USB به سریال را می توانید از اینجا دانلود و نصب کنید.
