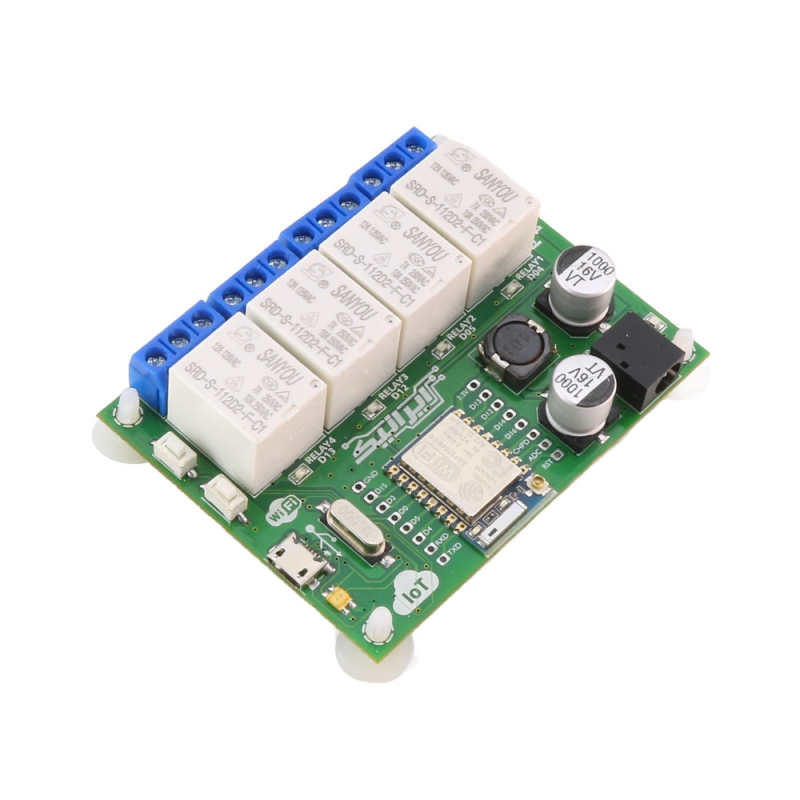

برد کنترل چهار رله IoT ایرانیک، بخش‌های اصلی موردنیاز برای ساخت یک کنترلر متصل به شبکه WiFi را روی یک برد در اختیار شما قرار می‌دهد. این محصول بر پایه ماژول ESP8266 ESP-07 ساخته شده و به کمک 4 رله مستقل، امکان قطع و وصل تجهیزات الکتریکی از طریق برنامه نوشته‌شده توسط کاربر را فراهم می‌کند.
یکپارچه بودن ماژول WiFi، مدار تغذیه، رله‌ها، ترمینال‌های پیچی و مدار پروگرام باعث می‌شود برای ساخت پروژه، نیازی به سیم‌کشی چند برد مجزا نداشته باشید. این موضوع علاوه بر کاهش زمان مونتاژ، احتمال خطای سیم‌کشی و اشغال فضای اضافی را نیز کمتر می‌کند.
ماژول ESP-07 بر پایه تراشه ESP8266EX ساخته شده و از ارتباط WiFi با استانداردهای IEEE 802.11 b/g/n و پشته پروتکل TCP/IP پشتیبانی می‌کند. بنابراین می‌توان برد را متناسب با برنامه نوشته‌شده به شبکه محلی، مودم یا سامانه‌های تحت شبکه متصل کرد.
چهار رله برد مستقیماً توسط پایه‌های ماژول کنترل می‌شوند و برای هر کانال، ترمینال پیچی سه‌قسمتی در نظر گرفته شده است. این ساختار امکان استفاده از کنتاکت‌های رله برای کنترل انواع بارهای سازگار را فراهم می‌کند. ظرفیت اعلام‌شده در صفحه محصول برای هر رله 7A در 220V AC است؛ با این حال انتخاب بار باید با توجه به نوع مصرف‌کننده، جریان راه‌اندازی و الزامات ایمنی انجام شود.
وجود پورت Micro USB، فرایند پروگرام و تبادل داده سریال را ساده‌تر می‌کند و نیاز به تهیه پروگرامر جداگانه را در بسیاری از مراحل توسعه کاهش می‌دهد. کلیدهای RESET و GPIO0 نیز برای ورود به حالت پروگرام و راه‌اندازی مجدد ماژول روی برد قرار گرفته‌اند.
تمام پایه‌های قابل‌دسترسی ESP-07 در دو طرف ماژول روی برد خارج شده‌اند. در نتیجه پروژه به کنترل چهار رله محدود نیست و می‌توان متناسب با پایه‌های آزاد و برنامه، سنسورها، ورودی‌های دیجیتال، نمایشگر یا مدارهای جانبی سازگار با منطق 3.3V را به آن اضافه کرد.
تغذیه اصلی برد از طریق جک آداپتوری 12V DC تأمین می‌شود. وجود مدار تغذیه داخلی، ولتاژ موردنیاز بخش کنترلی و رله‌ها را روی خود برد فراهم می‌کند و راه‌اندازی مجموعه را نسبت به استفاده از چند منبع تغذیه مجزا آسان‌تر می‌سازد.
این محصول به‌صورت سخت‌افزاری عرضه می‌شود و برنامه نهایی از پیش نصب‌شده‌ای برای کاربرد مشخص ندارد. بنابراین کاربر می‌تواند منطق کنترل، رابط وب، زمان‌بندی، ارتباط با سرور یا شیوه عملکرد رله‌ها را بر اساس نیاز پروژه طراحی کند. صفحه محصول نیز به ارائه برنامه‌های نمونه برای شروع کار اشاره کرده است.

چرا این کالا؟

این برد برای پروژه‌هایی مناسب است که در آن‌ها باید چند مصرف‌کننده از طریق WiFi و یک کنترلر واحد مدیریت شوند. ترکیب چهار خروجی رله و ESP8266 روی یک PCB، نیاز به خرید و اتصال جداگانه برد توسعه، ماژول رله، مبدل USB به سریال و مدار تغذیه را کاهش می‌دهد.
دسترسی به پایه‌های ESP-07 امکان اضافه کردن سنسور و تجهیزات جانبی را فراهم می‌کند؛ بنابراین برد علاوه بر فرمان‌دادن به بارها، می‌تواند بخشی از یک سامانه کامل پایش و کنترل باشد.
پورت Micro USB، کلید پروگرام GPIO0 و کلید Reset، مراحل بارگذاری و آزمایش کد را سریع‌تر می‌کنند. ترمینال‌های پیچی نیز اتصال سیم‌های خروجی را نسبت به اتصالات موقت و پین‌هدرها مطمئن‌تر و منظم‌تر می‌سازند.
این محصول برای تابلوهای کنترلی، اتوماسیون خانگی، کنترل روشنایی، آبیاری و نمونه‌سازی سامانه‌های IoT انتخابی کاربردی است؛ به‌خصوص زمانی که کاربر قصد دارد نرم‌افزار و منطق عملکرد دستگاه را متناسب با پروژه خود توسعه دهد.

• کنترل 4 خروجی مستقل: امکان مدیریت جداگانه چهار وسیله یا مدار از طریق برنامه ESP8266
• ارتباط WiFi داخلی: مناسب برای کنترل تحت شبکه، رابط وب و پروژه‌های اینترنت اشیا
• طراحی یکپارچه: کاهش سیم‌کشی و زمان مونتاژ نسبت به اتصال چند ماژول مجزا
• پورت Micro USB: ساده‌تر شدن پروگرام و ارتباط سریال بدون نیاز به مبدل خارجی در اغلب مراحل توسعه
• دسترسی به پایه‌های ESP-07: قابلیت افزودن سنسور، کلید، ورودی کنترلی و مدارهای جانبی
• کلیدهای RESET و GPIO0: دسترسی سریع به امکانات لازم برای پروگرام و عیب‌یابی
• ترمینال‌های پیچی خروجی: اتصال منظم و قابل‌اعتماد سیم‌های بار
• ورودی تغذیه جک آداپتوری: راه‌اندازی آسان با آداپتور 12V DC مناسب
• مناسب برای توسعه نرم‌افزار اختصاصی: امکان پیاده‌سازی منطق کنترل متناسب با نیاز هر پروژه
• چهار نشانگر وضعیت رله: امکان مشاهده سریع وضعیت فعال‌شدن کانال‌ها از روی برد

• برند برد: ایرانیک
• نوع کالا: برد کنترل و توسعه 4 رله WiFi و IoT
• ماژول پردازنده و ارتباط بی‌سیم: ESP8266 ESP-07
• تراشه اصلی ماژول: ESP8266EX
• تعداد خروجی رله: 4 کانال
• ظرفیت اعلام‌شده رله‌ها در صفحه محصول: 7A در 220V AC
• ولتاژ تغذیه برد: 12V DC
• جریان پیشنهادی منبع تغذیه در اطلاعات محصول: 1A
• ورودی تغذیه: جک استاندارد آداپتوری
• رابط پروگرام و تبادل داده: Micro USB
• ارتباط بی‌سیم: WiFi 2.4GHz
• استاندارد شبکه بی‌سیم ماژول: IEEE 802.11 b/g/n
• کلیدهای روی برد: RESET و GPIO0
• نوع اتصال خروجی رله‌ها: ترمینال پیچی سه‌پین
• دسترسی توسعه: خروجی پایه‌های ماژول ESP-07
• آنتن ماژول نصب‌شده در تصاویر: آنتن PCB داخلی
• وضعیت برنامه: نیازمند پروگرام متناسب با کاربرد
• منطق پایه‌های ESP8266: 3.3V

کاربردها

این برد برای توسعه‌دهندگان IoT، مهندسان برق و الکترونیک، دانشجویان، سازندگان تجهیزات هوشمند و واحدهای فنی مناسب است. مهم‌ترین مزیت آن، فراهم‌کردن یک بستر آماده برای کنترل چهار خروجی رله از طریق WiFi است؛ بدون آنکه کاربر مجبور باشد برد ESP8266، ماژول رله، مدار تغذیه و رابط پروگرام را جداگانه مونتاژ کند.
در پروژه‌هایی که علاوه بر کنترل خروجی، دریافت اطلاعات از سنسورها نیز لازم است، پایه‌های خارج‌شده ESP-07 امکان توسعه سخت‌افزار را فراهم می‌کنند. کاربر می‌تواند متناسب با تعداد پایه‌های آزاد، ورودی‌های کنترلی، سنسورها یا ماژول‌های سازگار با سطح منطقی 3.3V را به سامانه اضافه کند.
این برد بیشترین ارزش را در پروژه‌هایی ایجاد می‌کند که نیازمند کنترل چند وسیله، دسترسی تحت شبکه، زمان‌بندی یا اجرای منطق کنترلی اختصاصی هستند. نوع کنترل از طریق مرورگر، شبکه محلی، سرور یا پروتکل‌هایی مانند MQTT به برنامه‌ای بستگی دارد که توسط کاربر روی ESP8266 نوشته می‌شود.

• کنترل روشنایی ساختمان از طریق شبکه WiFi
• قطع و وصل پمپ، شیر برقی یا تجهیزات آبیاری
• کنترل فن و سیستم تهویه
• مدیریت تابلوهای برق و خروجی‌های کمکی
• ساخت کنترلر تجهیزات کارگاهی
• راه‌اندازی سامانه‌های هوشمندسازی خانگی
• کنترل از راه دور تجهیزات در شبکه محلی
• ساخت کنترلر زمان‌بندی‌شده برای چهار مصرف‌کننده
• نمونه‌سازی تجهیزات اینترنت اشیا
• آموزش برنامه‌نویسی ESP8266 و کنترل رله

• تابلو کنترل WiFi چهار کانال: طراحی یک رابط وب داخلی برای قطع و وصل هر رله با تلفن همراه یا کامپیوتر
• سامانه آبیاری هوشمند: اتصال سنسور رطوبت خاک و کنترل چند شیر برقی یا پمپ طبق برنامه
• کنترلر روشنایی زمان‌بندی‌شده: تنظیم ساعت روشن و خاموش شدن چهار مسیر روشنایی
• کنترل تجهیزات با MQTT: اتصال برد به یک MQTT Broker و مدیریت رله‌ها از پنل خانه هوشمند
• سامانه پایش و تهویه: دریافت اطلاعات سنسور دما و کنترل فن یا تجهیزات تهویه بر اساس مقدار اندازه‌گیری‌شده

• برد فاقد برنامه کاربردی نهایی است و باید متناسب با پروژه پروگرام شود.
• برای تغذیه، از آداپتور 12V DC با جریان حداقل 1A و پلاریته سازگار با ورودی برد استفاده کنید.
• پایه‌های ESP8266 با منطق 3.3V کار می‌کنند؛ اعمال مستقیم 5V به GPIOها می‌تواند به ماژول آسیب برساند.
• هنگام پروگرام از کابل Micro USB دارای خطوط انتقال داده استفاده کنید؛ برخی کابل‌ها فقط برای شارژ ساخته شده‌اند.
• پیش از اتصال بار، نوع کنتاکت‌های COM، NO و NC را بررسی کنید.
• جریان‌های راه‌اندازی موتور، پمپ، ترانس و بارهای خازنی ممکن است چند برابر جریان نامی آن‌ها باشد؛ رله را فقط بر اساس جریان عادی بار انتخاب نکنید.
• در اتصال برق شهر، رعایت فاصله عایقی، استفاده از جعبه مناسب، فیوز و اجرای سیم‌کشی توسط فرد واجد صلاحیت ضروری است.
• تصویر شماتیک معرفی ممکن است نوع یا نوشته روی رله متفاوتی را نشان دهد؛ ظرفیت قابل استناد این محصول همان مقدار 7A در 220V AC اعلام‌شده در صفحه فروش است.

• آیا این برد پس از خرید آماده کنترل با موبایل است؟
  خیر. برد به برنامه کاربردی نهایی مجهز نیست و باید کد یا Firmware متناسب با روش کنترل موردنظر روی ESP8266 بارگذاری شود.
• آیا برای پروگرام‌کردن به مبدل USB به سریال جداگانه نیاز است؟
  طبق اطلاعات محصول، رابط Micro USB برای پروگرام و تبادل داده روی برد تعبیه شده است؛ بنابراین معمولاً پروگرامر جداگانه نیاز نیست.
• آیا می‌توان هر چهار رله را جداگانه کنترل کرد؟
  بله. هر رله به یک خروجی مجزا متصل است و نحوه کنترل آن‌ها در برنامه تعیین می‌شود.
• آیا این برد به اینترنت نیاز دارد؟
  برای کنترل در شبکه محلی الزاماً نیازی به اینترنت نیست. دسترسی خارج از شبکه به معماری نرم‌افزار، تنظیمات مودم، سرور یا سرویس انتخاب‌شده بستگی دارد.
• چه منبع تغذیه‌ای برای برد مناسب است؟
  یک آداپتور تثبیت‌شده 12V DC با جریان حداقل 1A و پلاریته سازگار با جک ورودی توصیه می‌شود.
• آیا امکان اتصال سنسور به برد وجود دارد؟
  بله. پایه‌های ESP-07 روی برد خارج شده‌اند؛ اما باید پایه‌های درگیر با رله‌ها، وضعیت بوت و سازگاری سطح منطقی 3.3V بررسی شود.
• آیا می‌توان وسایل 220V را با این برد کنترل کرد؟
  رله‌ها برای کنترل بارهای سازگار در نظر گرفته شده‌اند و ظرفیت اعلام‌شده محصول 7A در 220V AC است. نوع بار و جریان لحظه راه‌اندازی باید محاسبه شود و سیم‌کشی برق شهر توسط فرد متخصص انجام گیرد.
• آیا ESP-07 از WiFi دو بانده پشتیبانی می‌کند؟
  خیر. خانواده ESP8266 برای شبکه WiFi باند 2.4GHz و استانداردهای IEEE 802.11 b/g/n طراحی شده است.

 امکانات برد توسعه:

لازم به ذکر است این برد توسعه دارای برنامه نبوده و می توانید با کلیک بر روی متن برنامه های نمونه را دانلود و نصب کنید.
