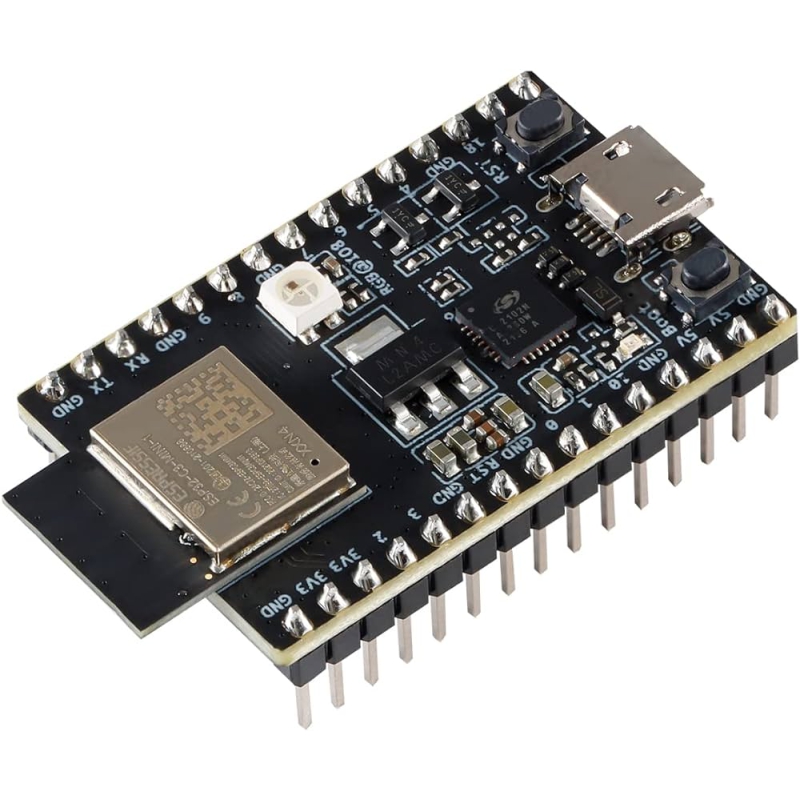

برد توسعه ESP32-C3 Mini دارای Wifi و بلوتوث با تراشه CP2102

برد ESP32-C3 Mini یک برد توسعه اقتصادی و کاربردی بر پایه تراشه ESP32-C3 محصول شرکت Espressif است. این برد با بهره‌گیری از مبدل CP2102 امکان اتصال آسان به کامپیوتر از طریق پورت USB را فراهم می‌کند و قابلیت پروگرام مستقیم دارد. ESP32-C3 دارای پردازنده ۳۲ بیتی تک‌هسته‌ای RISC-V با پشتیبانی از دستورات فشرده‌شده (Compressed Instructions) و سرعت کلاک تا ۱۶۰ مگاهرتز است. این برد از بلوتوث نسخه ۵ و وای‌فای ۲.۴ گیگاهرتز پشتیبانی می‌کند و به لطف طراحی مینیمال و پایدار، گزینه‌ای عالی برای پروژه‌های IoT، شبکه‌های کم‌مصرف و کاربردهای بی‌سیم می‌باشد. روی برد، کلیدهای ریست و بوت برای ورود به حالت پروگرام تعبیه شده‌اند. تغذیه برد از طریق پورت USB، پین ۵ ولت یا ۳.۳ ولت امکان‌پذیر است.

مشخصات فنی

تراشه اصلی: ESP32-C3 با هسته RISC-V، تک‌هسته‌ای، ۱۶۰ مگاهرتز
حافظه فلش: ۴ مگابایت
ولتاژ کاری: ۵ ولت (تأمین از USB یا پین‌ هدر)
ولتاژ منطقی: ۳.۳ ولت
مبدل USB به سریال: CP2102
ارتباط بی‌سیم: Wi-Fi (IEEE 802.11 b/g/n)، بلوتوث ۵ (BLE)
دمای کاری: ۲۰- تا ۸۵+ درجه سانتی‌گراد
ابعاد برد: ۴۵ × ۲۵ میلی‌متر
دکمه‌ها: دکمه EN (ریست)، دکمه BOOT
انواع تغذیه:
۱. از طریق پورت USB
۲. از طریق پین‌ PP5V یا پین ۳.۳ ولت و GND

کاربردها

پروژه‌های اینترنت اشیا (IoT) با اتصال بی‌سیم
 سیستم‌های خانه هوشمند و کنترل بی‌سیم
 توسعه و آزمایش برنامه‌های بلوتوث و وای‌فای با ESP32
 استفاده در کاربردهای قابل‌حمل با مصرف انرژی پایین

Description

It is a ESP32-C3 Development Board WIFI USB Programmable MCU Controller System Board.

Feature

1>.Three power supply modes
2>.A lot of resources
3>.Can achieve a variety of functions

Parameter

1>.Model: ESP32-C3
2>.Work voltage: 5V
3>.Work temprature：-20~85℃
4>.Work huimidity: 5%~99%
5>.Size: 45*25mm

Pin Definition

Left pin
1>.GND:Ground
2>.3V3:3.3V power supply
3>.3V3:3.3V power supply
4>.I02:GPI02,ADC1_CH2,FSPIQ
5>.I03:GPI03,ADC1_CH3
6>.GND:Ground
7>.EN:High level:chip enable;Low level:the chip is off;Be careful not to let CHIP_EN pin floating
8>.GND:Ground
9>.I00:GPI00,ADC1_CH0,XTAL_32K_P
10>.I01:GPI01,ADC1_CH1,XTAL_32K_N
11>.I010:GPI010,FSPICSO
12>.GND:Ground
13>.PP5V:5V power supply
14>.PP5V:5V power supply
15>.GND:Ground

Right pin
16>.GND:Ground
17>.TX:GPI021,U0TXD
18>.RX:GPI020,U0RXD
19>.GND:Ground
20>.I09:GPI09,BOOT
21>.I08:GPI08
22>.GND:Ground
23>.I07:GPIO7 FSPID,MTDO
24>.I06:GPI06,FSPICLK,MTCK
25>.I05:GPI05 ADC2_CH0,FSPIWP MTDI
26>.I04:GPI04 ADC1_CH4,FAPIHD,MTMS
27>.GND:Ground
28>.I018:GPI018,USB_DN
29>.I019:GPI019,USB_DP
30>.GND:Ground

Key Description

1>.EN:Lexin module enable pin,when the key is pressed, the module is in reset state;
2>.ESP-BOOT:BOOT pin of music box module.Press the key to enter the download mode manually.

Power options

1>.USB port power supply (default);
2>.5V and G(GND) pin header power supply;
3>.3V3 and G(GND) pin header power supply.
