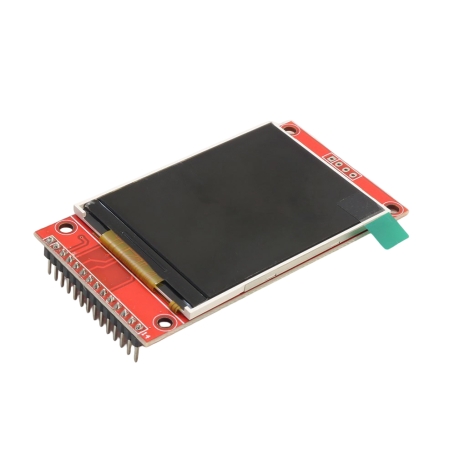

ماژول نمایشگر "LCD 2.4 درایور ILI9341 ارتباط SPI

این ماژول یک نمایشگر TFT رنگی 2.4 اینچ با رزولوشن 240×320 پیکسل است که از کنترلر گرافیکی ILI9341 برای راه‌اندازی بهره می‌برد. رابط ارتباطی آن به‌صورت SPI چهار سیمه (MOSI, MISO, SCK, CS) طراحی شده که امکان اتصال آسان به انواع میکروکنترلرها مانند Arduino، STM32 و ESP32 را فراهم می‌کند. این برد علاوه‌بر نمایشگر، دارای اسلات کارت microSD برای ذخیره‌سازی اطلاعات و تصاویر، و همچنین صفحه لمسی مقاومتی (touch panel) است که قابلیت تعامل کاربر با سیستم را فراهم می‌کند. چیپ کنترل تاچ به‌صورت جداگانه در برد نصب شده و از طریق پین‌های مخصوص (مانند T_IRQ، T_CS و ...) کنترل می‌شود. همچنین وجود پین LED برای کنترل نور پس‌زمینه و پین RESET برای راه‌اندازی مجدد ماژول، از جمله مزایای طراحی آن به‌شمار می‌رود. این ماژول به‌دلیل ابعاد کوچک، مصرف کم و انعطاف در کاربرد، انتخابی ایده‌آل برای پروژه‌های تعبیه‌شده و رابط کاربری گرافیکی ساده است.

مشخصات

• اندازه نمایشگر: 2.4 اینچ
• نوع نمایشگر: TFT LCD
• درایور گرافیکی: ILI9341
• رزولوشن: 320×240 پیکسل
• رابط ارتباطی: SPI چهار سیمه
• پشتیبانی از کارت حافظه: microSD با رابط SPI مجزا
• رابط لمسی: مقاومتی (Touch Panel 4-wire)
• ولتاژ تغذیه: 5V (با مبدل داخلی به 3.3V)
• ولتاژ منطقی سیگنال‌ها: 3.3V
• ابعاد فیزیکی برد: حدود 70 × 45 میلی‌متر
• دمای کاری: 20- تا 60+ درجه سانتی‌گراد
• پین‌های اصلی: VCC, GND, CS, RESET, DC, SDI(MOSI), SCK, LED, SDO(MISO), T_CLK, T_CS, T_DIN, T_DO, T_IRQ

کاربردهای رایج

این ماژول نمایشگر به‌دلیل اندازه مناسب، وضوح تصویر قابل‌قبول، قابلیت لمس و امکان خواندن/نوشتن روی کارت حافظه، به‌عنوان یک رابط کاربری قدرتمند در پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. در سیستم‌های امبدد، ابزارهای آزمایشگاهی قابل حمل، کنترلرهای صنعتی کوچک، سیستم‌های مانیتورینگ و محصولات DIY به‌ویژه مبتنی بر Arduino و ESP32 کاربرد گسترده‌ای دارد.

• نمایش رابط گرافیکی در پروژه‌های میکروکنترلری
• پیاده‌سازی HMI در پروژه‌های صنعتی ساده
• سیستم‌های کنترل دما، رطوبت یا ولتاژ با رابط تصویری
• سیستم‌های دیتالاگر با نمایشگر و کارت SD
• پنل‌های کنترلی DIY برای پرینتر سه‌بعدی یا CNC
• آموزش مفاهیم گرافیک در الکترونیک کاربردی
• رابط گرافیکی برای پروژه‌های ESP32 یا STM32
• پروژه‌های اینترنت اشیا با نمایشگر لمسی
• نمایش لحظه‌ای سیگنال‌ها یا نمودارهای ساده
• نمایش آیکون و تصویر در ابزارهای همراه کوچک

Introduction

2.4-inch color screen, support 65K color display, display rich colors
320X240 resolution
Using the SPI serial bus, it only takes a few IOs to illuminate the display
Easy to expand the experiment with SD card slot
Provide a rich sample program
Military-grade process standards, long-term stable work
Provide underlying driver technical support

Specification

Display Colo: RGB 65K color
Screen Size: 2.4(inch)
Type: TFT
Driver IC: ILI9341
Resolution: 320*240 (Pixel)
Module Interface: 4-wire SPI interface
Active Area (AA area): 36.72x48.96(mm)
Module PCB Size: 77.18x42.72(mm)
Operating Temperature: -20℃~60℃
Storage Temperature: -30℃~70℃
VCC power voltage: 3.3V~5V
Logic IO port voltage: 3.3V(TTL)
Power Consumption: TBD
Rough Weight(Package containing): No touch: 26(g)
