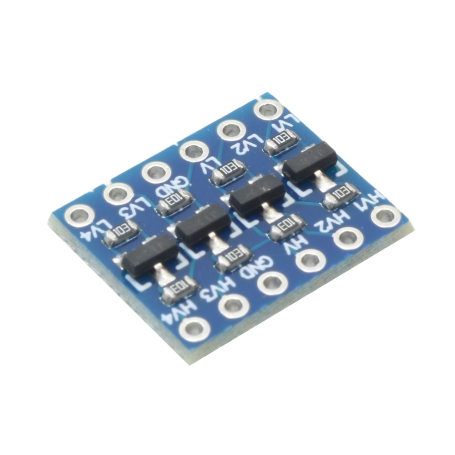

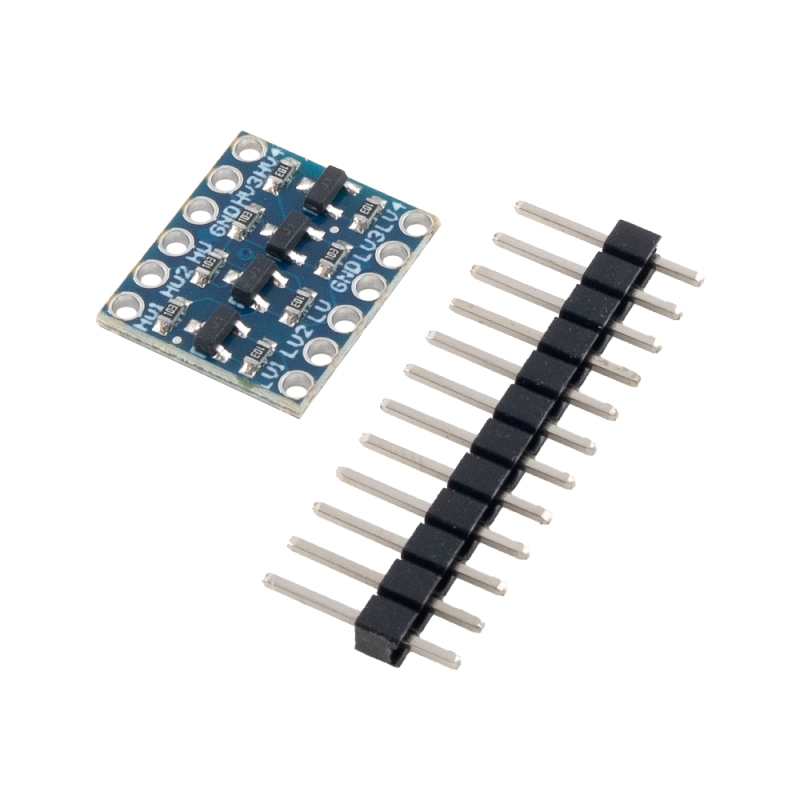

این ماژول ابزاری کاربردی برای تبدیل سطوح ولتاژ منطقی بین دستگاهها یا اجزای الکترونیکی با ولتاژهای مختلف است. این مبدل میتواند سیگنالها را بین ولتاژهای بالا (3.3V تا 5V) و ولتاژهای پایین (1.8V تا 3.3V) به صورت دوطرفه منتقل کند. با استفاده از MOSFETهای BSS138، تبدیل ولتاژها به صورت ایمن و موثر انجام میشود، که این ماژول را برای ارتباط بین میکروکنترلرها، سنسورها، نمایشگرها و دیگر دستگاهها با ولتاژهای متفاوت، ایدهآل میکند.
مشخصات فنی
نوع: ماژول مبدل سطح منطقی
تعداد کانالها: 4 کانال دوطرفه
چیپ اصلی: BSS138 (MOSFET)
سازگاری ولتاژ:
طرف ولتاژ بالا (HV): 3.3V تا 5V
طرف ولتاژ پایین (LV): 1.8V تا 3.3V
محدوده سطح منطقی: 2.8V ~ 6V
جریان خروجی اوج: 1.2 آمپر
تعداد پینها: 12 پین
جهت تبدیل: دوطرفه (LV به HV و HV به LV)
ابعاد: 12.7mm × 15.2mm × 2.5mm
ویژگیها
اتصال ایمن: این ماژول اختلاف ولتاژ بین اجزا را برطرف کرده و از آسیب به دستگاههای حساس جلوگیری میکند.
سازگاری بالا: مناسب برای کاربردهایی که نیاز به ارتباط میان دستگاههایی با ولتاژهای متفاوت دارند، مانند سنسورها و نمایشگرها.
کاربرد دوطرفه: امکان انتقال سیگنال در هر دو جهت (از HV به LV و برعکس).
نکات کاربردی
هنگام اتصال، مطمئن شوید که طرف ولتاژ بالا (HV) و طرف ولتاژ پایین (LV) را به درستی شناسایی کرده و اجزا را بهطور صحیح متصل کنید.
به دیتاشیت یا دستورالعملهای سازنده برای تنظیم دقیق ولتاژ و اتصال مراجعه کنید.
هشدار
از اتصال اشتباه ولتاژها خودداری کنید، زیرا ممکن است باعث آسیب به ماژول یا دستگاههای متصل شود.
پیش از اعمال برق، اتصالات را با دقت بررسی کنید.
این ماژول با اندازه کوچک و عملکرد قابل اعتماد، یک گزینه عالی برای پروژههای الکترونیکی با ولتاژهای مختلط است.
-
امیر صادقی | 8ماه قبل سلام ایا میتونم 3.3 ولت رو به 4.2 تبدیل کنم و برعکس؟برای ارتباط sim800l و esp32 میخوام
-
ادمین | 8ماه قبل سلام قابل استفاده خواهد بود .
-
-
محمد طاها صفاییان | 8ماه قبل سلام، آیا پایه LV حتما به یک منبع جدای ٣.٣ باید وصل باشه یا اینکه میشه به عنوان خروجی ٣.٣ ولت ازش استفاده کرد
-
ادمین | 8ماه قبل سلام می توانید برای یادگیری بیشتر از این ویدیو استفاده نمایید
-
-
محمدتقی مظاهری | حدود 1 سال قبل سلام کی موجود میشه؟
-
بخش فروش ( پاسخ به : محمدتقی مظاهری ) | حدود 1 سال قبل سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1402/10/12 مجددا تامین موجودی گردید.
-
-
Mahdi hemmatzade | حدود 1 سال قبل سلام چه ترانزیستوری استفاده شده در مدار ؟ شماتیک یا دیتاشیت نداره؟-
ادمین | حدود 1 سال قبل سلام ، فپقطعه مخدوش است امکان خواندن ندارد / خیر شماتیک ندارد -
امیر رزاقی | حدود 1 سال قبل معمولا ماسفت bss138 یا مشابه آن استفاده میشه
-
-
مهدي شهسواري | بیش از 2 سال قبل سلام ، از این ماژول میشه برای تبدیل خروجی tx میکروکنترلر به rx ماژول های بلوتوث hc05 که باید 3.3 ولت باشه استفاده کرد ؟-
ادمین | بیش از 2 سال قبل سلام، برای کاربرد مورد نظرتان تست نشده است .
-
